MegaSat HD 7 Combo V2 satelitska antena

Profesionalni kombinirani mjerni uređaj za maksimalnu fleksibilnost

HD 7 Combo V2 je snažan univerzalni mjerni uređaj za satelitske, kabelske, zemaljske, IPTV i optičke signale. Dizajniran za profesionalne korisnike, kombinira preciznu tehnologiju mjerenja, briljantan zaslon i svestrane mogućnosti primjene u kompaktnom aluminijskom kućištu.

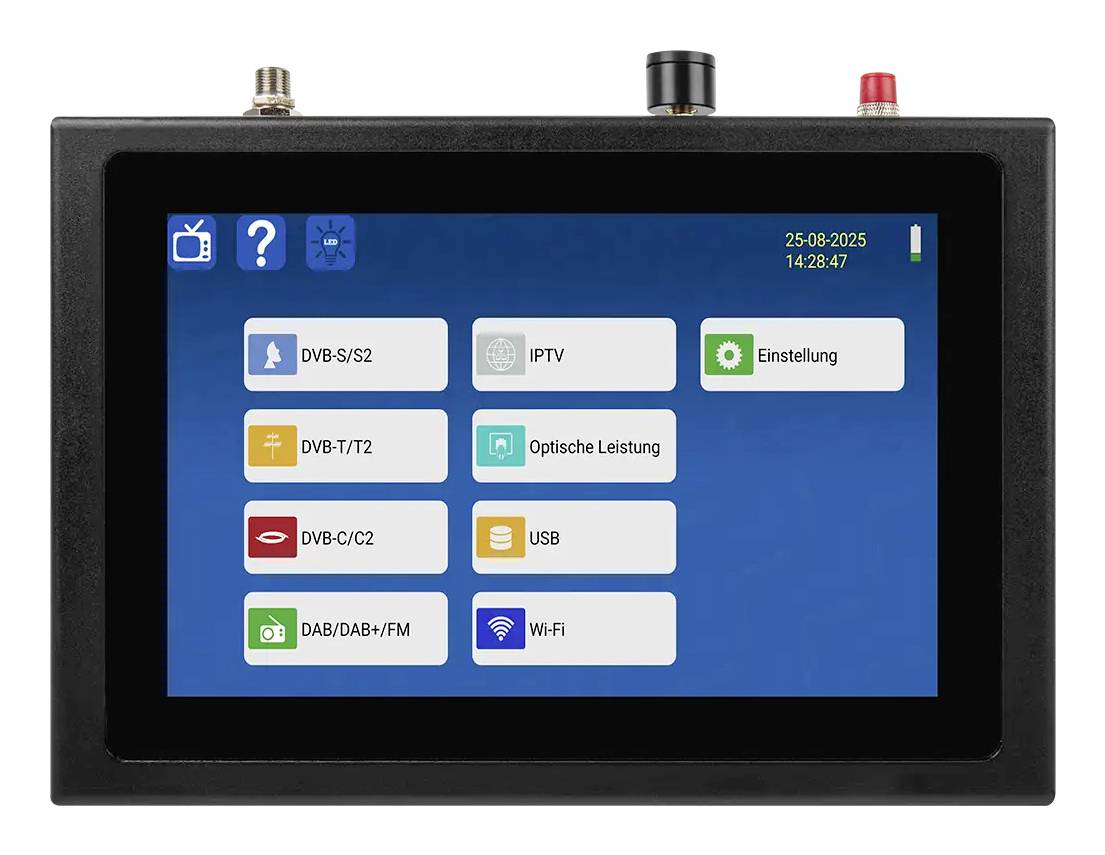

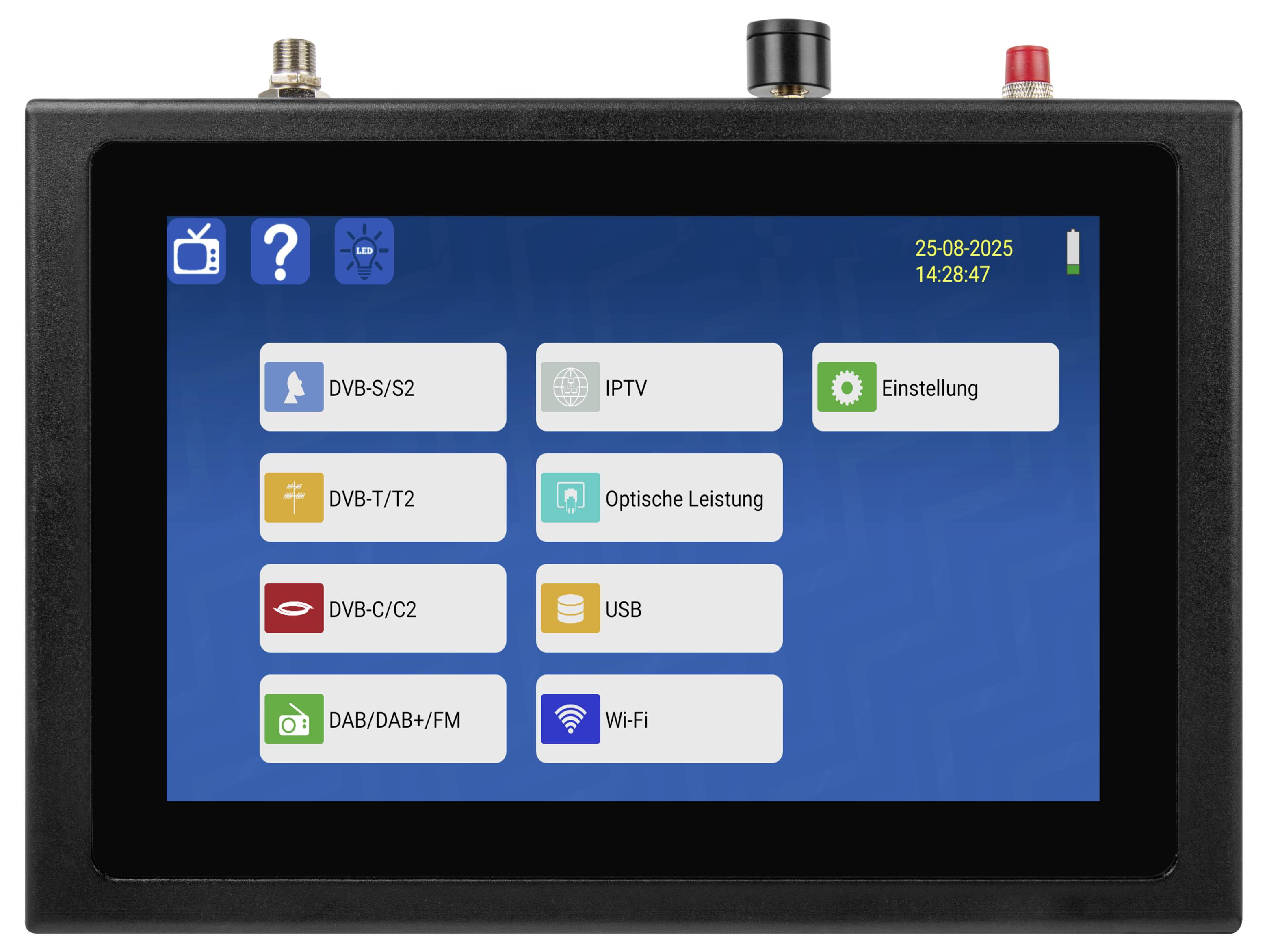

Briljantni 8,9-inčni zaslon osjetljiv na dodir i 4K video izlaz
Visokorezolucijski 8,9-inčni WQXGA zaslon osjetljiv na dodir (2560 × 1600 piksela) osigurava kristalno jasan prikaz svih izmjerenih vrijednosti i izbornika. Osim toga, 4K video izlaz do 60 fps omogućuje realistično testiranje sadržaja visoke rezolucije.

Svi standardi prijenosa u jednom uređaju
Bilo da se radi o DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN ili optičkim signalima – HD 7 Combo V2 pokriva sve uobičajene vrste prijema i idealan je za instalaciju, održavanje i rješavanje problema.

Precizna analiza u stvarnom vremenu za savršeno poravnanje
Integrirana analiza spektra u stvarnom vremenu do 10 fps pruža točne rezultate mjerenja kao što su MER, dBµV, VBER, CBER ili LBER. Značajke poput konstelacijskog dijagrama, upravljanja transponderima, NIT analize te izračuna azimuta i elevacije omogućuju brzo i pouzdano poravnanje signala.

IPTV, WiFi analitika i TV uživo
Uz tradicionalne metode prijema, IPTV streamovi se mogu testirati i reproducirati izravno. To je nadopunjeno sveobuhvatnom WiFi analizom i reprodukcijom TV programa uživo za maksimalnu fleksibilnost u modernim instalacijama.

Robustan, mobilan i izdržljiv
Čvrsto aluminijsko kućište štiti tehnologiju tijekom svakodnevne upotrebe. Snažna litij-ionska baterija od 7,4 V / 5000 mAh s funkcijom brzog punjenja osigurava dugo vrijeme rada. Praktični dodaci poput integrirane LED svjetiljke, zvučnika, USB sučelja za ažuriranja i izvoz podataka te višejezičnog OSD-a upotpunjuju cjelokupni paket.

Opći podaci
8,9″ (22,6 cm) WQXGA zaslon u boji osjetljiv na dodir (2560 × 1600)
Video izlaz do 4K@60 fps (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
Prijem i mjerenje: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN i optički
Reprodukcija TV programa uživo
Analiza spektra u stvarnom vremenu (10 fps) (prikaz MER, dBµV, VBER, CBER, LBER)
Ugrađena džepna LED svjetiljka
USB priključak za ažuriranja firmvera i izvoz podataka
Integriran zvučnik
Podaci i popisi kanala mogu se spremiti.
Višejezični OSD (≥ 12 jezika)
Aluminijsko kućište, kompaktan dizajn
Baterija: Li-Ion 7,4 V / 5000 mAh (brzo punjenje)
Napajanje: AC 100 – 240 V, DC 12 V / 2 A

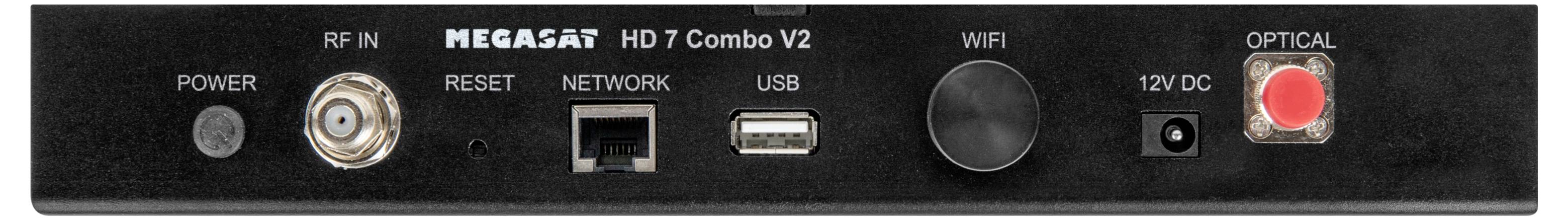

Priključci:
1 USB priključak
1 × Optički priključak
1 × RF/F konektor
1 × 12 V DC ulaz
1 × RJ45 (LAN)
1 × WLAN (integrirani)

DVB-S / -S2
Frekvencijsko područje 950 – 2150 MHz
Ulazna razina: 35 – 120 dBµV
Brzina simbola: 1 – 45 Msym/s
Konfiguracija: QPSK, 8PSK
FEC: 1/2 do 9/10
MER: 0 – 20 dB
DiSEqC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
Unicable I & II (EN50494 / EN50607)
Spektar i konstelacija
NIT analiza, upravljanje transponderima
Indikator i zaštita kratkog spoja LNB-a
Napon napajanja LNB-a: 13/18 V, maks. 300 – 400 mA
Izračun kompasa / azimuta i elevacije

DVB-T / -T2 / -C / -C2
Frekvencijski raspon: 42 – 1005 MHz
Ulazna razina: 30 – 120 dBµV
Propusne širine: 1,7 / 5 / 6 / 7 / 8 MHz
Konfiguracija: QPSK, 16QAM, 64QAM, 256QAM, do 4096QAM (C2)
FEC: 1/2 do 9/10
MER: 5 – 40 dB
Spektarski i nagibni prikaz
Automatsko i ručno pretraživanje
Monitor odjeka (DVB-T/-T2)
Funkcija mjerenja istosmjerne/izmjenične struje (DVB-C)

DAB / DAB+
Mjerenje signala i prikaz spektra
Reprodukcija DAB/DAB+ programa
Mjerne vrijednosti: dBµV, SNR, CNR, ACQ, EID

FM
Ispitivanje FM signala (uključujući referentne vrijednosti za analogne signale)
Reprodukcija FM programa
Pokazatelj razine u %
Optički ulaz
Raspon valnih duljina: 860 – 1610 nm
Ulazni raspon: -50 dBm do +20 dBm
Digitalni i optički prikaz snage

Logistički podaci
Dimenzije: 255 × 175 × 36 mm (bez konektora) (Š/V/D)
Težina: 1184 g
