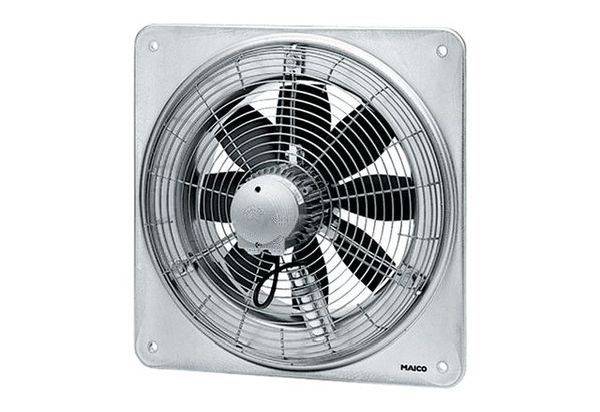

Maico Ventilatoren Maico zidni ventilator 8700 m³/h 500 mm

Zaštitna rešetka na usisnoj strani, žuto kromirana, zaštita od kontakta prema DIN EN ISO 13857. Impeleri s 8 lopatica od poliamida ojačanog staklenim vlaknima. Dinamički uravnotežen u 2 razine, prema razini kvalitete 6.3, DIN ISO 1940, dio 1. Moguća montaža u bilo kojem položaju. Smjer transporta: Sljedeća slika prikazuje smjer transporta: Smjer transporta A: Usis preko motora, standardno. Smjer transporta B: Puhanje preko motora, na zahtjev. Smjer rotacije, reverzni rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Motor: asinkroni motor. Mogućnost kontrole brzine. Iznimka: tip EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B i DZS 40/2 B. Reverzibilan. Iznimka: Ventilatori s motorima sa zasjenjenim polovima (...-E). Nije prikladno za pumpanje zraka zasićenog vodenom parom. Trofazni motor: serije DZQ i DZS. Nazivni napon 400 V, 50 Hz. Vrsta zaštite: IP 55 Iznimka DZQ/DZS... D IP 54. Zaštita od toplinskog preopterećenja kao standard. Iznimka: Dostupno na zahtjev za DZQ/DZS 25/4 D i aksijalne zidne ventilatore s promjenom polova. Priključci su beznaponski na stezaljkama i moraju se spojiti na potpunu zaštitnu sklopku motora, npr. MV 25, ili na upravljački krug kontaktora. Ventilatori s promjenom polova: Osigurajte zaštitu od preopterećenja s potpunom zaštitnom sklopkom motora koju treba osigurati na licu mjesta. Motori s promjenom polova s omjerima brzine 8/4 ili 4/2 spojeni su na Dahlanderov princip. Električni priključak: Na terminalnu letvu u završnom poklopcu motora. Sigurnosne upute: Ventilator se smije pustiti u pogon samo ako je zajamčena zaštita od kontakta s impelerom prema DIN EN ISO 13857. Artikal: DZQ 50/4 B, izvedba: četvrtasta zidna ploča, obujam isporuke: 8700 m3/h, nominalni volumen isporuke: 6310 m3/h / u opt. Učinkovitost, tlak pfs, nominalno: 135 Pa - u opt. Učinkovitost, nazivni broj okretaja: 1410 1/min - u opt. Učinkovitost, broj okretaja: 1438 1/min, tip impelera: aksijalni, mogućnost kontrole brzine: da, reverzibilnost: da, vrsta napona: trofazna struja, nazivni napon: 400 V, mrežna frekvencija: 50 Hz, nazivna snaga: 615 W / in opt. Učinkovitost, nazivna: 1,1 A / u opt. Učinkovitost, IMax: 1,6 A, klasa zaštite: IP 55, toplinska klasa: F, kabel za napajanje: 7 / 1,5 mm2, mjesto ugradnje: zid / strop, način ugradnje: nadgradna, položaj ugradnje: vodoravno / okomito, materijal: čelični lim, pocinčani, težina: 18,6 kg, nazivna širina: 500 mm, širina: 700 mm, visina: 700 mm, dubina: 339 mm, temperatura transportera pri nazivnoj struji: 60 °C, temperatura transportera pri IMax: -20 °C do 60 °C, ukupna učinkovitost e: 38,5%, mjerna kategorija: A, kategorija učinkovitosti: statična, razina učinkovitosti N: 46,1, potreban VSD: ne, godina proizvodnje: vidi natpisnu pločicu, naziv proizvođača / službeni registracijski broj / mjesto osnivanja proizvođača: Maico Elektroapparate-Fabrik GmbH / registarski sud u Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / obujam isporukeBEP / Pfs, BEP: 0,615 kW / 6310 m3/h / 135 Pa, nBEP: 1410 1/min, specifični omjer : približno 1, informacije o rastavljanju i odlaganju: pogledajte upute za montažu, informacije o montaži, rad i održavanje: pogledajte upute za montažu, Stavke korištene u mjerenju učinkovitosti koje nisu opisane mjernom kategorijom: -, razina zvučne snage LWA7: 82 dB(A), Poklopac za zatvaranje: bez

Ovaj tekst je strojno preveden.
