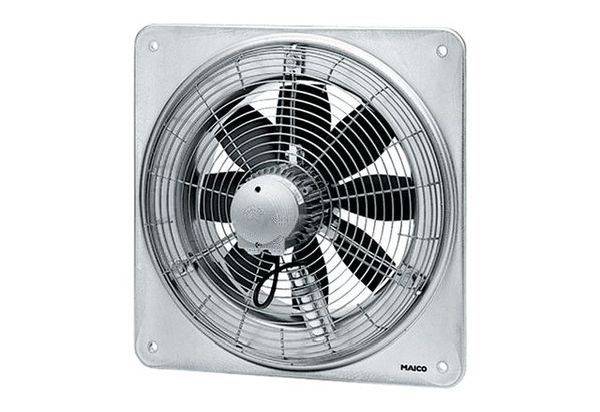

Maico Ventilatoren Maico zidni ventilator 6700 m³/h 400 mm

Zaštitna rešetka na usisnoj strani, žuto kromirana, zaštita od kontakta prema DIN EN ISO 13857. Impeleri s 8 lopatica od poliamida ojačanog staklenim vlaknima. Dinamički uravnotežen u 2 razine, prema razini kvalitete 6.3, DIN ISO 1940, dio 1. Moguća montaža u bilo kojem položaju. Smjer transporta: Sljedeća slika prikazuje smjer transporta: Smjer transporta A: Usis preko motora, standardno. Smjer transporta B: Puhanje preko motora, na zahtjev. Smjer rotacije, reverzni rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Motor: asinkroni motor. Mogućnost kontrole brzine. Iznimka: tip EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B i DZS 40/2 B. Reverzibilan. Iznimka: Ventilatori s motorima sa zasjenjenim polovima (...-E). Nije prikladno za pumpanje zraka zasićenog vodenom parom. Trofazni motor: serije DZQ i DZS. Nazivni napon 400 V, 50 Hz. Vrsta zaštite: IP 55 Iznimka DZQ/DZS... D IP 54. Zaštita od toplinskog preopterećenja kao standard. Iznimka: Dostupno na zahtjev za DZQ/DZS 25/4 D i aksijalne zidne ventilatore s promjenom polova. Priključci su beznaponski na stezaljkama i moraju se spojiti na potpunu zaštitnu sklopku motora, npr. MV 25, ili na upravljački krug kontaktora. Ventilatori s promjenom polova: Osigurajte zaštitu od preopterećenja s potpunom zaštitnom sklopkom motora koju treba osigurati na licu mjesta. Motori s promjenom polova s omjerima brzine 8/4 ili 4/2 spojeni su na Dahlanderov princip. Električni priključak: Na terminalnu letvu u završnom poklopcu motora. Sigurnosne upute: Ventilator se smije pustiti u rad samo ako je zajamčena zaštita rotora od kontakta prema DIN EN ISO 13857. Artikl: DZQ 40/42 B, izvedba: četvrtasta zidna ploča, obujam isporuke: 4490 m3/h / 8960 m3/h, volumen isporuke nominalno: 3270 m3/h / 6700 m3/h / u opt. Učinkovitost, tlak pfs, nazivni: 95 Pa - 350 Pa - u opt. Učinkovitost, brzina nnominalna: 1480 1/min - 2920 1/min - u opt. Učinkovitost, broj okretaja: 1518 1/min / 2944 1/min, vrsta impelera: aksijalni, mogućnost kontrole brzine: da, reverzibilnost: da, vrsta napona: trofazna struja, nazivni napon: 400 V, mrežna frekvencija: 50 Hz, nazivna snaga : 245 W / 1585 W / in opt. Učinkovitost, nazivna: 0,75 A / 2,6 A / opt. Učinkovitost, IMax: 4,3 A, klasa zaštite: IP 55, toplinska klasa: F, preklapanje polova: da, broj polova pri velikoj brzini: 2, broj polova pri maloj brzini: 4, kabel za napajanje: 5 / 1,5 mm2, mjesto ugradnje: zid / strop, vrsta ugradnje: nadžbukna, položaj ugradnje: horizontalno / okomito, materijal: čelični lim, pocinčani, težina: 22,4 kg, nazivna širina: 400 mm, širina: 580 mm, visina: 580 mm, dub. : 336 mm, temperatura transportera pri nominalnoj struji: 60 ° C, temperatura transportera pri IMax: -20 °C do 60 °C, ukupna učinkovitost e: 41,1%, kategorija mjerenja: A, kategorija učinkovitosti: statički, razina učinkovitosti N: 46,2 , potreban VSD: ne, godina proizvodnje: vidi natpisnu pločicu, naziv proizvođača / službeni registarski broj / mjesto osnivanja proizvođača: Maico Elektroapparate-Fabrik GmbH / registarski sud u Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / količina isporuke BEP / Pfs , BEP: 1,585 kW / 6700 m3/h / 350 Pa, nBEP: 2920 1/min, specifični omjer: približno 1, Informacije o rastavljanju i odlaganju: pogledajte upute za montažu, Informacije o montaži, radu i održavanju: pogledajte upute za montažu, Stavke korištene u mjerenju učinkovitosti koje nisu opisane kategorijom mjerenja: -, razina zvučne snage LWA7: 78 dB(A ) / 94 dB(A), zatvarač: bez

Ovaj tekst je strojno preveden.
