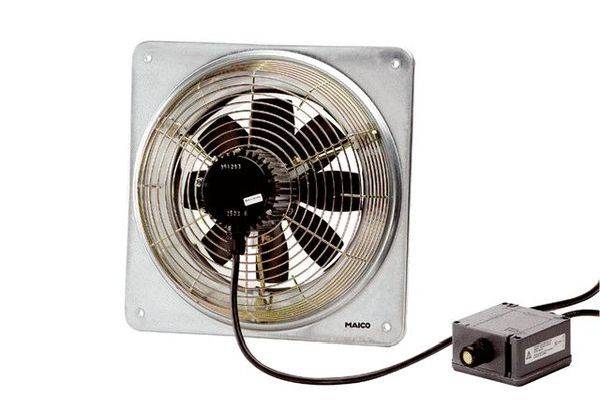

Maico Ventilatoren Maico zidni ventilator 350 mm

Izvedba proizvoda: Trofazni motor, Ex II 2D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIB T135°C/T200°C Db X. Za radne temperature od -20 °C< = Ta< = +40 °C. Preklopni za ventilaciju ili ventilaciju. Posebne karakteristike: Aksijalni zidni ventilator, otporan na eksploziju, srednje prašine. Zaštita od eksplozije i odobrenja prema ATEX i IECEx. Kvalificiran za sve prašine Ex grupe IIIA i IIIB. Ventilatori MAICO Ex ispunjavaju sigurnosne zahtjeve Europske direktive RL 2014/34/EU za uređaje i zaštitne sustave u potencijalno eksplozivnim područjima. Za zone 21 i 22. Vrste zaštite: t - zaštita kroz kućište i c - konstruktivna sigurnost. Klasa zaštite IP 64. Zaštitna rešetka na usisnoj strani, zaštita od kontakta prema DIN EN ISO 13857. Moguća montaža u bilo kojem položaju. Tip serije: EZQ / DZQ .. Ex t s četvrtastom zidnom pločom. EZS / DZS .. Ex t s čeličnim zidnim prstenom. Impeler: Aksijalni rotor izrađen od vodljive plastike. Kvaliteta balansiranja kombinacije motora i impelera G 6.3 prema kategoriji BV-3 prema ISO 14694. Smjer transporta: Smjer transporta je označen. Standardni rad ispušnog zraka, smjer prijenosa preko usisnog motora. Trofazni motor: Robusni trofazni motor s kugličnim ležajevima, ne zahtijeva održavanje. Reverzibilan. Obrnuti rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Način rada S1 (kontinuirani rad). Regulacija brzine s transformatorom TR... moguća. Iznimka: dvokrevetna soba... 35/2 B Ex... Temperatura u motoru ventilatora nadzire se PTC termistorima. PTC vodiči moraju biti spojeni na sustav okidača (sigurnosni uređaj u skladu s Direktivom RL 2014/34/EU) koji trajno isključuje ventilator iz mreže ako su temperature previsoke. MAICO termistorski okidački sustav MVS 6 ili TMS preporučuje se kao okidački sustav. Električni priključak: EZ .. Primjer: priključni kabel duljine cca 0,5 m. Dvokrevetna soba... Primjer: Priključni kabel duljine cca 1,7 m. Odvojena priključna kutija, protueksplozijska, s kabelskom uvodnicom Artikal: DZQ 35/6 B Ex t, izvedba: četvrtasta zidna ploča, obujam isporuke: 1750 m3/h, brzina: 970 1/min, mogućnost upravljanja brzinom: da, reverzibilnost: da, vrsta napona: trofazna struja, nazivni napon: 400 V, mrežna frekvencija: 50 Hz, nazivna snaga: 35 W, cosphi: 0,38, Inom: 0,13 A, Imax pri Unom: 0,15 A, klasa zaštite: IP 64, toplinska klasa: F, vrsta ugradnje: nadgradna, materijal: čelični lim, pocinčani, boja: pocinčani, težina: 13,3 kg, težina s pakiranjem: 15,28 kg, nazivna širina: 350 mm, širina: 525 mm, visina: 525 mm , dubina: 273,5 mm, širina s pakiranjem: 540 mm, visina s pakiranjem: 540 mm, dubina s pakiranjem: 335 mm, EX oznaka prema ATEX direktivi: Ex II 2 D, EX oznaka prema standardu: Ex tb IIIB T135° C Db IP64 X / Ex h IIIB T135°C Db X, Ta temperatura okoline: -20°C< = Ta< = +40 °C, IA/IN: 3.2, vrijeme tA: 1390 sec, način rada: S1, PTC DIN 44082: M 80, EC certifikat tipa: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X, temperaturna klasa: T135 °C, toplinska klasa izolacijskih materijala Th.Cl.: 155 (F)

Ovaj tekst je strojno preveden.
