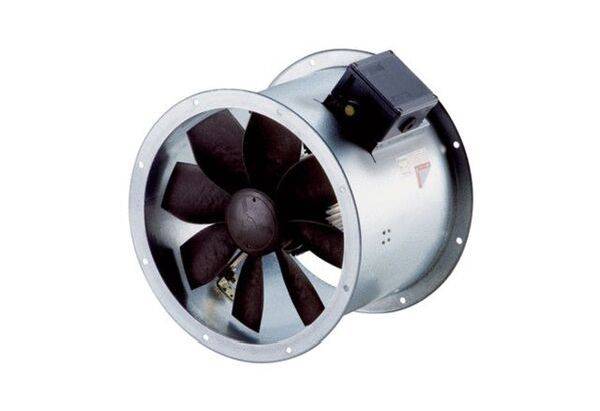

Maico Ventilatoren 0086.0700 cijevni ventilator 1050 m³/h 200 mm

Izvedba proizvoda: Za radne temperature od -20 °C< = Ta< = +40 °C. Posebne značajke: aksijalni cijevni ventilator, protueksplozioni, srednji plin. Zaštita od eksplozije i odobrenja prema ATEX i IECEx. Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb Ventilatori MAICO Ex ispunjavaju sigurnosne zahtjeve Europske direktive RL 2014/34/EU za uređaje i zaštitne sustave u potencijalno eksplozivnim područjima. Za zone 1 i 2. Vrste zaštite: e - povećana sigurnost i c - konstruktivna sigurnost. Klasa zaštite IP 64. Preklopni za ventilaciju ili ventilaciju. Cijevni omotač od pocinčanog čeličnog lima, s prirubnicom s obje strane - uzorak rupa prema DIN 24155. Za jednostavnu i izravnu ugradnju u sustav cijevi. Moguća montaža u bilo kojem položaju. Impeler: Aksijalni rotor izrađen od vodljive plastike. Kvaliteta balansiranja kombinacije motora i impelera G 6.3 prema kategoriji BV-3 prema ISO 14694. Smjer transporta: Smjer transporta je označen. Standardni rad ispušnog zraka, smjer prijenosa preko usisnog motora. Motor: Robusni trofazni motor s kugličnim ležajevima, bez održavanja. Reverzibilan. Obrnuti rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Način rada S1 (kontinuirani rad). Regulacija brzine s transformatorom TR... moguća. Iznimka: DZR 35/2 B Ex... Temperatura u motoru ventilatora nadzire se PTC termistorima. PTC vodiči moraju biti spojeni na sustav okidača (sigurnosni uređaj u skladu s Direktivom RL 2014/34/EU) koji trajno isključuje ventilator iz mreže ako su temperature previsoke. MAICO termistorski okidački sustav MVS 6 ili TMS preporučuje se kao okidački sustav. Električni priključak: Priključna kutija montirana na ventilator, protueksplozijska, sa kabelskom uvodnicom. Sigurnosne upute: Koristite samo ventilator sa slobodnim usisavanjem ili ispuhom ako je impeler zaštićen od dodira u skladu s DIN EN ISO 13857, npr. B. sa zaštitnom rešetkom SG.Artikal: DZR 20/2 B Ex e, zapremina isporuke: 1050 m3/h, brzina: 2950 1/min, tip impelera: aksijalni, mogućnost kontrole brzine: da, reverzibilnost: da, vrsta napona: tri -fazna struja, nazivni napon: 400 V , mrežna frekvencija: 50 Hz, nazivna snaga: 65 W, cosphi: 0,4, Inom: 0,23 A, Imax pri Unom: 0,25 A, klasa zaštite: IP 64, toplinska klasa: F, ugradnja položaj: vertikalno / vodoravno, materijal: čelični lim, pocinčani, materijal kućišta: čelični lim, pocinčani, boja: pocinčano, težina: 7,24 kg, težina s pakiranjem: 7,91 kg, nazivna širina: 200 mm, širina: 317 mm, visina: 317 mm, dubina: 240 mm, širina s pakiranjem: 350 mm, visina s pakiranjem: 335 mm, dubina s pakiranjem: 265 mm, EX oznaka prema ATEX direktivi: Ex II 2 G, EX oznaka prema standardu: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb, Ta temperatura okoline: -20 °C< = Ta< = +40 °C, IA/IN: 7.3, vrijeme tA: 69 s, način rada: S1, PTC DIN 44082: M 100, EC certifikat o ispitivanju tipa: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X, temperaturna klasa: T4, toplinska klasa izolacijskih materijala Th. Cl.: 155 (F)

Ovaj tekst je strojno preveden.
