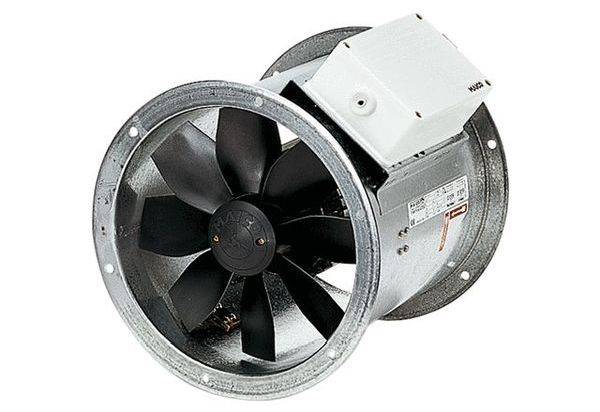

Maico Ventilatoren 0086.0055 aksijalni ventilator 13800 m³/h 600 mm

Cijevni naglavak od pocinčanog čeličnog lima, s prirubnicom s obje strane. Impeleri s 8 lopatica od poliamida ojačanog staklenim vlaknima. Dinamički uravnotežen u 2 razine, prema razini kvalitete 6.3, DIN ISO 1940, dio 1. Rupe za prirubnice prema DIN EN 12220:1998. DZR 56/6 B i DZR 56/4 B: Rupe za prirubnice prema DIN EN 12220:1998. Kako biste izbjegli prijenos vibracija na sustav cijevi: Koristite elastične spojne dijelove, noge i prigušivače vibracija. Visoka klasa zaštite IP 55. Iznimka EZR/DZR... D IP 54. Moguća montaža u bilo kojem položaju. Motor: asinkroni motor, regulacija brzine. Iznimka: tip DZR 40/2 B. Nije prikladan za prijenos zraka zasićenog vodenom parom. Smjer transporta označen je na uređaju sa smjerom vrtnje i strelicom smjera transporta. Obrnuti rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Trofazni motor: serija DZR. Nazivni napon 400 V, 50 Hz. Zaštita od toplinskog preopterećenja kao standard. Iznimka: Dostupno na zahtjev za DZR 25/4 D i aksijalne cijevne ventilatore s promjenom polova. Priključci su beznaponski na stezaljkama i moraju se spojiti na potpunu zaštitnu sklopku motora, npr. MV 25, ili na upravljački krug kontaktora. Ventilatori s promjenom polova: Osigurajte zaštitu od preopterećenja s potpunom zaštitnom sklopkom motora koju treba osigurati na licu mjesta. Električni priključak: Vanjska priključna kutija s kabelskim uvodnicama. Sigurnosne upute: Ventilator se smije pustiti u rad samo ako je zajamčena zaštita od kontakta s impelerom prema DIN EN ISO 13857. Artikl: DZR 60/84 B, obujam isporuke: 7650 m3/h / 15310 m3/h, nazivna obujam isporuke: 5660 m3/h / 11490 m3/h / u opt. Učinkovitost, tlak pfs, nazivni: 47 Pa - 195 Pa - u opt. Učinkovitost, brzina nnomin.: 700 1/min - 1430 1/min - u opt. Učinkovitost, broj okretaja: 726 1/min / 1459 1/min, vrsta impelera: aksijalni, mogućnost upravljanja brzinom: da, reverzibilnost: da, vrsta napona: trofazna struja, nazivni napon: 400 V, mrežna frekvencija: 50 Hz, nazivna snaga : 280 W / 1630 W / opt. Učinkovitost, nazivna: 1 A / 3,1 A / opt. Učinkovitost, IMax: 3,9 A, klasa zaštite: IP 55, toplinska klasa: F, izmjena polova: da, broj polova pri velikoj brzini: 4, broj polova pri maloj brzini: 8, položaj ugradnje: horizontalno / okomito, materijal : čelični lim, pocinčani, težina: 41 kg, nazivna širina: 600 mm, širina: 710 mm, visina: 745 mm, dubina: 400 mm, A: 613 mm, B: 400 mm, temperatura transportera pri IMax: 50 °C , ukupna učinkovitost e: 59,2%, kategorija mjerenja: D, kategorija učinkovitosti: ukupno, razina učinkovitosti N: 64,6, VSD potreban: ne, godina proizvodnje: vidi natpisnu pločicu, naziv proizvođača / službeni registracijski broj / mjesto osnivanja proizvođača: Maico Elektroapparate-Fabrik GmbH / registarski sud u Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / obujam isporukeBEP / Pfs, BEP: 1,38 kW / 13800 m3/h, nBEP: 1440 1/min, specifični omjer: približno 1, informacije o rastavljanje i odlaganje: pogledajte upute za sastavljanje, informacije o montaži, radu i održavanju: pogledajte upute za sastavljanje, Stavke koje se koriste u mjerenju učinkovitosti koje nisu opisane mjernom kategorijom: -, pf, BEP: 213 Pa, razina zvučne snage LWA5: 70 dB( A) / 90 dB(A), DC motor: netočno

Ovaj tekst je strojno preveden.
