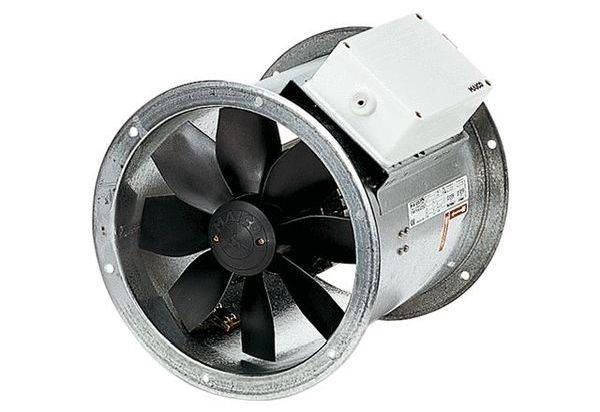

Maico Ventilatoren 0086.0044 aksijalni ventilator 1890 m³/h 300 mm

Cijevni naglavak od pocinčanog čeličnog lima, s prirubnicom s obje strane. Impeleri s 8 lopatica od poliamida ojačanog staklenim vlaknima. Dinamički uravnotežen u 2 razine, prema razini kvalitete 6.3, DIN ISO 1940, dio 1. Rupe za prirubnice prema DIN EN 12220:1998. DZR 56/6 B i DZR 56/4 B: Rupe za prirubnice prema DIN EN 12220:1998. Kako biste izbjegli prijenos vibracija na sustav cijevi: Koristite elastične spojne dijelove, noge i prigušivače vibracija. Visoka klasa zaštite IP 55. Iznimka EZR/DZR... D IP 54. Moguća montaža u bilo kojem položaju. Motor: asinkroni motor, regulacija brzine. Iznimka: tip DZR 40/2 B. Nije prikladan za prijenos zraka zasićenog vodenom parom. Smjer transporta označen je na uređaju sa smjerom vrtnje i strelicom smjera transporta. Obrnuti rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. Trofazni motor: serija DZR. Nazivni napon 400 V, 50 Hz. Zaštita od toplinskog preopterećenja kao standard. Iznimka: Dostupno na zahtjev za DZR 25/4 D i aksijalne cijevne ventilatore s promjenom polova. Priključci su beznaponski na stezaljkama i moraju biti spojeni na potpunu zaštitnu sklopku motora, npr. MV 25, ili na upravljački krug kontaktora. Ventilatori s promjenom polova: Osigurajte zaštitu od preopterećenja s potpunom zaštitnom sklopkom motora koju treba osigurati na licu mjesta. Električni priključak: vanjska priključna kutija s kabelskim uvodnicama. Sigurnosne upute: Ventilator se smije pustiti u pogon samo ako je zajamčena zaštita rotora od kontakta prema DIN EN ISO 13857. Artikl: DZR 30/42 B, obujam isporuke: 1890 m3/h / 3870 m3/h, nazivna obujam isporuke: 1410 m3/h / 2730 m3/h / u opt. Učinkovitost, tlak pfs, nazivni: 40 Pa - 180 Pa - u opt. Učinkovitost, brzina nnominalna: 1450 1/min - 2830 1/min - u opt. Učinkovitost, broj okretaja: 1472 1/min / 2879 1/min, vrsta impelera: aksijalni, mogućnost kontrole brzine: da, reverzibilnost: da, vrsta napona: trofazna struja, nazivni napon: 400 V, mrežna frekvencija: 50 Hz, nazivna snaga : 70 W / 405 W / in opt. Učinkovitost, nazivna: 0,3 A / 1 A / u opt. Učinkovitost, IMax: 1,2 A, klasa zaštite: IP 55, toplinska klasa: B, preklapanje polova: da, broj polova pri velikoj brzini: 2, broj polova pri maloj brzini: 4, kabel za napajanje: 5 / 1,5 mm2, položaj ugradnje: vodoravno / okomito, materijal: čelični lim, pocinčani, težina: 11,61 kg, nazivna širina: 300 mm, širina: 380 mm, visina: 424 mm, dubina: 300 mm, A: 313 mm, B: 300 mm, temperatura transportera pri nominalnoj struji: 60 ° C, temperatura transportera pri IMax: -20 °C do 60 °C, ukupna učinkovitost e: 49%, kategorija mjerenja: D, kategorija učinkovitosti: ukupno, razina učinkovitosti N: 58,2, potreban VSD: br, godina proizvodnje: vidi natpisnu pločicu, naziv proizvođača / službeni registarski broj / Mjesto poslovanja proizvođača: Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / Volumen isporuke BEP / Pfs, BEP: 0,361 kW / 3390 m3/h, nBEP: 2850 1/min, specifični omjer: približno 1 , Informacije o rastavljanju i odlaganju: pogledajte upute za montažu, Informacije o montaži, radu i održavanju: pogledajte upute za montažu, Stavke koje se koriste u mjerenju učinkovitosti koje nisu opisane prema kategoriji mjerenja: -, pf, BEP: 188 Pa, razina zvučne snage LWA5: 67 dB (A) / 89 dB(A), DC motor: false
