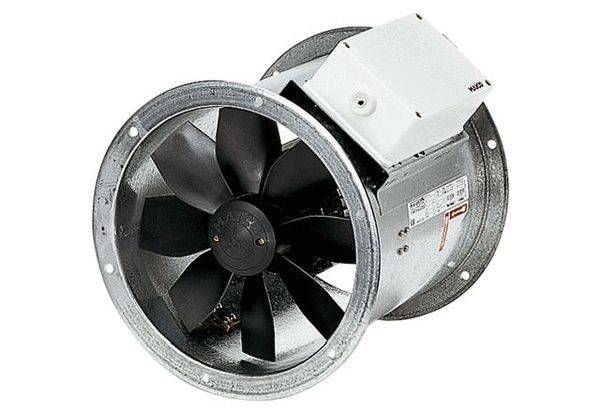

Maico Ventilatoren 0086.0005 aksijalni ventilator 3690 m³/h 300 mm

Cijevni naglavak od pocinčanog čeličnog lima, s prirubnicom s obje strane. Impeleri s 8 lopatica od poliamida ojačanog staklenim vlaknima. Dinamički uravnotežen u 2 razine, prema razini kvalitete 6.3, DIN ISO 1940, dio 1. Rupe za prirubnice prema DIN EN 12220:1998. DZR 56/6 B i DZR 56/4 B: Rupe za prirubnice prema DIN EN 12220:1998. Kako biste izbjegli prijenos vibracija na sustav cijevi: Koristite elastične spojne dijelove, noge i prigušivače vibracija. Visoka klasa zaštite IP 55. Iznimka EZR/DZR... D IP 54. Moguća montaža u bilo kojem položaju. Motor: asinkroni motor, regulacija brzine. Iznimka: tip DZR 40/2 B. Nije prikladan za prijenos zraka zasićenog vodenom parom. Smjer transporta označen je na uređaju sa smjerom vrtnje i strelicom za smjer transporta. Obrnuti rad: Volumni protok se smanjuje za približno 35% ako je smjer transporta nenormalan. AC motor: EZR serija. Nazivni napon 230 V, 50 Hz. Kondenzatorski motor s radnim kondenzatorom spreman za spajanje u priključnu kutiju. Zaštita od toplinskog preopterećenja kao standard. Priključci su bez potencijala na stezaljkama i moraju se spojiti na potpunu zaštitnu sklopku motora, npr. MVE 10 (nije prikladno za EZR 25/4 D, EZR 30/6 B i EZR 35/6 B) ili upravljački krug kontaktor. Električni priključak: vanjska priključna kutija s kabelskim uvodnicama. Sigurnosne upute: Ventilator se smije pustiti u rad samo ako je zajamčena zaštita od kontakta s impelerom prema DIN EN ISO 13857. Artikl: EZR 30/2 B, obujam isporuke: 3690 m3/h, nazivna zapremina isporuke: 2660 m3 /h / u opt. Učinkovitost, tlak pfs, nominalno: 165 Pa - u opt. Učinkovitost, brzina nnomin.: 2830 1/min - u opt. Učinkovitost, broj okretaja: 2884 1/min, vrsta rotora: aksijalni, mogućnost kontrole brzine: da, reverzibilnost: da, vrsta napona: izmjenična struja, nazivni napon: 230 V, mrežna frekvencija: 50 Hz, nazivna snaga: 350 W / u opt. Učinkovitost, nazivna: 1,6 A / u opt. Učinkovitost, IMax: 2,4 A, klasa zaštite: IP 55, toplinska klasa: B, izmjena polova: ne, položaj ugradnje: vodoravno / okomito, materijal: čelični lim, pocinčani, težina: 12,08 kg, nazivna širina: 300 mm, šir. : 380 mm, visina: 424 mm, dubina: 300 mm, A: 313 mm, B: 300 mm, temperatura transportera pri nazivnoj struji: 60 °C, temperatura transportera pri IMax: -20 °C do 60 °C, ukupna učinkovitost e: 51%, mjerna kategorija: D, kategorija učinkovitosti: ukupno, razina učinkovitosti N: 60,4, potreban VSD: ne, godina proizvodnje: vidi natpisnu pločicu, naziv proizvođača / službeni registracijski broj / mjesto osnivanja proizvođača: Maico Elektroapparate- Fabrik GmbH / registarski sud u Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / Volumen isporukeBEP / Pfs, BEP: 0,32 kW / 3140 m3/h, nBEP: 2850 1/min, specifični omjer: približno 1, informacije o demontaži i odlaganju : pogledajte upute za montažu, informacije o montaži, radu i održavanju: pogledajte upute za montažu, Stavke korištene u mjerenju učinkovitosti koje nisu opisane mjernom kategorijom: -, pf, BEP: 187 Pa, razina zvučne snage LWA5: 83 dB(A), DC motor: netočno

Ovaj tekst je strojno preveden.
