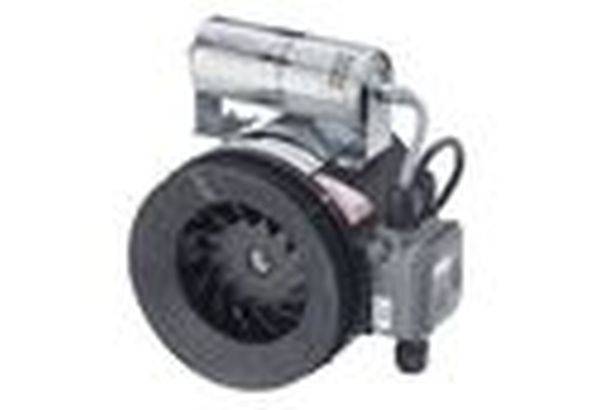

Maico Ventilatoren 0080.0467 cijevni ventilator 560 m³/h 200 mm

Izvedba: Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db. Reduktori na nazivnu širinu DN 200 uključeni u isporuku. Posebnosti: poluradijalni kanalski ventilator, otporan na eksploziju, srednje prašine. Zaštita od eksplozije i odobrenja prema ATEX i IECEx. Za radne temperature od -20 °C< = Ta< = +50°C. Kvalificiran za sve prašine Ex grupe IIIA i IIIB. Ventilatori MAICO Ex ispunjavaju sigurnosne zahtjeve Europske direktive RL 2014/34/EU za uređaje i zaštitne sustave u potencijalno eksplozivnim područjima. Za zone 21 i 22. Vrste zaštite: t - zaštita kroz kućište i c - konstruktivna sigurnost. Klasa zaštite IP 64. AC verzija. Kućište izrađeno od visokokvalitetne vodljive plastike, antistatik. Kompaktan dizajn za ograničene uvjete ugradnje. Za montažu u sustav cijevi. Lako se montira jer je smjer dotoka isti kao i smjer odljeva. Moguća montaža u bilo kojem položaju. Impeler: Poluradijalni rotor od vodljive plastike, povoljan u pogledu protoka. Kvaliteta balansiranja kombinacije motora i impelera G 6.3 prema kategoriji BV-3 prema ISO 14694. Smjer transporta: Smjer transporta i rotacije označeni su strelicama na kućištu ventilatora. Motor: Robusni motor s kugličnim ležajevima, bez održavanja. Kondenzatorski motor s radnim kondenzatorom instaliran na ventilatoru spreman za spajanje. Način rada S1 (kontinuirani rad). Upute za montažu: Spojni dijelovi na usisnoj i tlačnoj strani, za izravnu ugradnju u ventilacijske cijevi. Reduktori za spajanje na različite promjere cijevi (usisni ili ispušni otvor), vidi pribor. Kako biste izbjegli prijenos vibracija na cijevni sustav, koristite elastične naglavke ELM-Ex. Za ERM 22 Ex..: 2 reduktora do DN 200 uključena u isporuku. Električni priključak: Priključna kutija montirana na kućište ventilatora, protueksplozijska, s kabelskom uvodnicom. Sigurnosne upute: Kontrola brzine nije dopuštena. Radite samo s ventilatorom s nazivnim naponom navedenim na natpisnoj pločici. Radite s ventilatorom sa slobodnim usisavanjem ili ispuhom samo ako je impeler zaštićen od dodira u skladu s DIN EN ISO 13857. Da biste to učinili, pričvrstite zaštitnu rešetku SGM-Ex Artikl: ERM 22 Ex t, volumen isporuke: 560 m3/h, brzina: 2860 1/min, mogućnost upravljanja brzinom: ne, vrsta napona: izmjenična struja, nazivni napon: 230 V , mrežna frekvencija: 50 Hz, nazivna snaga: 200 W , cosphi: 0,92, Inom: 0,92 A, Imax pri Unom: 0,92 A, klasa zaštite: IP 64, toplinska klasa: B, kabel za napajanje: 3 / 1,5 mm2, materijal : čelični lim, pocinčani, boja: signalno crna, slična RAL 9004, težina: 6,48 kg, težina s pakiranjem: 7,66 kg, nominalna širina: 200 mm, širina: 306 mm, visina: 310 mm, dubina: 269 mm, širina s pakiranjem: 340 mm, visina s pakiranjem: 310 mm, dubina s pakiranjem: 340 mm, EX oznaka prema ATEX direktivi: Ex II 2 D, EX oznaka prema standardu: Ex tb IIIB T200°C Db IP64 / Ex h IIIB T200°C Db, Ta- Temperatura okoline: -20°C< = Ta< = +50 °C, IA/IN: 3.1, vrijeme tE: 30, način rada: S1, EC certifikat o ispitivanju tipa: TÜV-A 18ATEX0052 /280V, toplinska klasa izolacijskih materijala Th.Cl.: 130 (B)

Ovaj tekst je strojno preveden.
