Magswitch 81101375 Ograda za bušilicu - 81101375 #####Magnetischer Anschlag

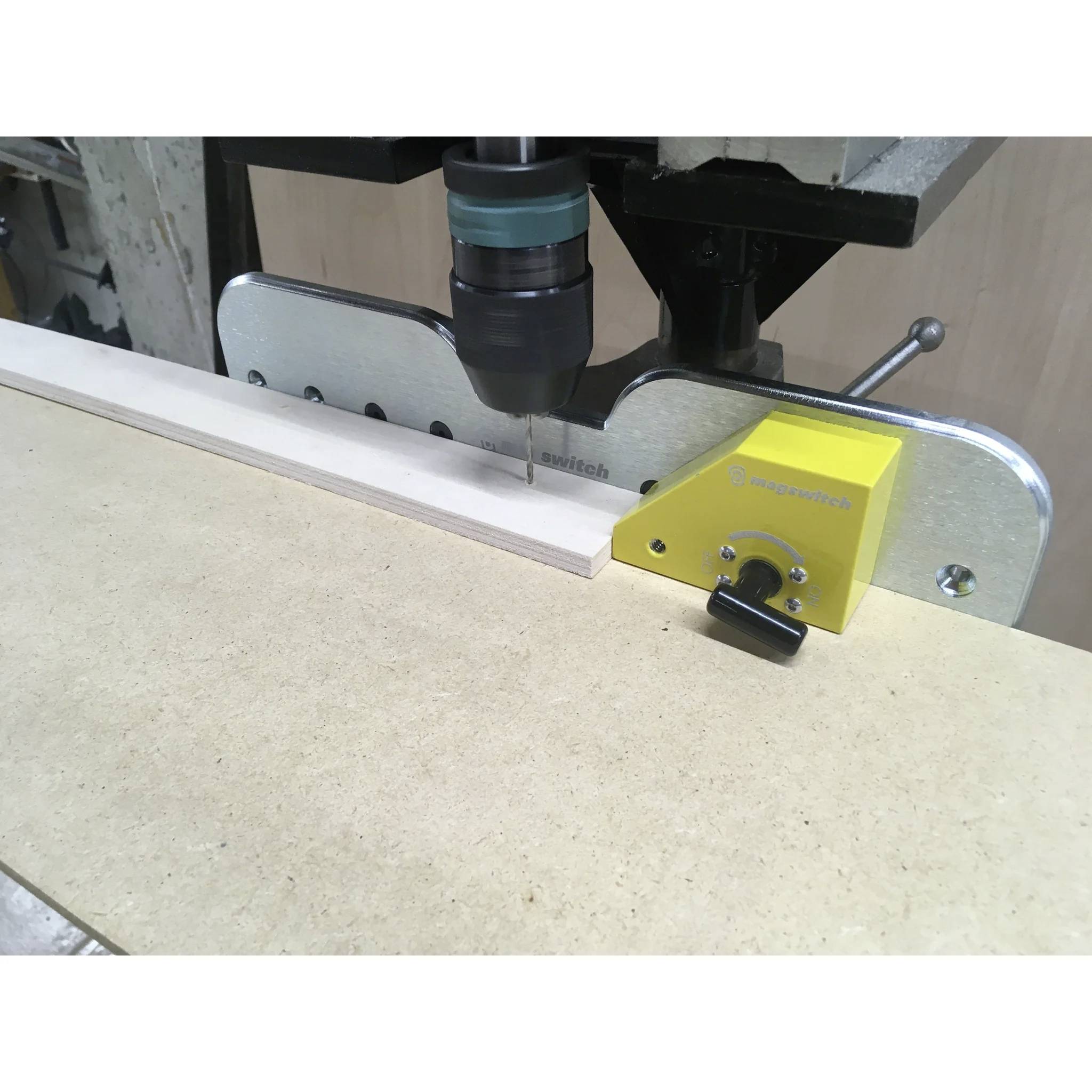

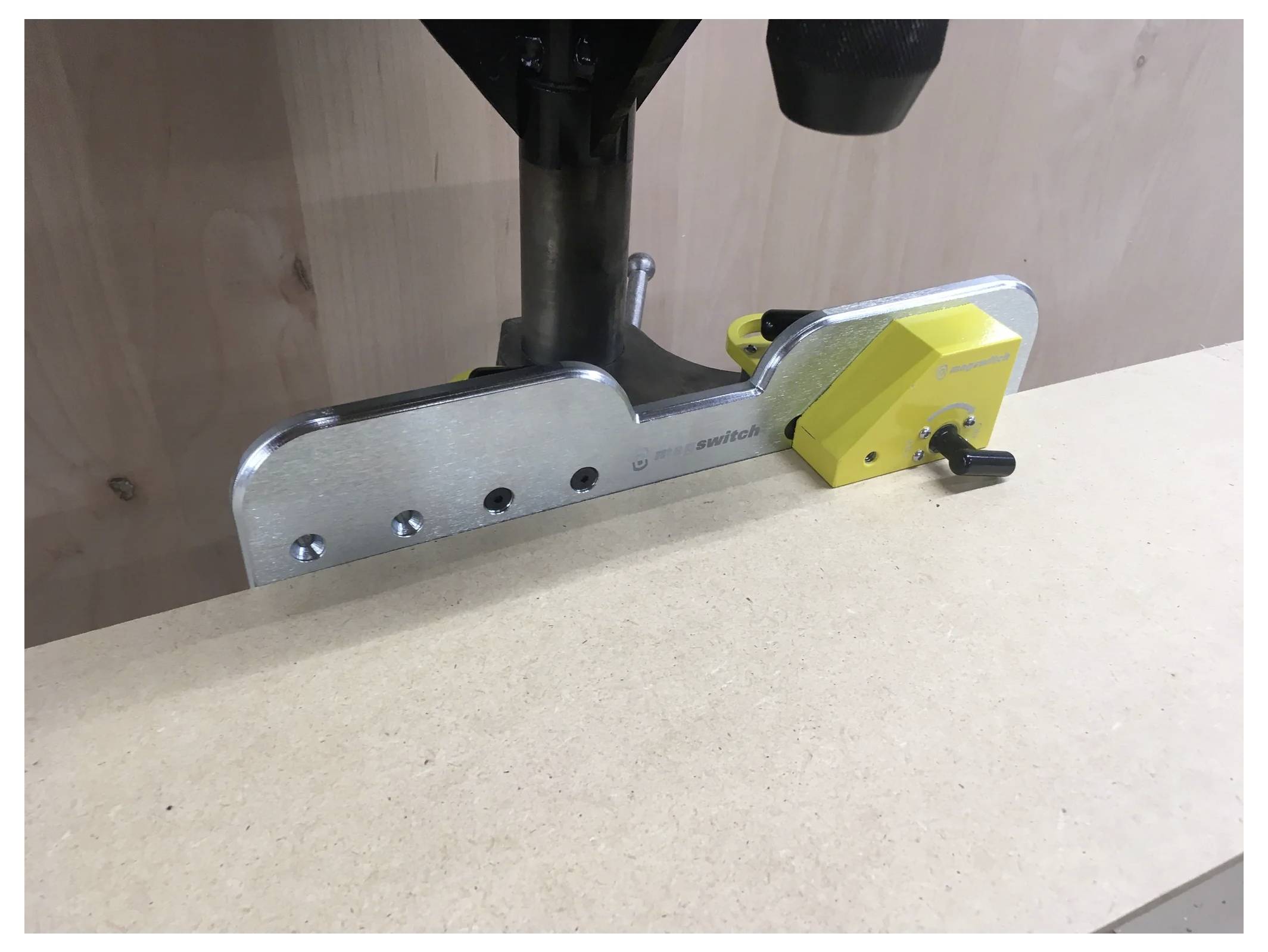

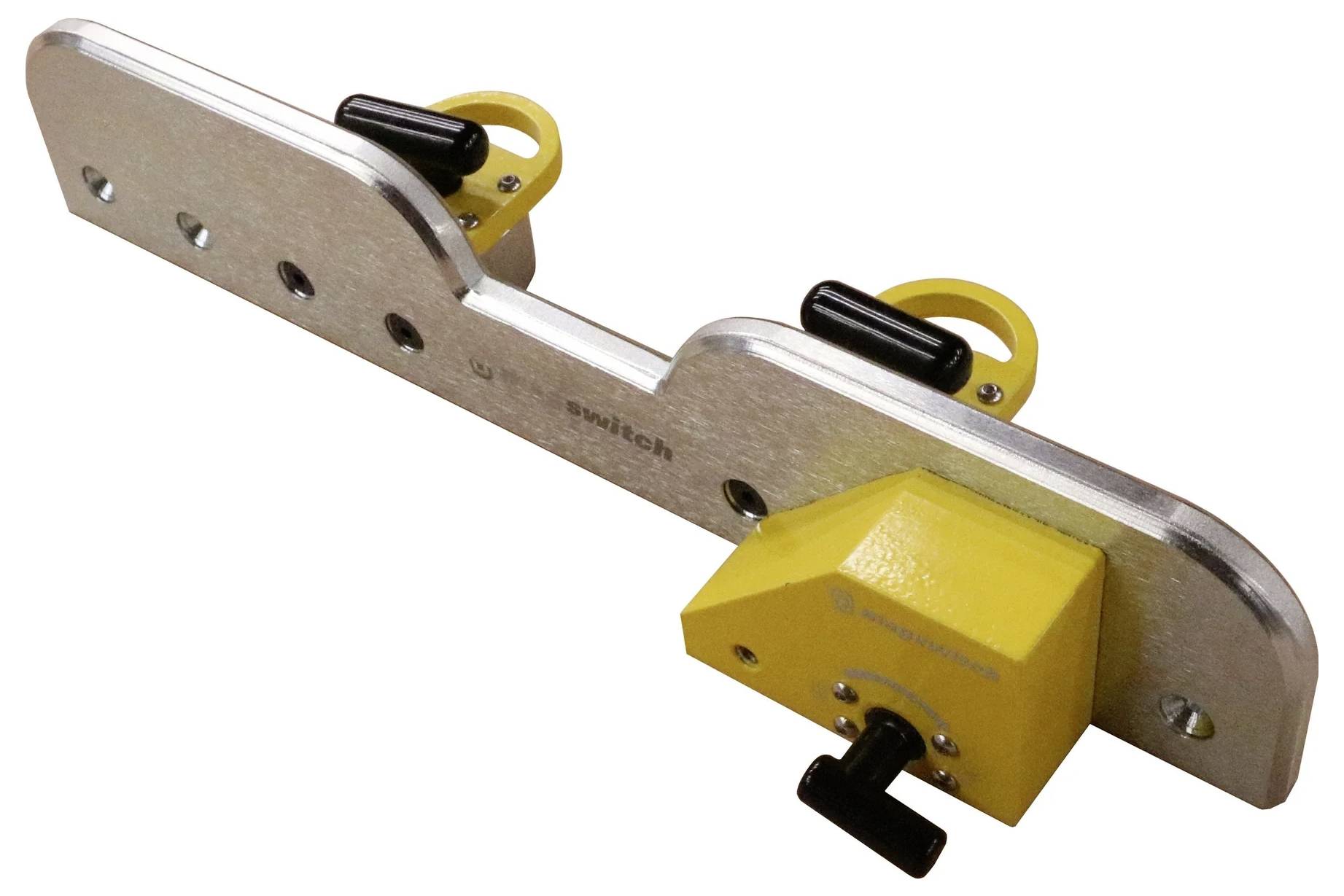

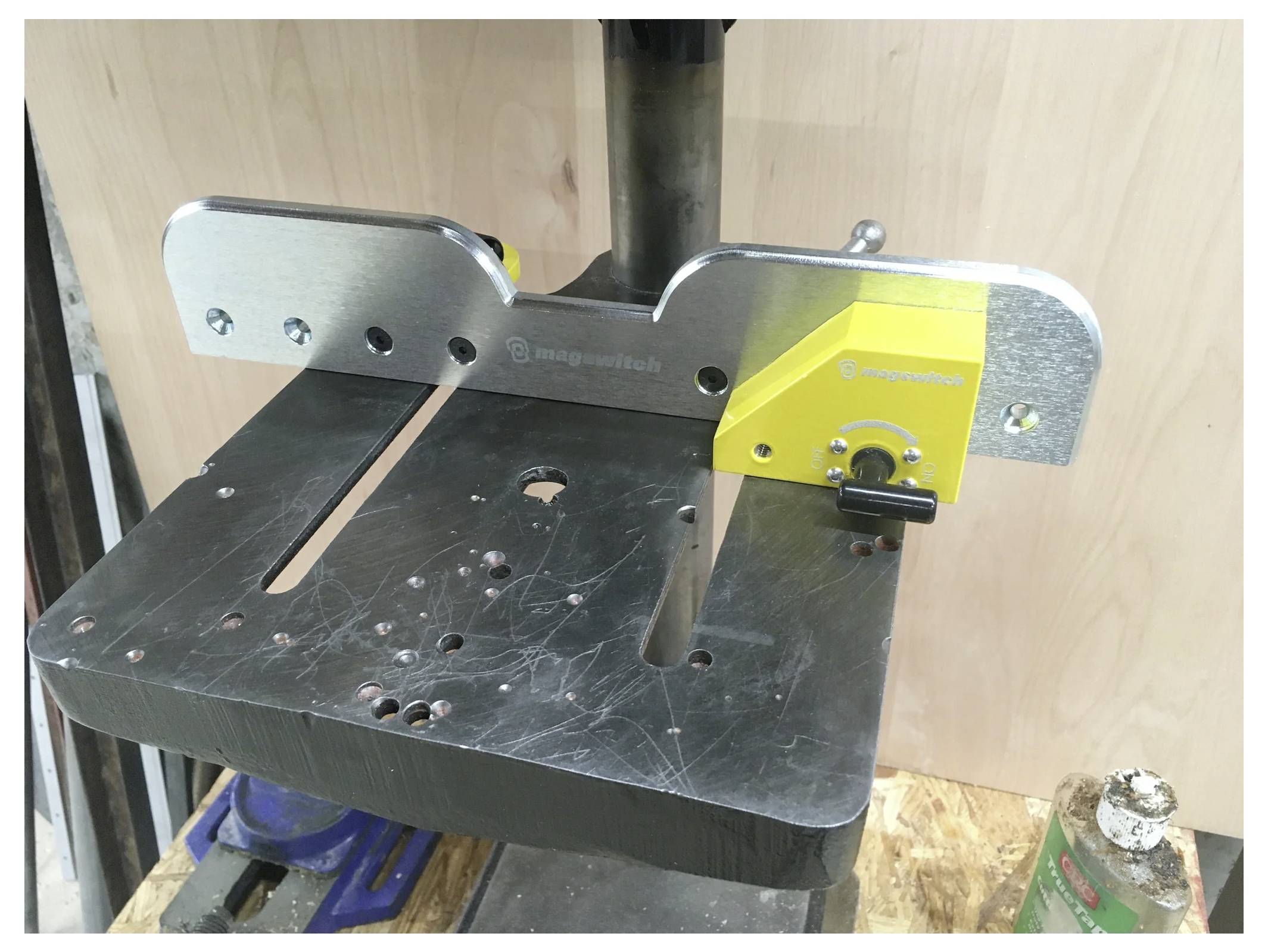

Snažni magneti omogućuju brzo pozicioniranje i fino podešavanje graničnika te olakšavaju njegovo uklanjanje i pohranjivanje kada graničnik nije potreban. Magneti se mogu postaviti na različite točke na graničniku kako bi se osiguralo optimalno postavljanje na manjim stolovima bušilica. Robusna vertikalna granična ploča ne smeta steznoj glavi – čak ni pri bušenju blizu graničnika. Granični blok može se brzo poravnati sa stolom bušilice ili s pomoćnim materijalom ispod obratka te se može spremiti radi uštede prostora kada se ne koristi. Zaustavna ploča je duga 330 mm i visoka 63,5 mm. Maksimalna sila držanja (sila kidanja) je 132 kg (291,01 lbs), maksimalna sila smicanja je 19 kg (41,89 lbs), debljina zasićenja je 6 mm (0,24 in), maksimalna ukupna visina je 63,50 mm (2,50 in), ukupna duljina je 330 mm (12,99 in), ukupna širina je 69,15 mm (2,72 in), a vlastita težina je 2 kg (4,41 lbs). Površina magnetskog pola mjeri 40 x 31 mm (2x) ili 1,57 x 1,22 in (2x). Ovisno o debljini materijala, nastaju sljedeće maksimalne sile: pri 0,5 mm (0,02 in) 16,9 kg (37,32 lbs), pri 1,0 mm (0,04 in) 45,2 kg (99,65 lbs), pri 2,0 mm (0,08 in) 86,4 kg (190,48 lbs), pri 3,0 mm (0,12 in) 117,6 kg (259,26 lbs), pri 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), pri 5,0 mm (0,20 in) 129,5 kg (285,56 lbs), pri 6,0 mm (0,24 in) 132,1 kg (291,16 lbs) i pri 50,0 mm (1,97 in) 132,5 kg (292,05 funti). Sigurno radno opterećenje (SWL) je maksimalna sila podijeljena s faktorom sigurnosti od najmanje 5. Navedene vrijednosti su određene u laboratorijskim uvjetima korištenjem čelika SAE1018 debljine 2 inča, hrapavosti površine od 63 mikroinča i optimiziranih polarnih dijelova. Stvarna sila držanja i sigurno radno opterećenje mogu varirati ovisno o primjeni. Preporučuje se prethodno testirati proizvod u svakoj primjeni i konzultirati se s inženjerom za primjenu tvrtke Magswitch. Svi podaci odnose se na jedinice s ravnim polnim nastavcima. Vrijednosti se mogu razlikovati za ±5%. Navedene maksimalne vrijednosti nisu sigurne sile podizanja – prilikom specificiranja alata mora se uzeti u obzir odgovarajući faktor sigurnosti. Magswitch preporučuje faktor sigurnosti od 5:1 za većinu primjena.
