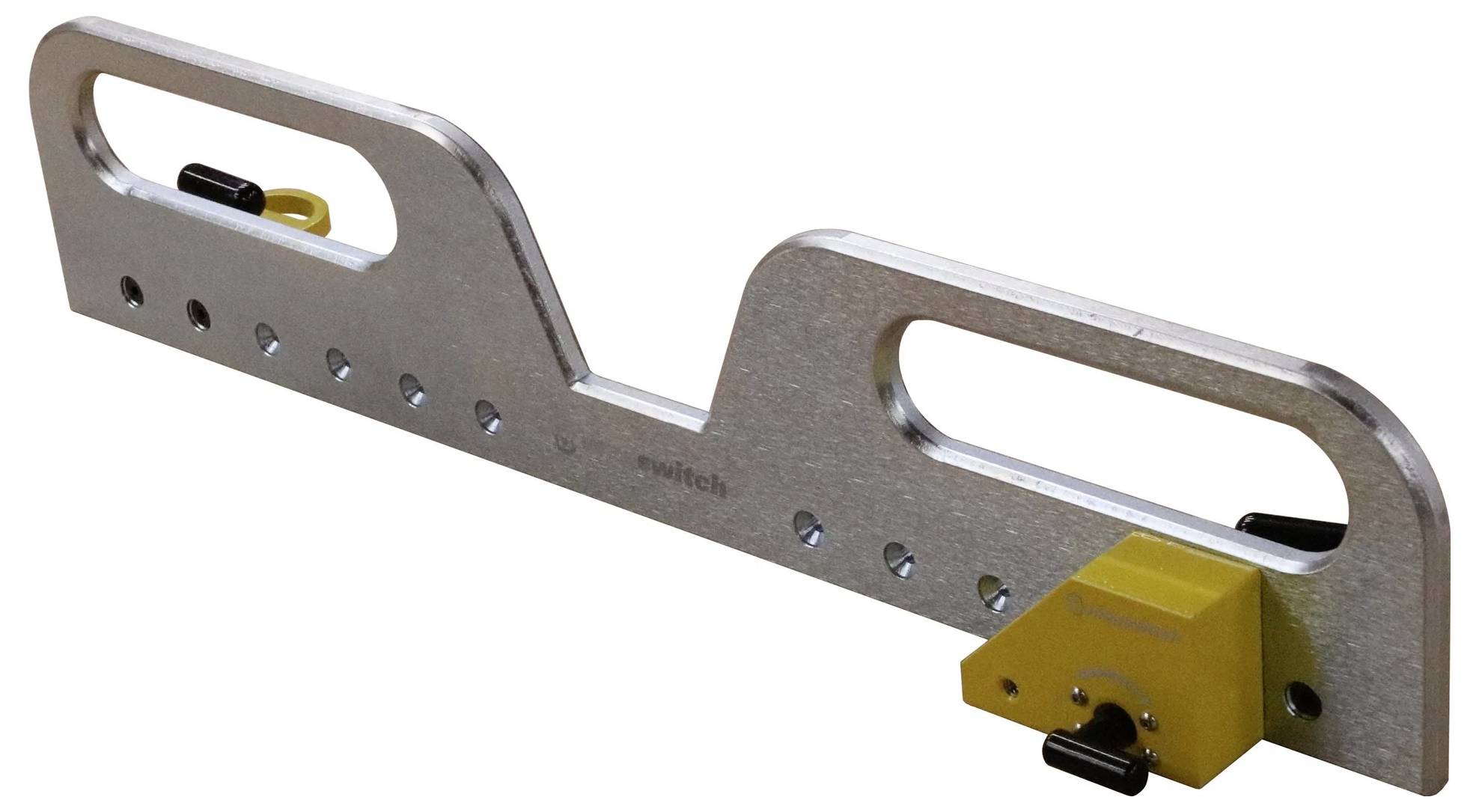

Magswitch 81101371 Ograda za bušilicu Fence Pro - 81101371 #####Magnetischer Anschlag

Snažni magneti omogućuju brzo pozicioniranje i fino podešavanje graničnika te olakšavaju njegovo uklanjanje i pohranjivanje kada graničnik nije potreban. Magneti se mogu pričvrstiti na različite točke na graničniku kako bi se osiguralo optimalno postavljanje na stolovima bušilice. Čvrsta, velika vertikalna granična ploča ne smeta steznoj glavi, čak ni pri bušenju blizu graničnika, a može se koristiti i kao graničnik za ponovno piljenje listom tračne pile. Granični blok može se brzo poravnati sa stolom bušilice ili s pomoćnim materijalom ispod obratka te se može spremiti radi uštede prostora kada se ne koristi. Zaustavna ploča je duga 533,4 mm i visoka 109 mm. Maksimalna sila držanja (sila kidanja) je 132 kg (291,01 lbs), maksimalna sila smicanja je 19 kg (41,89 lbs), debljina zasićenja je 6 mm (0,24 in), maksimalna ukupna visina je 109 mm (4,29 in), ukupna duljina je 533,4 mm (21 in), ukupna širina je 69,15 mm (2,72 in), vlastita težina je 3,8 kg (8,38 lbs), a površina magnetskog pola mjeri 40 x 31 mm (2x) ili 1,57 x 1,22 in (2x). Ovisno o debljini materijala, nastaju sljedeće maksimalne sile: pri 0,5 mm (0,02 in) 16,9 kg (37,32 lbs), pri 1,0 mm (0,04 in) 45,2 kg (99,64 lbs), pri 2,0 mm (0,08 in) 86,4 kg (190,48 lbs), pri 3,0 mm (0,12 in) 117,6 kg (259,26 lbs), pri 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), pri 5,0 mm (0,20 in) 129,5 kg (285,56 lbs), pri 6,0 mm (0,24 in) 132,1 kg (291,16 lbs) i pri 50,0 mm (1,97 in) 132,5 kg (292,05 funti). Sigurno radno opterećenje (SWL) je maksimalna sila podijeljena s faktorom sigurnosti od najmanje 5. Maksimalne navedene vrijednosti određene su u laboratorijskim uvjetima korištenjem čelika SAE1018 debljine 2 inča, hrapavosti površine od 63 mikroinča i optimiziranih polarnih dijelova. Stvarna sila držanja i sigurno radno opterećenje mogu varirati ovisno o primjeni. Preporučuje se testiranje proizvoda u stvarnim uvjetima i konzultacija s inženjerom za primjenu tvrtke Magswitch prije upotrebe. Svi podaci odnose se na jedinice s ravnim polnim nastavcima. Vrijednosti se mogu razlikovati za ±5%. Navedene maksimalne sile ne predstavljaju sigurne sile podizanja – projektant mora uzeti u obzir odgovarajući faktor sigurnosti prilikom specificiranja alata. Magswitch preporučuje faktor sigurnosti od 5:1 za većinu primjena.
