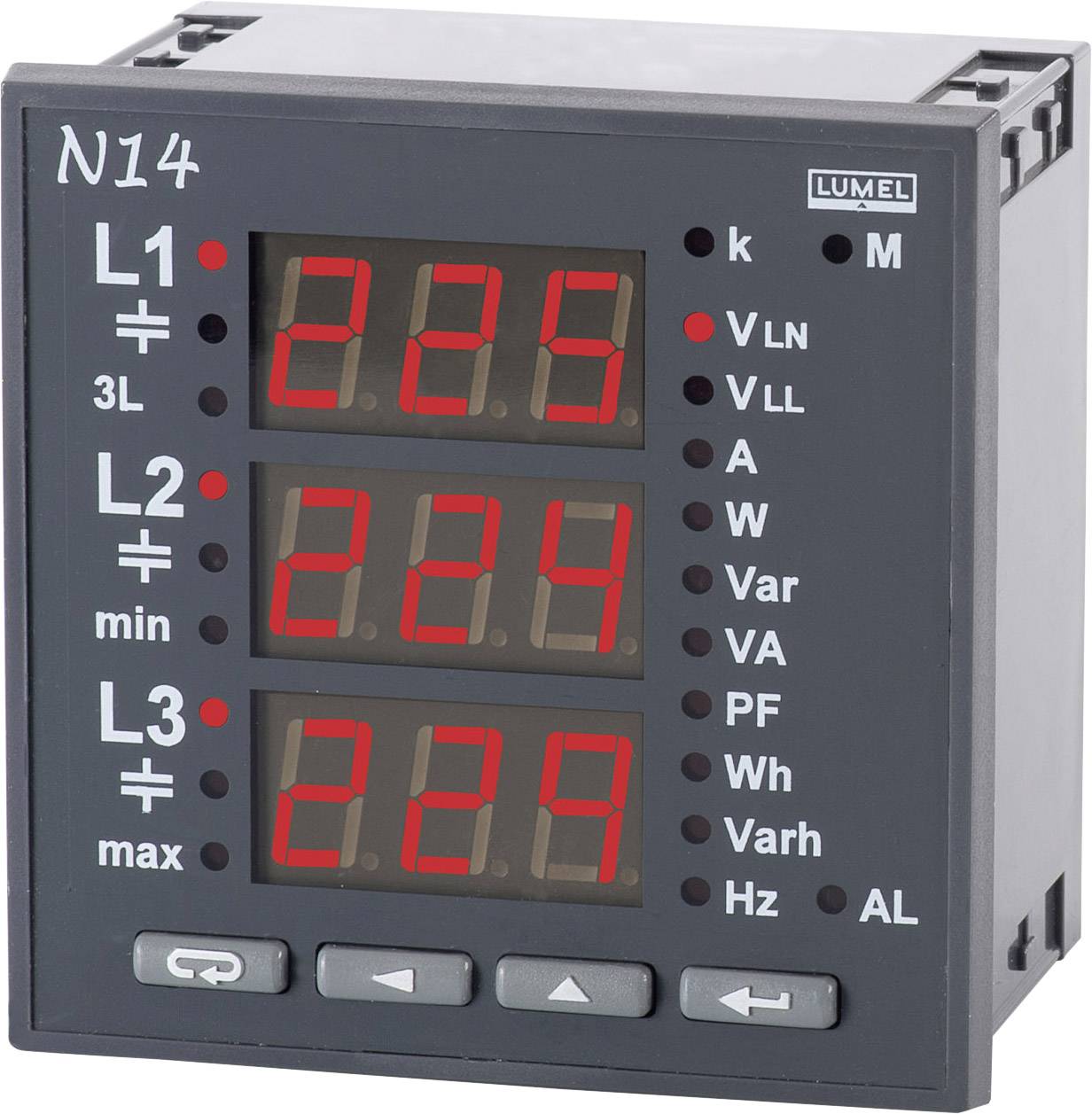

Lumel N14 22008 univerzalni mjerni uređaj
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (335,00 € / komad)
335,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Programirajući trofazni multimetar
- Mjere za ugradnju 96 x 96 mm
Tehnički podaci
- Vrsta proizvoda
univerzalni mjerni uređaj
- Mjerna funkcija
frekvencija
struja
prividna snaga
napon
jalova snaga
aktivna snaga
cos phi
aktivna energija
- Tip
N14 22008
- Tehnologija prikaza
LED
IP40 (sprijeda)
- Širina za ugradnju
96 mm
- Ugradbena visina
96 mm
- dim.
(D x Š x V) 77 x 96 x 96 mm
- Težina
300 g
- Kategorija mjerenja
CAT III 600 V
- Širina
96 mm
- Visina
96 mm
- Dužina
77 mm
- Sučelja
RS485
- Sučelja
RS-485
- Priključci
vijčane stezaljke
- Točke
3 x 3
- Prikaz (detalji)
LED
- Mjere za ugradnju
96 x 96 mm
- Opskrba naponom
85-253 V/AC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1384098 Lumel N14 22008 univerzalni mjerni uređaj
Upute za rad i sigurnost
Upute za rad i sigurnost 1384098 Lumel N14 22008 univerzalni mjerni uređaj
Opis
Višenamjenski mjerni uređaj. Uređaj prikazuje parametre trofazne izmjenične struje: napon, struja, aktivna snaga, jalova snaga, faktor snage, frekvencija, aktivna energija i jalova energija. Izmjerene varijable prikazuju se naizmjenično ili ih se može prebaciti pritiskom na tipku. Vrijednosti energije mogu se resetirati pomoću tipki na prednjoj strani.
Programirani mjerni uređaj N14 digitalne upravljačke ploče namijenjen je za mjerenje parametara simetrično i asimetrično opterećenih trofaznih mrežnih mreža sa 3 ili 4 linije. Izmjerene količine prikazuju se istovremeno i digitalno se prenose. Mjerni uređaj omogućuje kontrolu i optimizaciju električnih uređaja, industrijskih sustava i sustava. Ona mjeri efektivnu vrijednost napona i struje, aktivne, prividne i jalove snage, faktore snage, aktivnu i prividnu energiju, frekvenciju i 15 minuta prosječne aktivne snage. Vrijednosti napona i struje množe se s postavljenim vrijednostima napona i struje pretvarača. Indikatori snage i energije uzimaju u obzir programirane vrijednosti prijevoda. Vrijednost svake izmjerene varijable može se prenijeti u glavni sustav putem RS-485 sučelja. Premašen je odabrani signal releja
Mjereno promjenjiva. Izlaz impulsa namijenjen je kontroli potrošnje trofazne aktivne energije.
Ovaj tekst je strojno preveden.
Programirani mjerni uređaj N14 digitalne upravljačke ploče namijenjen je za mjerenje parametara simetrično i asimetrično opterećenih trofaznih mrežnih mreža sa 3 ili 4 linije. Izmjerene količine prikazuju se istovremeno i digitalno se prenose. Mjerni uređaj omogućuje kontrolu i optimizaciju električnih uređaja, industrijskih sustava i sustava. Ona mjeri efektivnu vrijednost napona i struje, aktivne, prividne i jalove snage, faktore snage, aktivnu i prividnu energiju, frekvenciju i 15 minuta prosječne aktivne snage. Vrijednosti napona i struje množe se s postavljenim vrijednostima napona i struje pretvarača. Indikatori snage i energije uzimaju u obzir programirane vrijednosti prijevoda. Vrijednost svake izmjerene varijable može se prenijeti u glavni sustav putem RS-485 sučelja. Premašen je odabrani signal releja
Mjereno promjenjiva. Izlaz impulsa namijenjen je kontroli potrošnje trofazne aktivne energije.
Ovaj tekst je strojno preveden.
Izvedba
- Izmjerene varijable: A, V, kW, kVA, kVAr, Wh, VArh, Hz, faktor snage. RS-485 sučelje Modbus. 1 x relejni izlaz. 1 x pulsni izlaz
Isporuka uključuje
- Lumel N14 22008 programabilni 3-fazni multimetar, montažne mjere 96 x 96 mm
