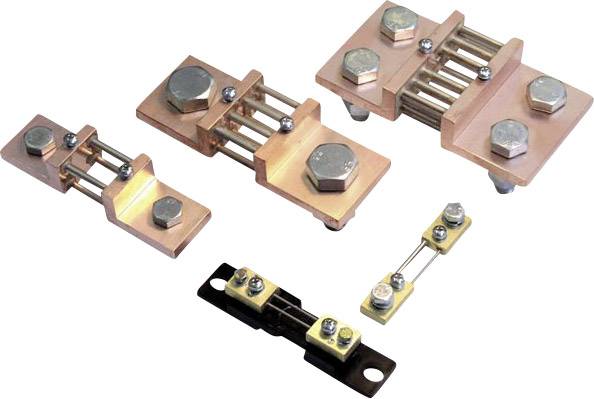

Slika slična
1/2

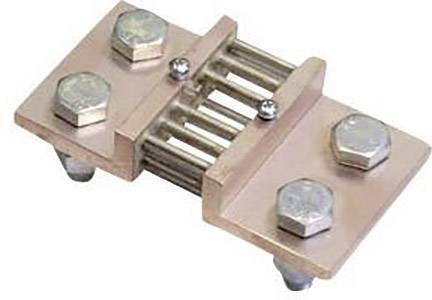

Slika slična
Lumel B2 1000A/60mV mjerna skretnica Mjerenje struje 1000 A Pad napona (num) 60 mV Shunt 60 mV
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
8 kom. - zaliha Njemačka
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Dostupno još samo 8 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta proizvoda
mjerna skretnica
- Mjerenje struje
1000 A
- Razina točnosti
0.2
- dim.
(D x Š x V) 165 x 60 x 30 mm
- Težina
1.45 kg
- Širina
60 mm
- Visina
30 mm
- Dužina
165 mm
- Pad napona
60 mV
- Tip
B2 1000A/60mV
- Priključci
vijčane stezaljke
- Oblik
B
- Način pričvršćivanja
Vijci
- Priključak
Vijčane stezaljke
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1562747 Lumel B2 1000A/60mV mjerna skretnica Mjerenje struje 1000 A Pad napona (num) 60 mV Shunt 60 mV
Opis
Shunt otpornici koriste se za mjerenje direktnih struja. Napon proporcionalan struji pada preko santure, koji se onda može prikazati, na primjer, instrumentom koji se kreće zavojnicom. Prekidački otpornici proizvedeni su u klasi 0,2 prema DIN 43 703. Struja koja teče kroz shunt uzrokuje pad napona, koji se mjeri paralelno spojenim mjernim uređajem. Shunt otpornici su podešeni tako da precizno definirani napon (60 mV za tip B2) padne na nazivnu struju.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Tip B bez izolacijske osnove.
