Name: Laserfuchs linijski laser linija 5 mW
Brand: Laserfuchs
SKU: 2987424
Availability: BackOrder

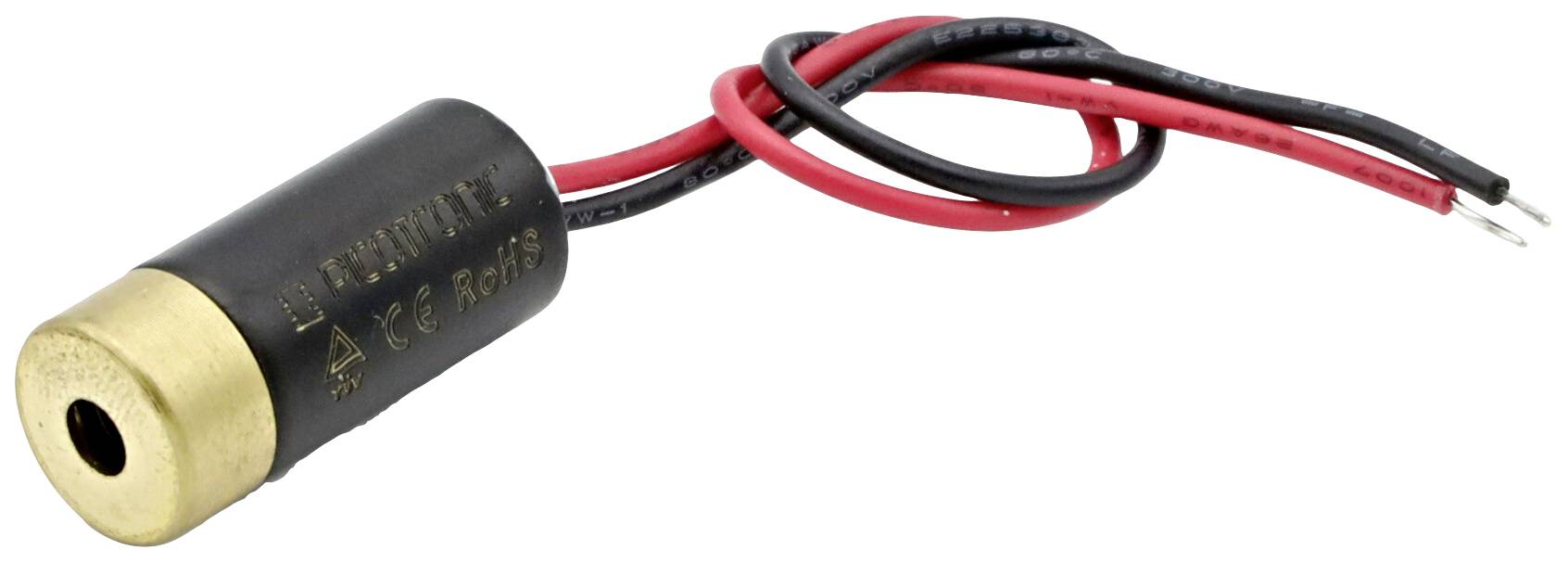

Mali cilindrični laserski modul s crućim kućištem i mesing prednjom stranom. Dva kabela, jedan crveni, drugi crni, priključena su.

Crni kvadrat s tankom horizontalnom crvenom trakom kroz sredinu.

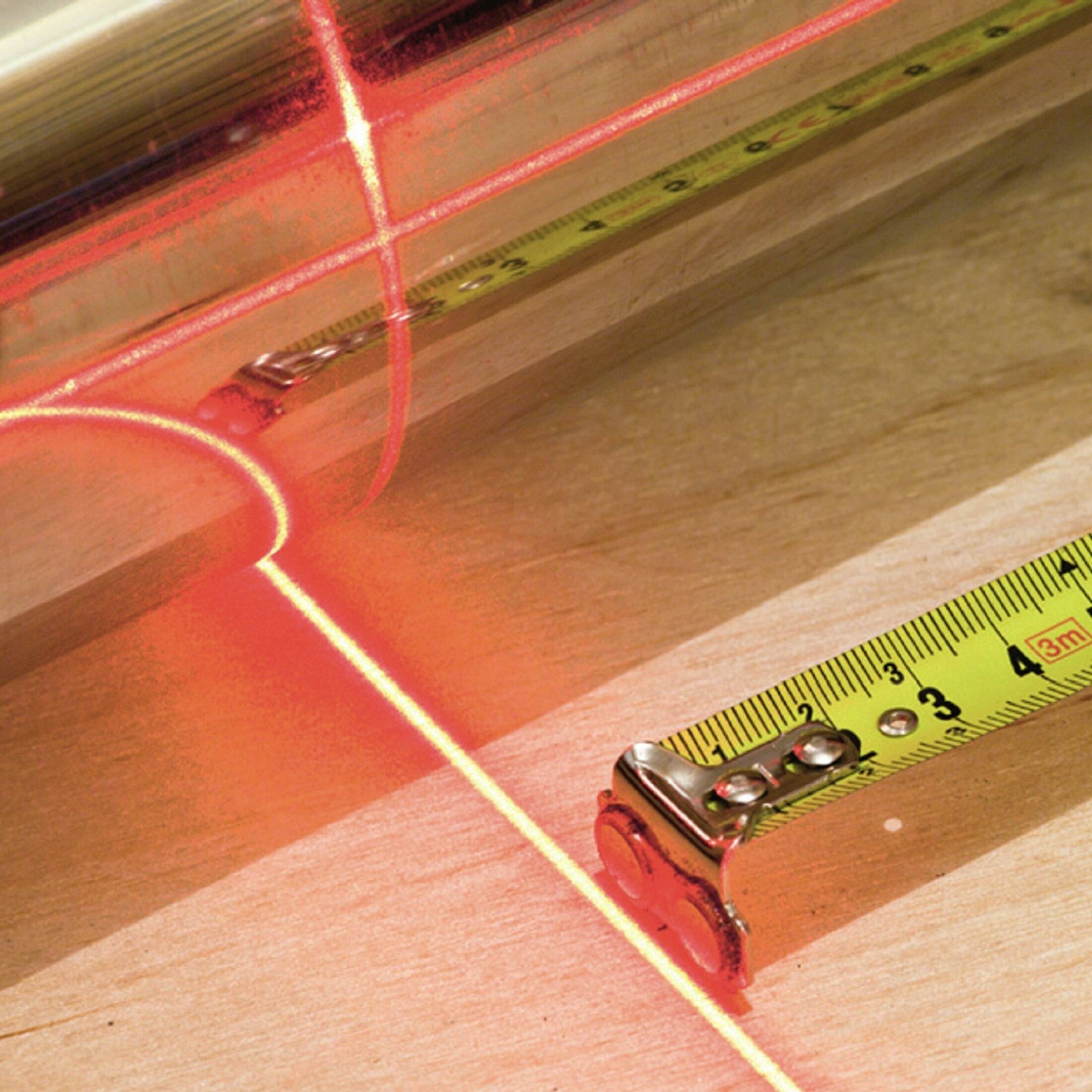

Metalna cijev na drvenom površini, osvjetljena crvenom laserskom zrakom i mjernom trakom.

Tehnički nacrt kruga s unutarnjom rupom. Vanjski promjer Ø 10, unutarnji promjer Ø 3,6.

'Tehnički crtež cilindričnog objekta s dimenzijama: promjer 10, duljina 22. Dva kabela virе.'

Cilindrični senzor s dva istaknutna žica.

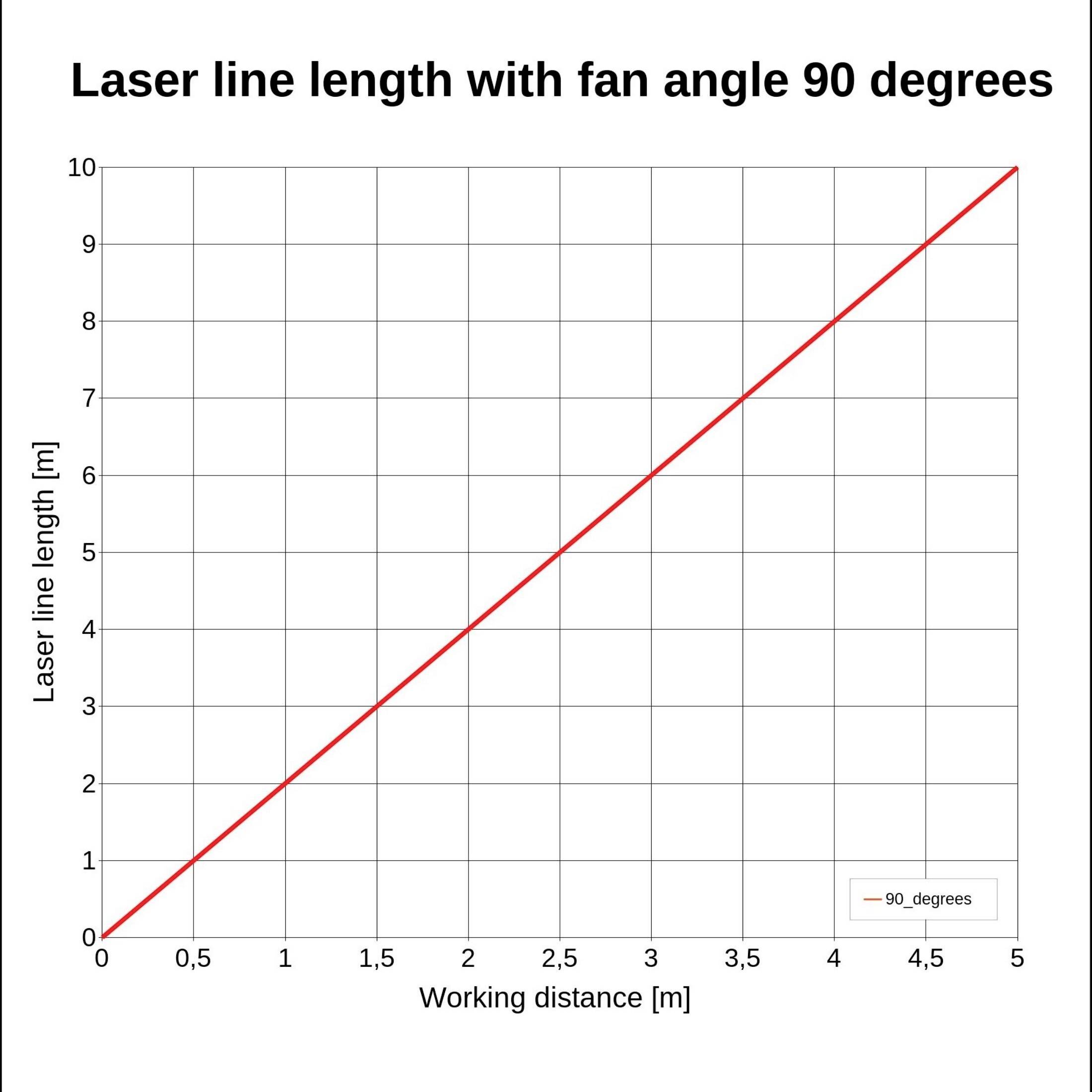

Dijagram prikazuje linearnu vezu između radne udaljenosti (m) i duljine laserske linije (m) pri kutu lepezastog mlaza od 90 stupnjeva.

1/7

Vrsta proizvoda

linijski laser

Zračenje - značajke

linija

Valna duljina

635 nm

Snaga

5 mW

Promjer

10 mm

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,10.11.

96 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (51,99 € / komad)

51,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Laserfuchs linijski laser linija 5 mW

Kategorija lasera: 1
Zračenje - značajke: linija

Više informacija

Tehnički podaci

Materijal: mesing
Optička snaga: 5mW
Životni vijek: 2.000 sati
Radna temperatura: -20°C – 40 °C
Temperatura skladištenja: -40°C - 80°C
Oblik grede: linija
Laserska klasa 1
Divergencija: H - 1,0 mrad
Kut otvaranja: 90 °
Radna udaljenost: 1m
Optika: Akrilna leća
Laserska tehnologija: dioda
Fokus: fiksni (1000 mm)
Stambeni potencijal: VDD(+)
Potencijal kućišta: VDD(+)Fokus: fiksni (1000mm)
Boja GND kabela: crna
Dužina kabela: 600 mm
Vrsta kabela: 26AWG, 0,14 mm²
Izlazni promjer optike: 6 mm
Zaštitna leća: da

Vrsta proizvoda: linijski laser

Zračenje - značajke: linija

Svojstva žarišta: fiksni fokus 1000 mm

Valna duljina: 635 nm

: 5 mW

Promjer: 10 mm

Dužina: 22 mm

Kategorija lasera: 1

Kut otvaranja: 90°

Odstupanje zrake: 1.0 mrad

Radna udaljenost: 1 m

Radni napon: 6 V/DC

Pogonska struja: 45 mA

Materijal: mjed

dim.: (Ø x D) 10 mm x 22 mm

Težina: 8.5 g

RoHS-konforno: Da

Maks. temperatura: 40 °C

Min. temperatura: -20 °C

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2987424 Laserfuchs linijski laser linija 5 mW

Informacije

Informacije 2987424 Laserfuchs linijski laser linija 5 mW

Izjava o sukladnosti

Izjava o sukladnosti 2987424 Laserfuchs linijski laser linija 5 mW

Izvedba

Linijski laser, crveni, 635nm, 5mW, 90°, laserska klasa 1, fokus 1m, 3-6V DC, 10x22mm
Tip LFL635-5-6(10x22)90-2000h-C600 je linijski laserski modul koji je znatno vidljiviji zahvaljujući valnoj duljini od 635 nm od usporedivog lasera sa 650 nm. Laser ima kompaktan dizajn (10x22 mm). Vijek trajanja laserskog modula veći je od 2000 sati. Kut otvaranja od 90° stvara lasersku liniju duljine 2m na udaljenosti od 1m. Potrošnja struje je vrlo niska na približno 45mA, tako da se 2 baterije mogu lako koristiti za napajanje i laserski modul se može koristiti mobilni. Na primjer, možete koristiti našu bateriju s 2 x 1,5 V baterije (AA) kao napajanje. Ovaj linijski laser koristi se, na primjer, u uređajima za niveliranje, sustavima za lasersko označavanje i za precizno pozicioniranje objekata. Tipična područja primjene su jeftine aplikacije. Ovaj modul spada u klasu lasera 1.
Karakteristike grede: linija, debljina linije 1.2mm@1m; Laseri od 635nm imaju bolju vidljivost od npr. lasera od 650nm.
Optička snaga: 5mW (klasa lasera 1); Fokus 1m
Kompaktan dizajn: 10x22 mm; Kut otvaranja: 90°; Odstupanje osi: do 3,0°
Kut otvaranja (90°) stvara lasersku liniju duljine 2 m na radnoj udaljenosti od 1 m.
Za primjenu u npr. laserskim libelama, sustavima laserskog označavanja, robotici i izložbenom sektoru. Napajanje 3V do 6V. Za napajanje možete koristiti našu Picotronic bateriju 3V ili Picotronic LFNT-3 napajanje, na primjer.
Ovaj tekst je strojno preveden.
