Name: Kendrion okretni magnet 24 V/DC 6 W D 39-BOR-F-DS9420-24V DC 100 ED
Brand: Kendrion
SKU: 3168426
Availability: BackOrder

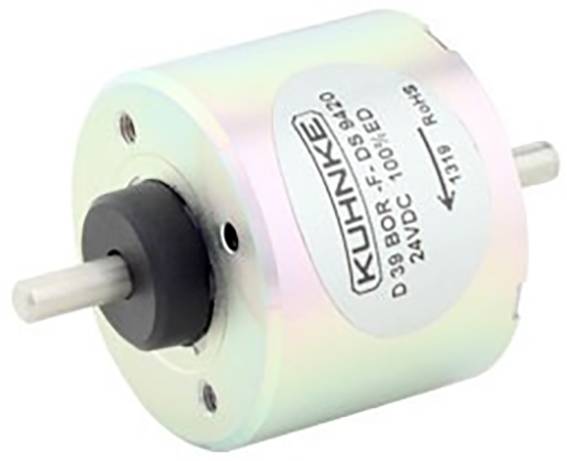

Mali elektromotor s natpisom 'KUHNKE D 39BOR F-DS 8430 24VDC 100%ED'.

Tehnički nacrt električnog utikača s mjerama u milimetrima. Lijevo pogled sa strane, desno prednji pogled; prikazuje rupe i navoje.

1/2

Vrsta proizvoda

okretni magnet

Priključak

pletenica

Nazivni napon

24 V/DC

Snaga

6 W

Tip

D 39-BOR-F-DS9420-24V DC 100 ED

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,03.12.

Broj

kom. - zaliha Njemačka

Ukupno (289,00 € / komad)

289,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Kendrion okretni magnet 24 V/DC 6 W D 39-BOR-F-DS9420-24V DC 100 ED

Više informacija

Tehnički podaci

Spajanje: višežilna žica
Početni moment: 0,18 Ncm
Kut rotacije: 95°
Trajanje uključivanja 100%
Snaga: 6 W
Konačni zakretni moment: 1,2 Ncm
Nazivni napon (DC): 24V
Povratna opruga: Da
Vremenska konstanta: 12 ms

Vrsta proizvoda: okretni magnet

Tip: D 39-BOR-F-DS9420-24V DC 100 ED

Oblika kučišta: cilindrični

Priključak: pletenica

Duljina kabela: 200 mm

Nazivni napon: 24 V/DC

: 6 W

Granična temperatura: +130 °C

Granična temperatura (maks.): +130 °C

Težina: 0.16581 kg

Vrijeme uključivanja: 100 %

RoHS-konforno: Da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3168426 Kendrion okretni magnet 24 V/DC 6 W D 39-BOR-F-DS9420-24V DC 100 ED

Upute za rad i sigurnost

Upute za rad i sigurnost 3168426 Kendrion okretni magnet 24 V/DC 6 W D 39-BOR-F-DS9420-24V DC 100 ED

Opis

Rotirajući magneti tipa Kuhnke D 3. Standardna izvedba, s završetkom osovine s obje strane, meko podesivom povratnom oprugom na kraju osovine u smjeru kazaljke na satu; Izvedba: cilindrična, kut rotacije: 45° ili 95°, nazivni napon: 24 VDC, nazivna struja: 250 mA, nazivni otpor: 97,2 ohma, dopušteni relativni radni ciklus (ED): 100%, priključci: 200 mm dugačke žice sa slobodnim krajevi, vremenska konstanta: približno 2,5 do 12 ms, ispitni napon: 2500 Veff., klasa izolacije: +130 °C, težina: približno 150 g. Tehničke karakteristike (tip, kut zakretanja (Dw), početni moment (Ad), završni moment (Ed)): D 39-BOR-F-DS9420-24VDC, Dw 95°, Ad 0,18, Ed 1,20 Ncm

Ovaj tekst je strojno preveden.
