Name: Kendrion okretni magnet 24 V/DC 6 W D 34-BOR-F-DS9420-24V DC 100 ED
Brand: Kendrion
SKU: 3168377
Availability: BackOrder

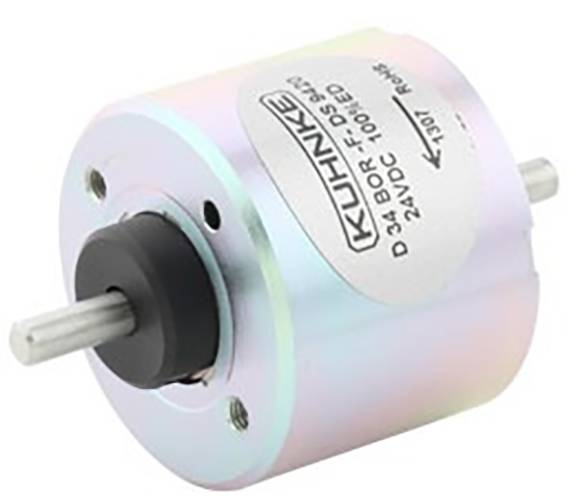

'Cilindričan elektromagnetski aktuator, marka Kuhnke, model D-38OR F-05ED, 24VDC.'

Tehnički crtež električne komponente s dimenzijama: promjer 35 mm, rupe za M3 vijke, ukupna duljina 27,5 mm.

1/2

Vrsta proizvoda

okretni magnet

Priključak

pletenica

Nazivni napon

24 V/DC

Snaga

6 W

Tip

D 34-BOR-F-DS9420-24V DC 100 ED

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,03.12.

Broj

kom. - zaliha Njemačka

Ukupno (279,00 € / komad)

279,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Kendrion okretni magnet 24 V/DC 6 W D 34-BOR-F-DS9420-24V DC 100 ED

Više informacija

Tehnički podaci

Spajanje: višežilna žica
Početni moment: 0,65 Ncm
Kut rotacije: 45°
Trajanje uključivanja 100%
Snaga: 6 W
Konačni moment: 1,6 Ncm
Nazivni napon (DC): 24V
Povratna opruga: Da
Vremenska konstanta: 12 ms

Vrsta proizvoda: okretni magnet

Tip: D 34-BOR-F-DS9420-24V DC 100 ED

Oblika kučišta: cilindrični

Priključak: pletenica

Duljina kabela: 200 mm

Nazivni napon: 24 V/DC

: 6 W

Granična temperatura: +130 °C

Granična temperatura (maks.): +130 °C

Težina: 0.16292 kg

Vrijeme uključivanja: 100 %

RoHS-konforno: Da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3168377 Kendrion okretni magnet 24 V/DC 6 W D 34-BOR-F-DS9420-24V DC 100 ED

Upute za rad i sigurnost

Upute za rad i sigurnost 3168377 Kendrion okretni magnet 24 V/DC 6 W D 34-BOR-F-DS9420-24V DC 100 ED

Opis

Rotirajući magneti tipa Kuhnke D 3. Standardna izvedba, s završetkom osovine s obje strane, lagano podesivom povratnom oprugom na kraju osovine koja se okreće u smjeru kazaljke na satu; Izvedba: cilindrična, kut rotacije: 45° ili 95°, nazivni napon: 24 VDC, nazivna struja: 250 mA, nazivni otpor: 97,2 ohma, dopušteni relativni radni ciklus (ED): 100%, priključci: 200 mm dugačke žice sa slobodnim krajevi, vremenska konstanta: približno 2,5 do 12 ms, ispitni napon: 2500 Veff., klasa izolacije: +130 °C, težina: približno 150 g. Tehničke karakteristike (tip, kut zakretanja (Dw), početni moment (Ad), konačni moment (Ed)): D 34-BOR-F-DS9420-24VDC, Dw 45°, Ad 0,65, Ed 1,60 Ncm
