Name: Kendrion okretni magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED
Brand: Kendrion
SKU: 3168401
Availability: BackOrder

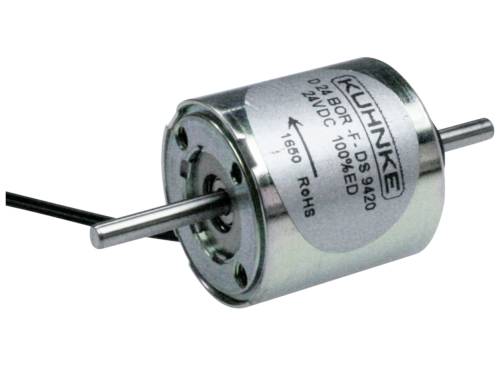

Kuhnke elektromagnet, cilindrični magnet sa čeličnom osovinom, otisnut tehničkim specifikacijama, pogodan za industrijske primjene.

Srebreni cilindrični elektromotor s crnim kabelima i metalnim osovinama na oba kraja.

Tehnički nacrt elektroničke komponente s dimenzijama: širina 25 mm, visina 18 mm, dubina stranica 15 mm, rupa za vijak M3.

1/3

Vrsta proizvoda

okretni magnet

Priključak

pletenica

Nazivni napon

24 V/DC

Snaga

3.8 W

Tip

D 24-BOR-F-DS9420-24V DC 100 ED

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,03.12.

Broj

kom. - zaliha Njemačka

Ukupno (259,00 € / komad)

259,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Kendrion okretni magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED

Više informacija

Tehnički podaci

Spajanje: višežilna žica
Početni moment: 0,18 Ncm
Kut rotacije: 45°
Trajanje uključivanja 100%
Snaga: 3.8 W
Konačni moment: 0,44 Ncm
Nazivni napon (DC): 24V
Povratna opruga: Da
Vremenska konstanta: 6 ms

Vrsta proizvoda: okretni magnet

Tip: D 24-BOR-F-DS9420-24V DC 100 ED

Oblika kučišta: cilindrični

Priključak: pletenica

Duljina kabela: 200 mm

Nazivni napon: 24 V/DC

: 3.8 W

Granična temperatura (maks.): +130 °C

Težina: 0.08135 kg

Vrijeme uključivanja: 100 %

RoHS-konforno: Da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3168401 Kendrion okretni magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED

Upute za rad i sigurnost

Upute za rad i sigurnost 3168401 Kendrion okretni magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED

Opis

Rotirajući magneti tipa Kuhnke D 2. Standardna izvedba, s završetkom osovine s obje strane, lagano podesivom povratnom oprugom na kraju osovine koja se okreće u smjeru kazaljke na satu; Izvedba: cilindrična, kut rotacije: 45° ili 95°, nazivni napon: 24 VDC, nazivna struja: 160 mA, nazivni otpor: 151 Ohm, dopušteni relativni radni ciklus (ED): 100%, priključci: 200 mm duge žice sa slobodnim krajevi, vremenska konstanta: približno 2,0 do 6,0 ms, ispitni napon: 1500 Veff., klasa izolacije: +130 °C, težina: približno 75 g. Tehničke karakteristike (tip, kut zakretanja (Dw), početni moment (Ad), završni moment (Ed)): D 24-BOR-F-DS9420-24VDC, Dw 45°, Ad 0,18, Ed 0,44 Ncm

Ovaj tekst je strojno preveden.
