KD Elektronik 26052 regulator broja okretaja sustav sabirnica 1250 W
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji

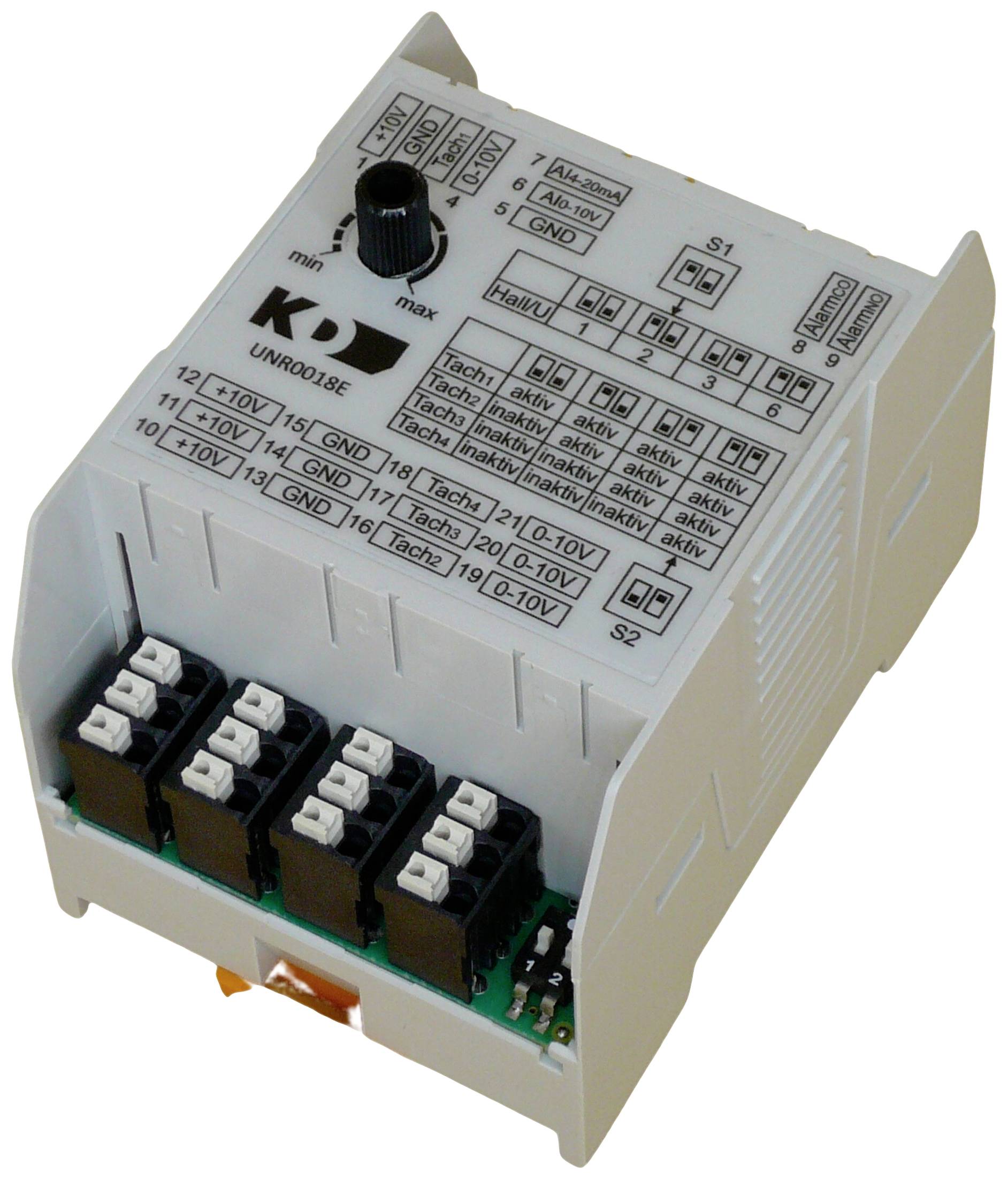

KD Elektronik 26052 regulator broja okretaja sustav sabirnica 1250 W
- Praćenje i podešavanje brzine do četiri EC ventilatora
- Brzina podesiva pomoću integriranog okretnog gumba (pot) ili vanjskih standardnih signala (4…20 mA, 0…10 V)
- Napajanje izravno iz pomoćnog napona (+10 VDC) EC ventilatora - nije potrebno zasebno napajanje
Tehnički podaci
- Vrsta proizvoda
regulator broja okretaja
- Radni napon
10 V
1250 W
- Kapacitet kontaktnog opterećenja (maks.)
5 A
- Vrsta montaže
sustav sabirnica
- Boja
svijetlosiva
- dim.
(D x Š x V) 76 x 52.5 x 60 mm
- Širina
52.5 mm
- Visina
60 mm
- Dužina
76 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2901004 KD Elektronik 26052 regulator broja okretaja sustav sabirnica 1250 W
Upute za rad i sigurnost
Upute za rad i sigurnost 2901004 KD Elektronik 26052 regulator broja okretaja sustav sabirnica 1250 W
Opis
Modul se koristi za nadzor do četiri ventilatora koji imaju Hall izlaz (taho). Kvar nadziranog ventilatora signalizira se putem alarmnog releja (bezpotencijalni zatvarač) i LED-a.
Možete koristiti DIP sklopku da postavite koji se spojevi ventilatora nadziru. Nadalje, prag brzine ispod kojeg se javlja greška može se postaviti pomoću DIP prekidača.
Osim funkcije nadzora, brzinu ventilatora moguće je kontrolirati i putem ugrađenog okretnog gumba (potenciometra) ili putem ulaza 4 - 20 mA ili 0 - 10 V. Najveća vrijednost s dva ulaza i potenciometra je uvijek izlazna.
Modul se napaja preko +10 VDC pomoćnog napona ventilatora i ima maksimalnu potrošnju struje od 1,0 mA. Ventilatori se moraju isporučiti zasebno.
Ovaj tekst je strojno preveden.
Možete koristiti DIP sklopku da postavite koji se spojevi ventilatora nadziru. Nadalje, prag brzine ispod kojeg se javlja greška može se postaviti pomoću DIP prekidača.
Osim funkcije nadzora, brzinu ventilatora moguće je kontrolirati i putem ugrađenog okretnog gumba (potenciometra) ili putem ulaza 4 - 20 mA ili 0 - 10 V. Najveća vrijednost s dva ulaza i potenciometra je uvijek izlazna.
Modul se napaja preko +10 VDC pomoćnog napona ventilatora i ima maksimalnu potrošnju struje od 1,0 mA. Ventilatori se moraju isporučiti zasebno.
Ovaj tekst je strojno preveden.
Izvedba
- Regulator brzine / nadzor u kućištu
- do 4 EC ventilatora
- 10VDC (Tolerancija: 9,70-12,4VDC)
- Ulazna struja maks. 1.0mA
- 76x52,2x60 mm
- Kompatibilan s EC ventilatorima tvrtke ebm-papst s Hall/tacho izlazom i 0…10 V upravljačkim ulazom
- Obavijest o kvaru putem bespotencijalnog alarmnog kontakta (mogućnost opterećenja do 250 VAC / 30 VDC, 5 A)
- Konfigurira se preko DIP prekidača
- Montaža: standardna montažna letvica 35 mm (TS 35)
- Radna temperatura: -25…+70 °C
- Praćenje i otkrivanje kvarova ventilatora/ventilatora, puhala i motora s Hall izlazom
- Podešavanje brzine ili kontrola ventilatora/ventilatora, puhala i motora s upravljačkim ulazom (0…10 V)
- Primjena u razvodnim ormarima, uređajima za grijanje, uređajima za ventilaciju i klimatizaciju kao iu automatizaciji zgrada
Isporuka uključuje
- 1 regulator brzine
