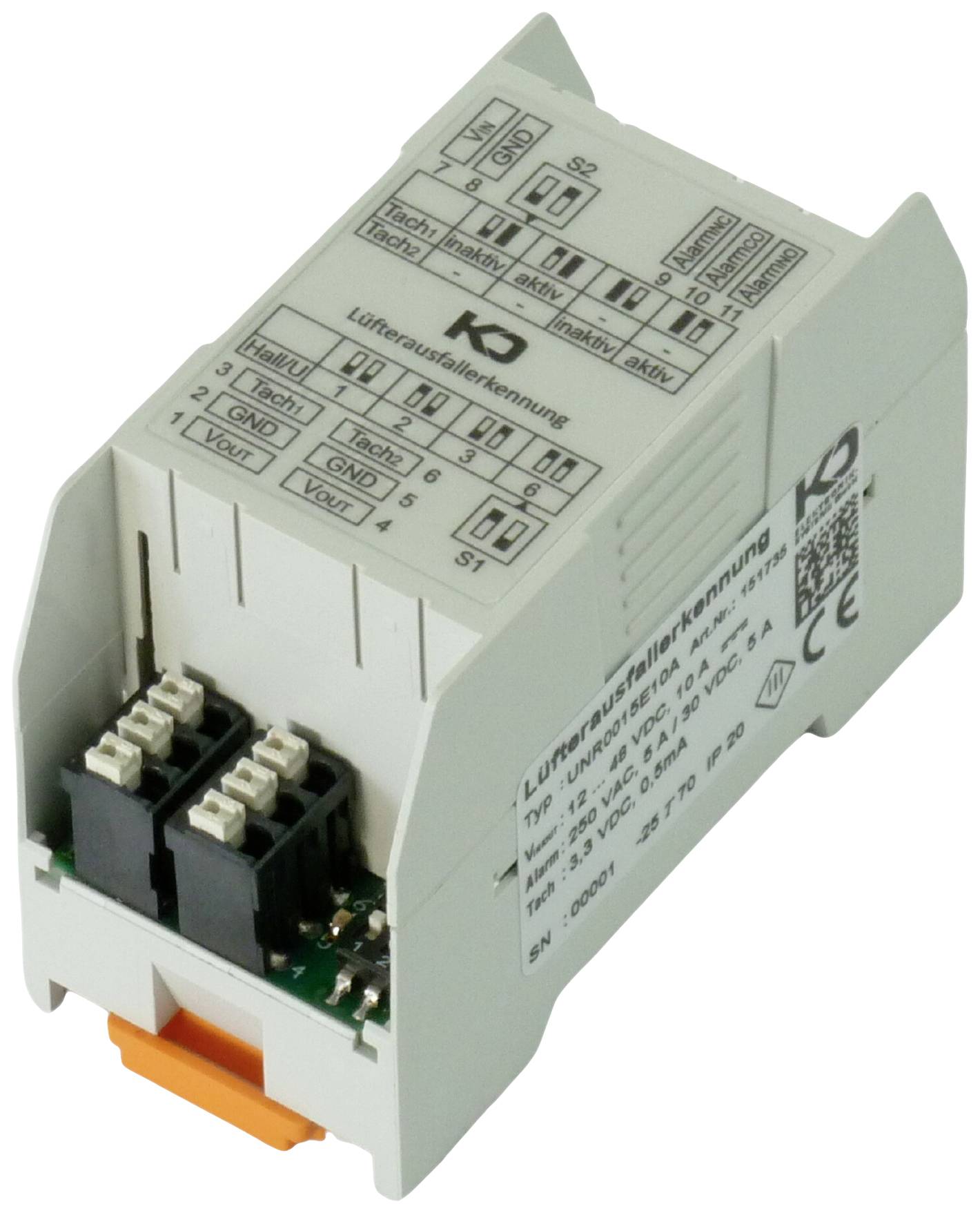

KD Elektronik 151735 svijetlosiva

Detekcija kvara ventilatora koristi se za nadzor jednog ili dva ventilatora koji imaju Hall izlaz (taho). AC ili DC ventilatori se mogu nadzirati, pri čemu se mogu direktno spojiti DC ventilatori sa strujom potrošnje do 10 A (ukupno 10 A za dva ventilatora). U tu svrhu, opskrbni priključak modula spojen je izravno na priključke ventilatora. AC ventilatori moraju se isporučiti zasebno.

DIP sklopka S2 može se koristiti za podešavanje za svaki od dva priključka ventilatora nadzire li se ili ne. Broj Hallovih impulsa po okretaju, koji ovisi o vrsti ventilatora, mora se podesiti pomoću druge DIP sklopke S1. Modul zatim izračunava brzinu iz signala tahometra ventilatora i uspoređuje je s fiksnom vrijednošću praga. Modul javlja da vrijednost praga nije dosegnuta preko alarmnog kontakta i crvene LED diode, koja je prisutna na svakom od dva priključka ventilatora.

Alarmni kontakt (bezpotencijalni preklopni kontakt) radi na takav način da je pod naponom tijekom rada bez grešaka i ispada u slučaju greške ili nestanka struje. Do greške dolazi ako je prag brzine na nadziranoj vezi ventilatora ispod praga brzine najmanje 10 sekundi. Ako greška više ne postoji, alarmni kontakt se resetira. Nadzor ventilatora se aktivira tek 10 sekundi nakon uključivanja napona napajanja. Kontakt alarma je pod naponom tijekom ovog vremena pokretanja.
