Kathrein EXD 154 satelitski multiprekidač
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (379,00 € / komad)
379,00 €
sa PDV-om
Kathrein EXD 154 satelitski multiprekidač
Istaknuti proizvodi i detalji
- Univerzalni višestruki prekidač s automatskim prepoznavanjem načina rada. Standardnim TV-om ili 16 prijamnika može se upravljati u načinu rada s jednim kabelom na svakoj vezi.

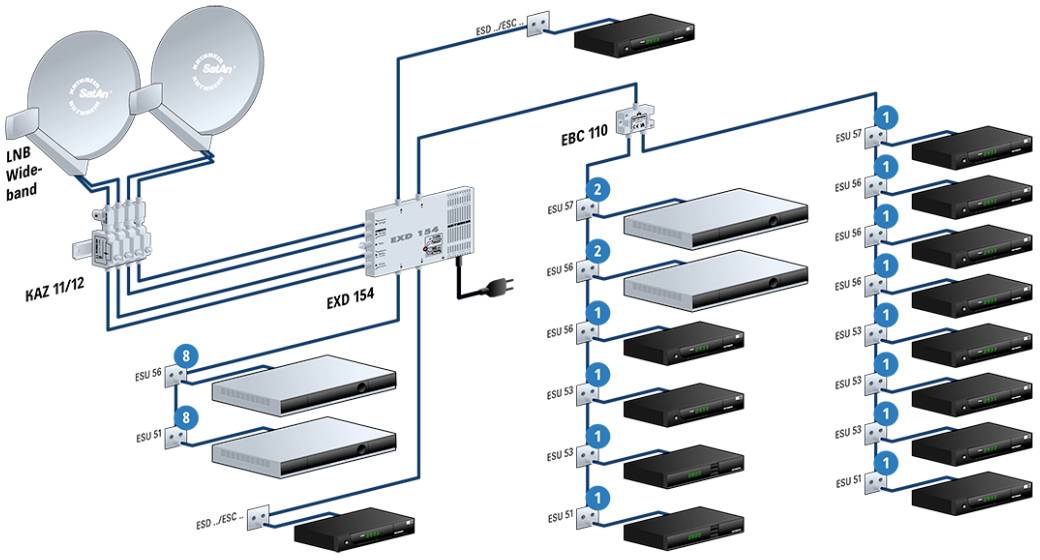

- Podržane su i automatski se prepoznaju sve vrste signalizacije: 14/18 V, 0/22 kHz (naslijeđe), DiSEqCTM 1.0, standardi s jednim kabelom prema EN 50494, kao i prošireni skup naredbi prema EN 50607 (SCD2 ili JESS); Također je moguće koristiti PIN kodove u radu s jednim kabelom. Najnovija IC tehnologija s cjelovitim opsegom snimanja osigurava najbolju kvalitetu signala. Ulazi su širokopojasni i njima se također može upravljati sa širokopojasnim LNB-om (npr. UAS 582). Tako se može primijeniti sustav višestrukog uvlačenja; (Za dva LNB-a televizor mora podržavati DiSEqCTM ili standard s jednim kabelom).
- Integrirani AGC (Automatic Gain Control) osigurava konstantnu razinu izlaza satelitskih IF signala i time veću rezervu u distribuciji.
- Ako su svi TV / prijamnici isključeni, višestruka sklopka više ne koristi električnu energiju. Ako je aktivirano Kathrein Powersaving, LNB (i) su također isključeni.
- Integrirana jedinica za napajanje za napajanje LNB-a vrlo je učinkovita i otporna na kratke spojeve.

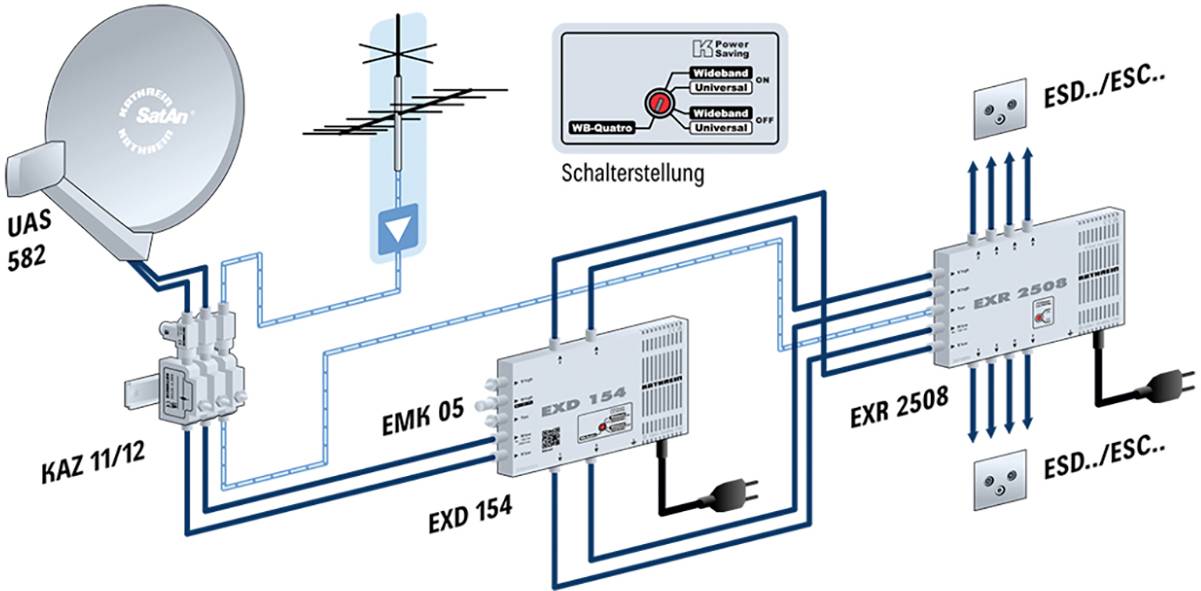

- Širokopojasni način rada u Quatro načinu rada: Ovdje se dva ulaza širokopojasnog LNB-a trajno pretvaraju u četiri izlaza višestrukog prekidača. Izlazi EXD 154 ponašaju se poput Quatro LNB-a, tako da se može spojiti još jedan standardni višestruki prekidač.
- Za unutarnju ugradnju
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Vrsta proizvoda
satelitski multiprekidač
- Frekvencija (min.)
5 MHz
- Frekvencija (maks.)
2350 MHz
- Zemlj. ublažavanje
9 dB
- Širina
215 mm
- Visina
148 mm
- Dubina
43 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2308311 Kathrein EXD 154 satelitski multiprekidač
Upute za rad i sigurnost
Upute za rad i sigurnost 2308311 Kathrein EXD 154 satelitski multiprekidač
Opis
Izvedba
- Digitalni širokopojasni multisklopka
- Ulazi: 5-862 MHz, 300-2350 MHz
- Izlazi: 4 x SAT-IF ili 4 x 16 korisničkih opsega.
