Joy-it teensy40audio ploča za proširenje

Zelena elektronička tiskana pločica s mikro-kontrolerom, micro SD-utorima i audio priključkom. Koristi se u elektroničkim projektima.

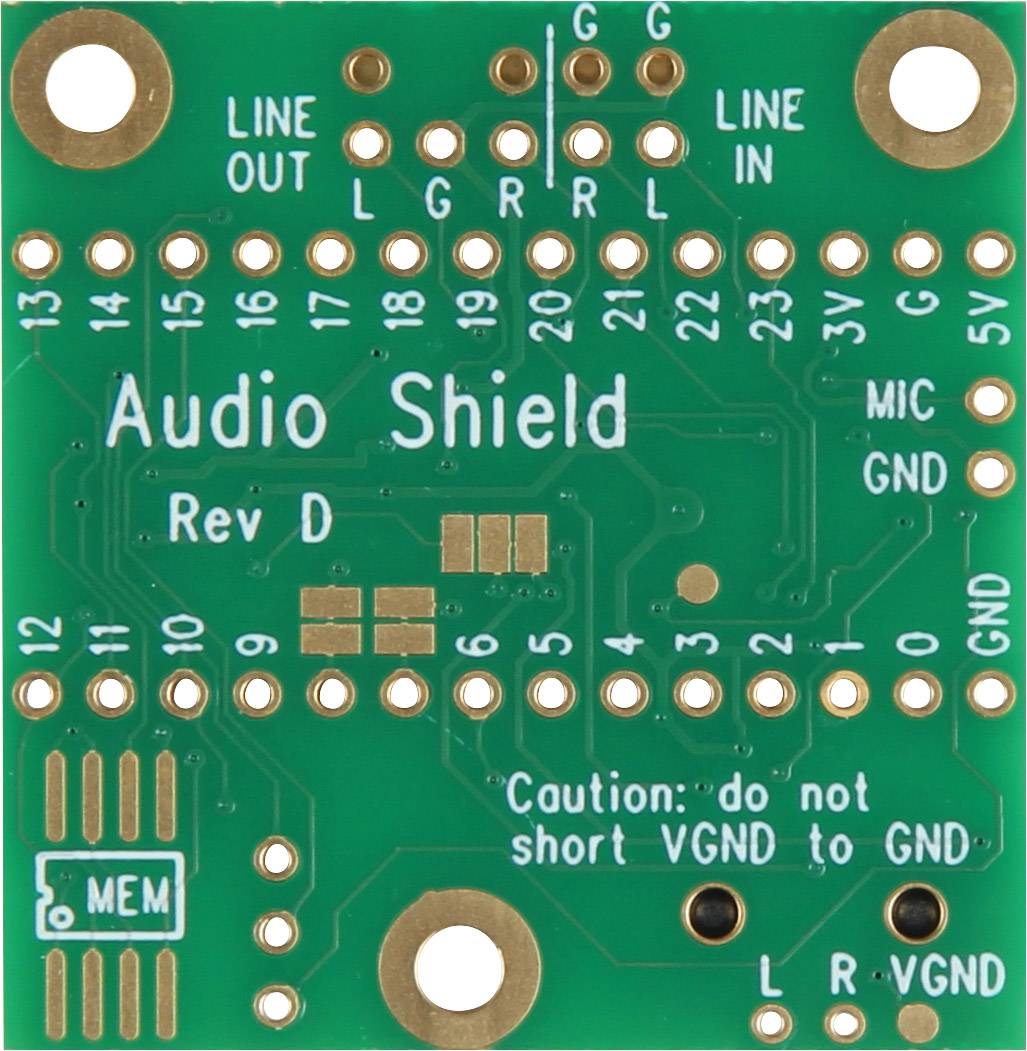

Audio Shield pločica s oznakama za audio i mikrofonske priključke, napajanje i upozorenje 'Oprez: ne kratko spajati VGND i GND'.

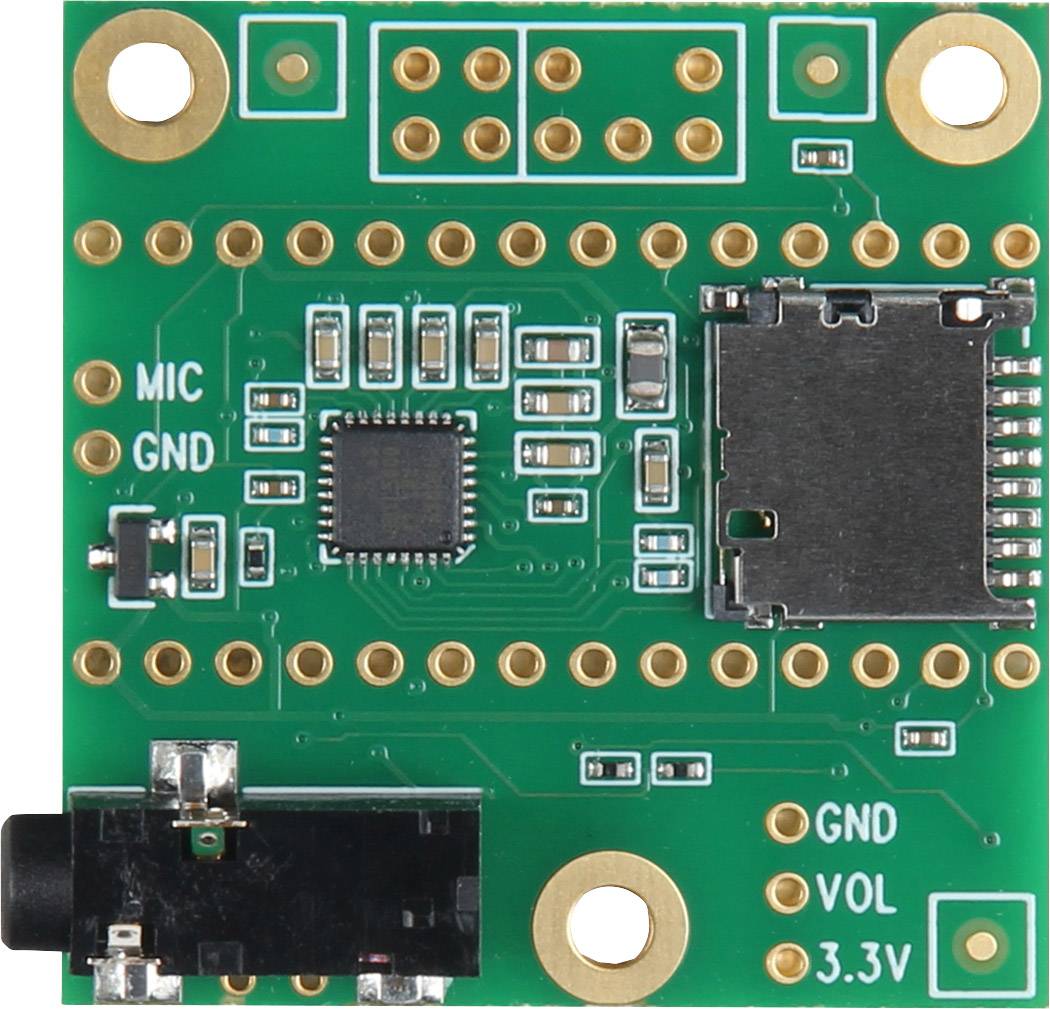

Zelena elektronička tiskana ploča s različitim priključcima i centralnim mikročipom. Lijevo se nalaze mikrofon i GND priključak.

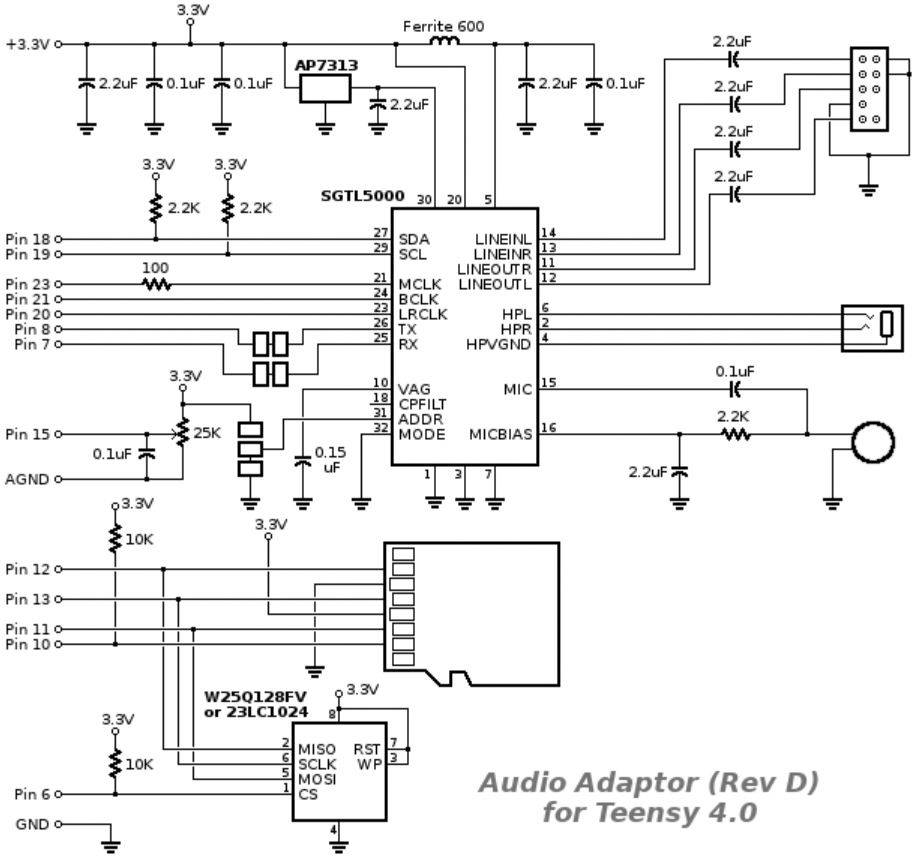

'Električna shema audio adaptera (Rev D) za Teensy 4.0 s rasporedom pinova, 3.3V i GND priključcima, prikazuje električni protok i komponente.'

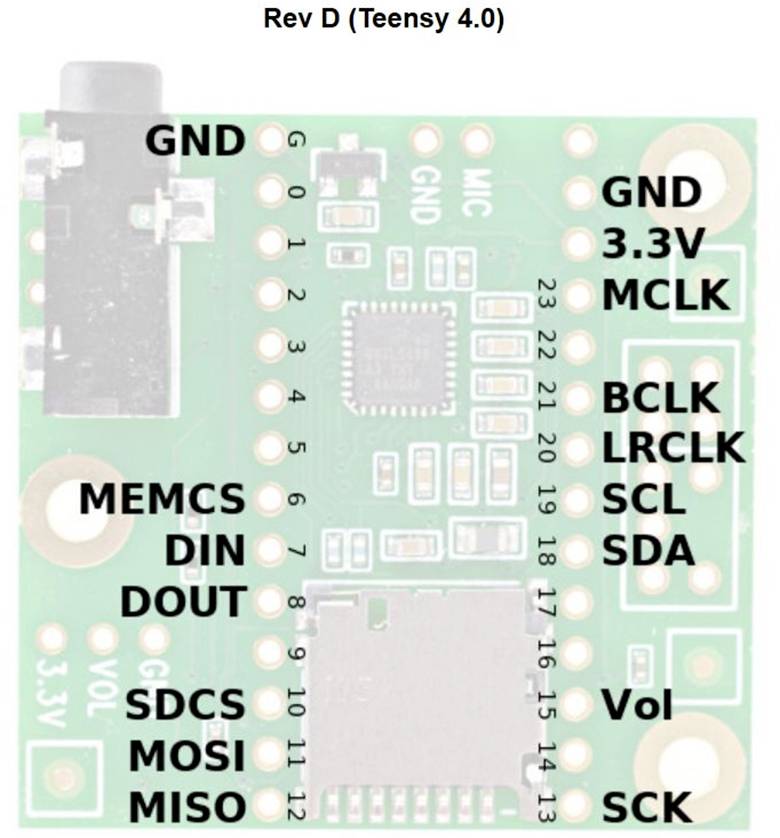

Platina Teensy 4.0: Oznake pokazuju priključke poput GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Raspored pinova prikazan za referentne svrhe.
1/5
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pet,30.10.
20 kom. - zaliha Njemačka
Broj
Ukupno (24,99 € / komad)
24,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Joy-it ploča za proširenje

  • SGTL5000 audio čip
  • I2C igle SDA i SCL za podešavanje parametara
  • I2S signali, TX (na slušalicama i / ili line-outu) i RX (s line-in-a ili mikrofona)
  • 3 sata: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Tehnički podaci

  • • SGTL5000 audio čip
  • • I2C igle SDA i SCL za podešavanje parametara
  • • I2S signali, TX (na slušalicama i / ili line-outu) i RX (s line-in-a ili mikrofona)
  • • 3 sata: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
  • • SGTL5000 radi u "podređenom načinu", pri čemu su svi njegovi čepovi za ulaza
Frekvencija takta

11.29 MHz

Interni konektori

utikač s vratnicom

Vrsta proizvoda

ploča za proširenje

Sučelja

I²C

Vrsta alata

pojačalo zvuka

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2240248 Joy-it teensy40audio ploča za proširenje

Opis

S ovim audio adapterom možete jednostavno dodati visokokvalitetni zvuk sa 16-bitnim i 44,1 kHz frekvencijom uzorkovanja (kvaliteta CD-a) svojim projektima pomoću Teensy 4.0. Podržavaju stereo slušalice i stereo linijski izlaz, kao i stereo linijski ulaz ili mono mikrofonski ulaz.

Pomoću Teensy Audio knjižnice možete istovremeno koristiti ulaz i izlaz zajedno s alatima za uređivanje zvukova kako biste lako stvorili sve vrste sofisticiranih audio aplikacija. Možete reproducirati više zvučnih datoteka, kreirati sintetičke oblike valova, primjenjivati efekte, miješati više strujanja i reproducirati visokokvalitetni zvuk putem slušalica ili izravnih pinova.

Teensy 3.x imaju Cortex-M4 DSP upute koje nude mnogo računalne snage za FFT u realnom vremenu (analiza spektra) i tako otvaraju mogućnost stvaranja naprednih zvučno reaktivnih projekata.

Dva od ovih 14x1 pinova mogu se jednostavno lemiti zajedno Teensy 3.x i audio ploču. Mogu se spojiti zajedno pomoću 14-polne utičnice i 14-polnog zaglavka.

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • Audio ploča

Napomene

teensy; Audio4; Teensy 4.0; Audio adapter; Zvučna kartica; Zvučna kartica; mikrokontrolera
