Joy-it Measurement Kit osciloskop, generator signala, multimetar 1 kHz - 100 kHz trokut, puls, pravokutnik, sinusni val
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- SPECIFIKACIJE OSCILOSKOPA
- Brzina uzorkovanja: 10MS/s
- Analogna propusnost: 0 - 500 kHz
- Ulazni otpor: 1MΩ
- Spoj: AC/DC
- Raspon ispitnog napona
- 1:1: 80 Vpp (-40 V - 40 V)
- 10:1: 800 Vpp (-400 V - 400 V)
- Vertikalna osjetljivost: 10 mV/div - 10 V/div
- Horizontalni vremenski raspon: 10 μs - 10s
- Načini okidanja Automatski, Normalni, Jednostruki
- Vrste okidača Silazni rub, Rastući rub
- Mjerljive komponente
- hFE veći od 10, hFE manji od 600
- faktor pojačanja (hFE),
- Napon baza-emiter (Ube)
- Reverzna struja kolektor-emiter
- (Iceo, Ices),
- Prednji pad napona zaštitne diode (Uf)
- Diode
- Pad napona prema naprijed manji od 5V,
- prijelazni kapacitet,
- povratna struja
- Zener diode
- 1-2-3: pad napona naprijed,
- Napon naprijed u obrnutom smjeru
- Testni raspon: 0,01 - 4,5 V
- KAA: prednji napon u
- Smjer blokiranja
- Testni raspon: 0,01 - 24V
- tranzistori s efektom polja
- JFET: kapacitivnost vrata (Cg), odvodna struja (Id na Vgs), prednji pad napona zaštitne diode (Uf)
- IGBT: odvodna struja (Id na Vgs), prednji pad napona zaštitne diode (Uf)
- MOSFET: Napon uključivanja (Vt), kapacitivnost vrata (Cg), otpor odvod-izvor (Rds), prednji pad napona zaštitne diode (Uf)
- Silikonski ispravljači i tiristorske triode
- Uklopni napon mali 5V
- Struja okidača vrata mala 6mA
- Napon vrata
- Kondenzatori: kapacitet od 25 pF - 100 mF, faktor gubitka (Vloss)
- Otpornici: 0,01Ω - 50MΩ
- Zavojnice: 10uH - 1000uH
- Vrijednost induktiviteta, DC otpor
- Baterije: vrijednost napona 0,01 - 4,5 V, pozitivni i negativni polaritet
- Ulazni napon: 0 - 16V
- GENERATOR SIGNALA
- Sinusni val: 1 - 100 kHz, 0 - 3,3 V, 50%
- Pravougaoni val: 1 - 100 kHz, 3,3 V, 50%
- Pulsni val: 1 - 100 kHz, 3,3 V, 0 - 100%
- Trokutasti val: 1 - 100 kHz, 0 - 3,3 V, 50%
- Zupčasti val: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
- Dodatne funkcije:
- Mjerenja DS18B20
- DHT11 mjerenja
- Infracrveno dekodiranje NEC protokol
- Prikaz korisničkog i podatkovnog koda, prikaz infracrvenog valnog oblika
- Testne funkcije: test kontinuiteta, naponi do 40 V
- Specifikacija multimetra
- Mjerenje napona, struje, otpora, dioda, kapaciteta, frekvencija i temperatura
- Dodatno mjerenje napona bez kontakta (NCV).
- Mjerenje vodova pod naponom
- Pohranjivanje do 8 skupova podataka
- 3 različita načina mjerenja (normalno, način snimanja, način praćenja)
- Mjerno područje temperature: -55 do +1300 °C
- Više mjerenja multimetrom
- Diode, ispitivanje kontinuiteta, NCV, kabeli pod naponom
- Točnost napona (DC) ±(0,5% + 3 znamenke)
- Točnost napona (AC) ±(1% + 3 znamenke)
- Preciznost struje (DC) ±(1,2% + 3 znamenke)
- Preciznost struje (AC) ±(1,5% + 3 znamenke)
- Preciznost otpora: 0 - 9,999 MΩ: ±(0,5% + 3 znamenke), veće od 9,999 MΩ: ±(1,5% + 3 znamenke)
- Preciznost kapacitivnosti: 0 - 999,9 μF: ±(2,0% + 5 znamenki), veće od 9,999 mF: ±(5,0% + 20 znamenki)
- Preciznost frekvencije: ±(0,1% + 2 znamenke)
- Preciznost temperature: ±(2,5% + 5 znamenki)
- Osigurač u ulazu struje: 10A, 1A
- Kapacitet baterije: 1500mAh
- Zaslon: 2,4" TFT zaslon, 240 x 320 piksela
- Izlazni oblik signala
Sinusni val, kvadratni val, pulsni val, trokutasti val, pilasti val
- Vrsta proizvoda
osciloskop
- Područje frekvencije
1 kHz - 100 kHz
- Izlazni oblici signala
trokut
puls
pravokutnik
sinusni val
- Prikaz
LCD
- Područje frekvencije (ARB)
1 - 100 kHz
tvornički standard (vlastiti)
- dim.
(Š x V) 85 mm x 103 mm
- Frekvencija (maks.)
100 kHz
- Frekvencija (min.)
1 kHz
- Širina
85 mm
- Visina
103 mm
- Sučelja (Funkcijski generatori)
USB-C
- Napajanje
akumulatorsko napajanje
USB
- Tip
Measurement Kit
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3207538 Joy-it Measurement Kit osciloskop, generator signala, multimetar 1 kHz - 100 kHz trokut, puls, pravokutnik, sinusni val
Podatkovna tablica 3207538 Joy-it Measurement Kit osciloskop, generator signala, multimetar 1 kHz - 100 kHz trokut, puls, pravokutnik, sinusni val
Upute za rad i sigurnost
Upute za rad i sigurnost 3207538 Joy-it Measurement Kit osciloskop, generator signala, multimetar 1 kHz - 100 kHz trokut, puls, pravokutnik, sinusni val
Opis

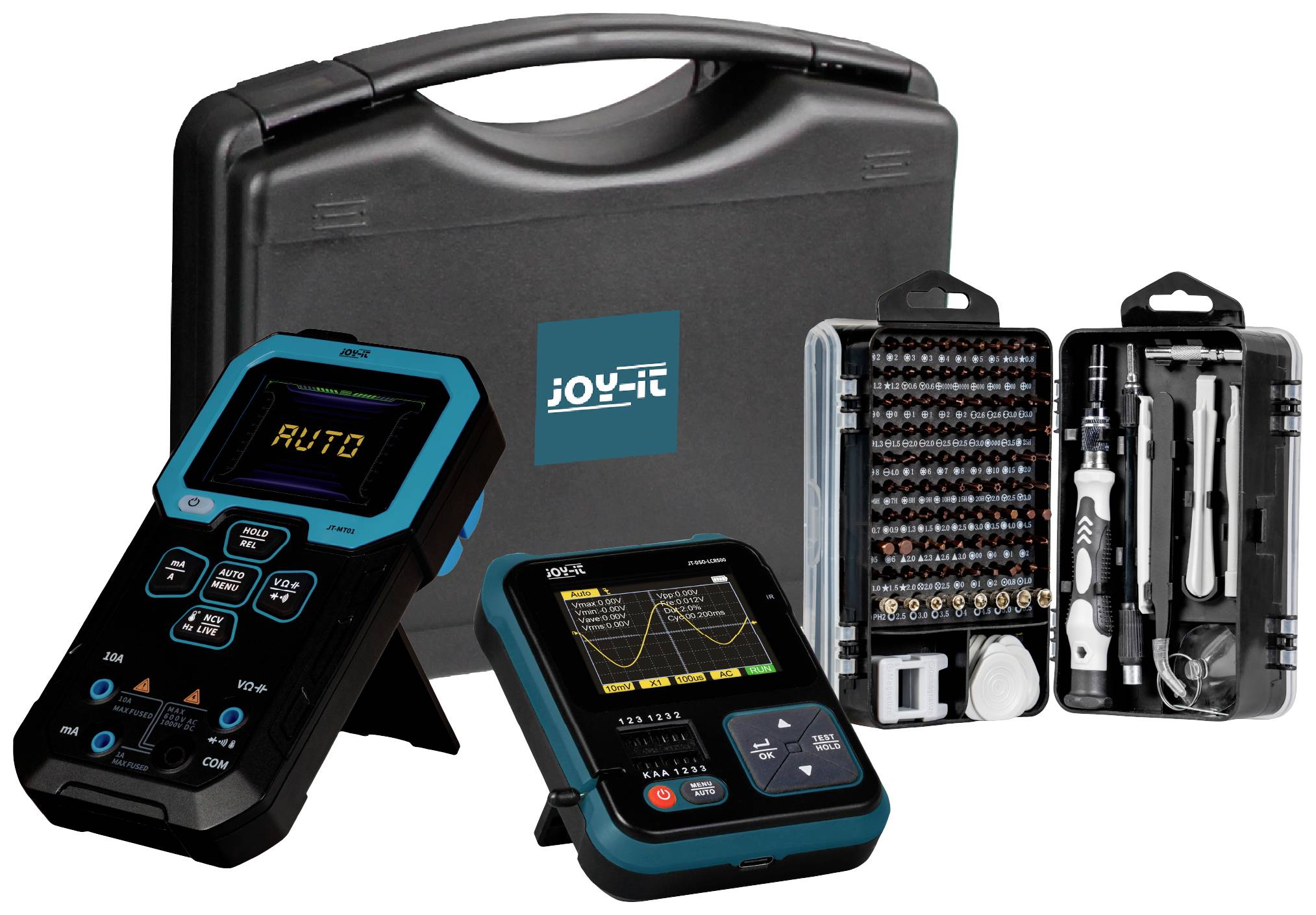

Komplet Joy-it mjerne tehnologije s uređajem 3-u-1 (digitalni osciloskop, tester komponenti, generator signala), preciznim multimetrom s beskontaktnim mjerenjem NCV-a i kompletom alata odvijača od 115 dijelova.
3 u 1 prijenosni digitalni osciloskop, tester komponenata, generator signala SMD LCR500
DSO-LCR500 kombinira prednosti digitalnog osciloskopa i višenamjenskog testera komponenti u kompaktnom i visokokvalitetnom kućištu. Uz pomoć digitalnog osciloskopa, ambiciozni majstori mogu procijeniti signale ovisne o vremenu bez potrebe za korištenjem skupe mjerne tehnologije. Multifunkcionalni tester komponenti također omogućuje brzo i automatsko prepoznavanje komponenti. Nadalje, naš DSO-LCR500 ima dodatne, korisne funkcije kao što su generator signala, infracrveni dekoder signala i mjerenje Zener dioda, DS18B20 senzora i DHT11 senzora. Uređaj je opremljen baterijom od 1500 mAh, koja se može jednostavno puniti preko USB-C®. Integrirano, sklopivo postolje čini rad još lakšim. Opsežan opseg isporuke uključuje SMD ispitne sonde, ispitne stezaljke, sonde, krokodilske kabele i BNC adaptere.
Precizni multimetar s beskontaktnim mjerenjem NCV, JT-MT01
JT-MT01 multimetar iz Joy-IT-a revolucionira svijet elektrotehnike za hobiste i profesionalce. Oličenje svestranosti, ovaj uređaj se pokazao nezamjenjivim partnerom za izvođenje svih električnih mjerenja, bilo da se radi o naponima, strujama,
Otpori, testovi dioda, mjerenja kapaciteta, analize frekvencija ili čak određivanja temperature. Ova sveobuhvatna funkcionalnost čini JT-MT01 švicarskim vojnim nožem među multimetrima.
Vrhunac ovog vrhunskog instrumenta je inovativna tehnologija mjerenja napona bez kontakta (NCV), koja korisnicima omogućuje sigurno prepoznavanje žica pod naponom bez izravnog kontakta. Ova značajka osigurava novu razinu sigurnosti i
Pogodnost u otklanjanju kvarova i održavanju električnih instalacija.
Zahvaljujući ergonomskom dizajnu, JT-MT01 savršeno leži u ruci, dok lako čitljiv zaslon jasno prikazuje sve izmjerene vrijednosti.
Njegova robusnost i pouzdanost čine ga vjernim suputnikom u svakoj radionici i za vanjsku upotrebu.
JT-MT01 poznat je ne samo po svojoj preciznosti i jednostavnosti korištenja, već i po svojoj sposobnosti da s lakoćom prevlada zahtjevne tehničke izazove. Bilo da ste iskusni profesionalac ili strastveni DIY entuzijast, ovaj multimetar je to
dizajniran da vaš rad učini učinkovitijim i sigurnijim. Uz JT-MT01 na svojoj strani, dobro ste opremljeni za otključavanje tajni elektrotehnike i podizanje vaših projekata na višu razinu.
Set alata za odvijače od 115 dijelova WE0001
U našem visokokvalitetnom setu alata od 115 dijelova pronaći ćete sve alate potrebne za popravak finih elektroničkih uređaja poput pametnih telefona i igraćih konzola.
Uz ukupno 98 nastavaka izrađenih od visokokvalitetnog alatnog čelika S2, uključuje alate za sigurno otvaranje, hvatanje i polugu.
Cijeli set pakiran je u prozirnu plastičnu kutiju za pohranu, koja se također može koristiti za razvrstavanje vijaka tijekom uporabe.
Ovaj tekst je strojno preveden.
3 u 1 prijenosni digitalni osciloskop, tester komponenata, generator signala SMD LCR500
DSO-LCR500 kombinira prednosti digitalnog osciloskopa i višenamjenskog testera komponenti u kompaktnom i visokokvalitetnom kućištu. Uz pomoć digitalnog osciloskopa, ambiciozni majstori mogu procijeniti signale ovisne o vremenu bez potrebe za korištenjem skupe mjerne tehnologije. Multifunkcionalni tester komponenti također omogućuje brzo i automatsko prepoznavanje komponenti. Nadalje, naš DSO-LCR500 ima dodatne, korisne funkcije kao što su generator signala, infracrveni dekoder signala i mjerenje Zener dioda, DS18B20 senzora i DHT11 senzora. Uređaj je opremljen baterijom od 1500 mAh, koja se može jednostavno puniti preko USB-C®. Integrirano, sklopivo postolje čini rad još lakšim. Opsežan opseg isporuke uključuje SMD ispitne sonde, ispitne stezaljke, sonde, krokodilske kabele i BNC adaptere.
Precizni multimetar s beskontaktnim mjerenjem NCV, JT-MT01
JT-MT01 multimetar iz Joy-IT-a revolucionira svijet elektrotehnike za hobiste i profesionalce. Oličenje svestranosti, ovaj uređaj se pokazao nezamjenjivim partnerom za izvođenje svih električnih mjerenja, bilo da se radi o naponima, strujama,
Otpori, testovi dioda, mjerenja kapaciteta, analize frekvencija ili čak određivanja temperature. Ova sveobuhvatna funkcionalnost čini JT-MT01 švicarskim vojnim nožem među multimetrima.
Vrhunac ovog vrhunskog instrumenta je inovativna tehnologija mjerenja napona bez kontakta (NCV), koja korisnicima omogućuje sigurno prepoznavanje žica pod naponom bez izravnog kontakta. Ova značajka osigurava novu razinu sigurnosti i
Pogodnost u otklanjanju kvarova i održavanju električnih instalacija.
Zahvaljujući ergonomskom dizajnu, JT-MT01 savršeno leži u ruci, dok lako čitljiv zaslon jasno prikazuje sve izmjerene vrijednosti.
Njegova robusnost i pouzdanost čine ga vjernim suputnikom u svakoj radionici i za vanjsku upotrebu.
JT-MT01 poznat je ne samo po svojoj preciznosti i jednostavnosti korištenja, već i po svojoj sposobnosti da s lakoćom prevlada zahtjevne tehničke izazove. Bilo da ste iskusni profesionalac ili strastveni DIY entuzijast, ovaj multimetar je to
dizajniran da vaš rad učini učinkovitijim i sigurnijim. Uz JT-MT01 na svojoj strani, dobro ste opremljeni za otključavanje tajni elektrotehnike i podizanje vaših projekata na višu razinu.
Set alata za odvijače od 115 dijelova WE0001
U našem visokokvalitetnom setu alata od 115 dijelova pronaći ćete sve alate potrebne za popravak finih elektroničkih uređaja poput pametnih telefona i igraćih konzola.
Uz ukupno 98 nastavaka izrađenih od visokokvalitetnog alatnog čelika S2, uključuje alate za sigurno otvaranje, hvatanje i polugu.
Cijeli set pakiran je u prozirnu plastičnu kutiju za pohranu, koja se također može koristiti za razvrstavanje vijaka tijekom uporabe.
Ovaj tekst je strojno preveden.
Izvedba
- Funkcije
- Digitalni osciloskop
- Ispitivač komponenti
- ispitivač protoka
- Generator signala
- Mjerenje Zener dioda
- Mjerenje senzora DS18B20
- Mjerenja sa DHT11 senzora
- Infracrveni dekoder
- Funkcija postolja Integrirano postolje koje se može sklopiti za 90°
- Litijska baterija od 1500 mAh, punjiva putem USB-C®
- 2,4" TFT zaslon u boji, LED pozadinsko osvjetljenje, 320x240 piksela
- engleski njemački
Isporuka uključuje
- DSO-LCR500 osciloskop, generator signala
- Upute.
- USB C kabel
- 3x ispitna stezaljka
- 3x SMD ispitni savjeti
- Mjerna sonda
- Kabel s krokodilom
- BNC adapter
- JT-MT01 ručni multimetar
- Upute.
- USB-C® kabel
- 2x test savjeta
- WE-0001 Set alata za odvijače od 115 komada (nastavci, odvijač, držač bitova, fleksibilni nastavak, pinceta, alati za otvaranje, trzalice, vakuumska čašica, magnetizator)
