Name: Joy-it komunikacijski modul - /
Brand: Joy-it
SKU: 3588336
Availability: InStock

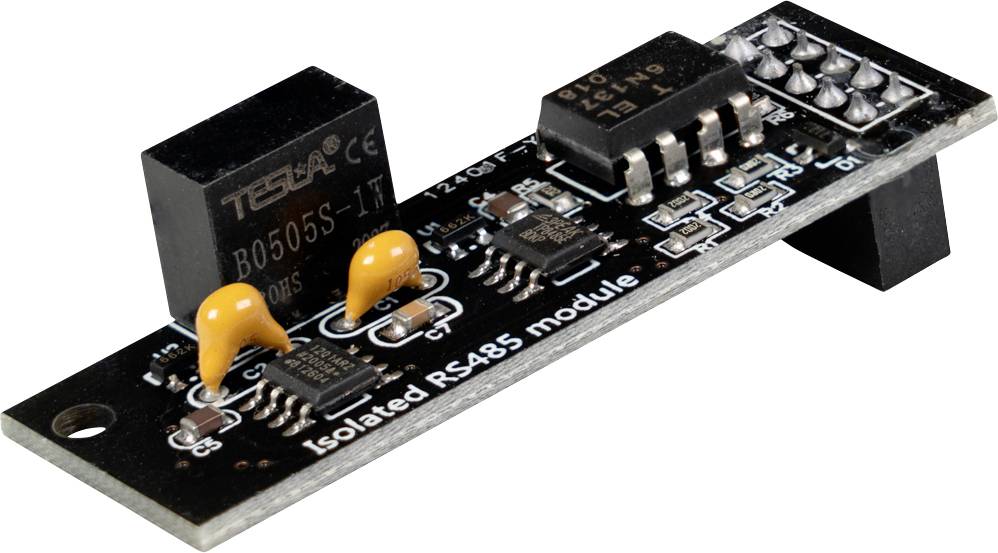

Izolirani RS485 modul sa sklopovskom pločom sa crnim PCB-om, čipnim komponentama, terminalnim pinovima i otvorima za montažu na bijeloj pozadini.

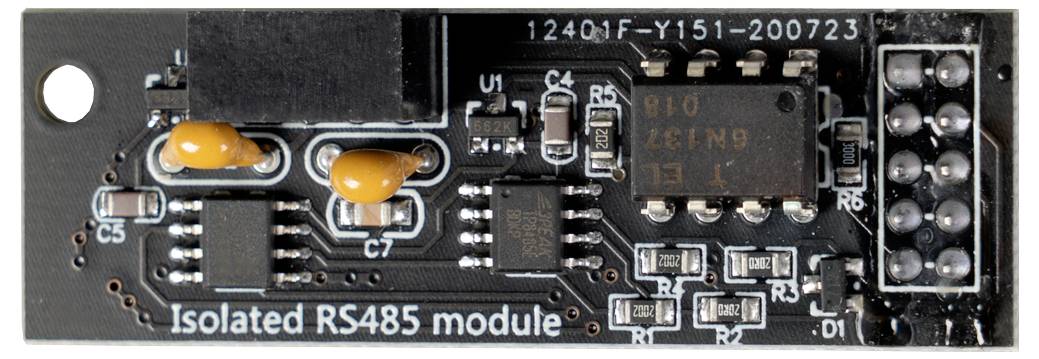

Detaljni prikaz izolirane RS485 modulske pločice s označenim komponentama i terminalnim konektorom s desne strane.

1/2

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,12.11.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (14,99 € / komad)

14,99 €

uklj. PDV

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Joy-it komunikacijski modul - /

Plug & Play modul
Galvanski izolirani RS485
Kompatibilno s industrijskom sabirnicom (Modbus RTU)
Integrirana zaštita sabirnice i ESD-a
Optimizirano za seriju DPM8600

Tehnički podaci

Serijsko sučelje (unutarnje) UART, TTL razina, kompatibilno s +5V
Industrijski standard RS-485 sa ESD zaštitom
Do 115.200 bps
Min. 30 μs / Maks. 100 μs
Podržava ≥ 128 uređaja u RS-485 mreži
Modbus RTU
Integrirana ESD zaštita, prenaponska zaštita od 600 W
Integrirani pull-up/pull-down otpornici (20 kΩ)

Vrsta proizvoda: komunikacijski modul

dim.: (D x Š x V) 15 x 43 x 9 mm

Težina: 6 g

Sadržaj: 1 St.

Širina: 43 mm

Visina: 9 mm

Dužina: 15 mm

Tip: JT-DPM-RS485

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3588336 Joy-it komunikacijski modul - /

Upute za rad i sigurnost

Upute za rad i sigurnost 3588336 Joy-it komunikacijski modul - /

Opis

Komunikacijski modul TTL-RS485 posebno je dizajniran
omogućuje
jednostavna i pouzdana integracija u industrijske sustave
Komunikacijske mreže. Zahvaljujući savršenom pristajanju
Plug-in dizajn omogućuje izravno umetanje modula na stražnju stranu.
Uređaj je instaliran i spreman za trenutnu upotrebu. Jedan
složeno ožičenje ili dodatno
Nisu potrebne nikakve modifikacije hardvera, što znači
Vrijeme integracije i izvori pogrešaka značajno su smanjeni.
Tijekom rada, modul pretvara interno TTL-UART sučelje.
uređaja u robusno RS-485 sučelje
i podržava široko korišteni Modbus-
RTU protokol. To omogućuje jedno ili više
Uređaji koji se lako integriraju u više upravljačke sustave,
Integrirajte sustave za nadzor ili automatizaciju.
Čak i veće mreže s mnogo sudionika mogu
biti implementiran na stabilan i pouzdan način.
Posebnost modula je njegova galvanska izolacija.
Razdvajanje elektronike uređaja i fieldbusa. To omogućava
Izolacija učinkovito štiti priključeni uređaj od
Uzemljene petlje, prenaponi i elektromagnetske smetnje
Smetnje koje potječu iz autobusnog područja. To se nadopunjuje s
putem integriranih zaštitnih mehanizama kao što su ESD i
Zaštita od prenapona, koja je također bitna za siguran rad
pružiti zaštitu u teškim industrijskim uvjetima.
Zahvaljujući dizajnu specifičnom za uređaj,
električni, mehanički i komunikacijski modul
Funkcionalno optimalno usklađen sa serijom DPM8600.
Predstavlja profesionalno i pouzdano rješenje,
integrirati mjerne i napojne uređaje u moderne, distribuirane sustave
integrirati i idealno je prikladan za primjene u
Industrijska, laboratorijska, razvojna i automatizacijska tehnologija.

Ovaj tekst je strojno preveden.
