Janitza UMG 96RM-CBM digitalni ugradbeni mjerni uređaj

Digitalni mjerni uređaj s plavim okvirom prikazuje troznamenkaste vrijednosti napona: 'L1: 258 V', 'L2: 262 V', 'L3: 278 V'. Lijevo stoje 'K1' i 'K2'.

Digitalni mjerni uređaj s plavim okvirom prikazuje troznamenkaste vrijednosti napona: 'L1: 258 V', 'L2: 262 V', 'L3: 278 V'. Lijevo stoje 'K1' i 'K2'.

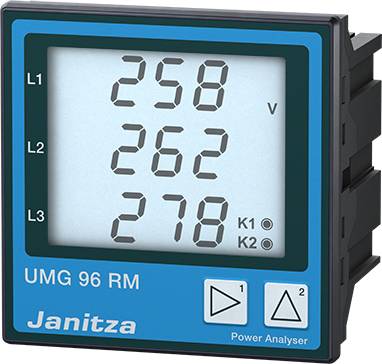

Digitalni mjerni uređaj prikazuje naponske vrijednosti: L1 258V, L2 262V, L3 278V. Tip uređaja 'UMG 96 RM' stoji dolje na zaslonu.

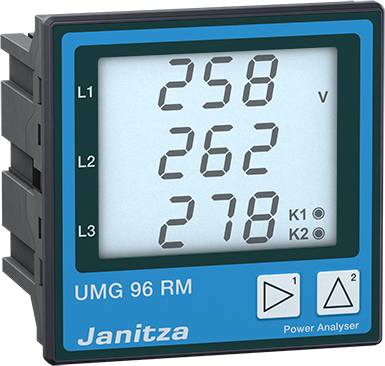

Janitza UMG 96 RM Power Analyser prikazuje naponske vrijednosti: L1 258V, L2 262V, L3 278V na plavom zaslonu s tipkama.

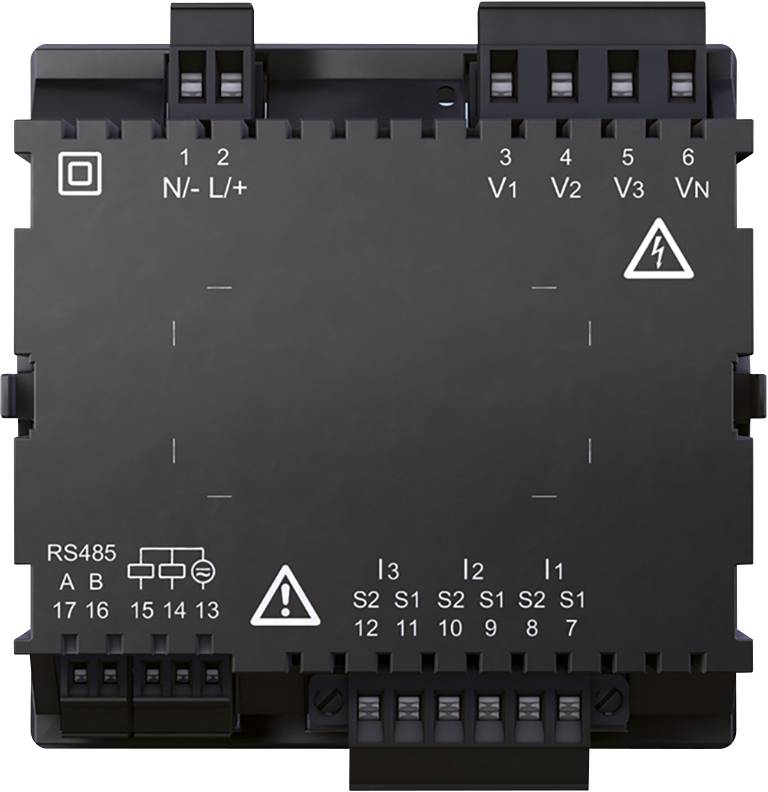

Crna elektronička upravljačka jedinica s različitim priključnim stezaljkama, numeriranim od 1 do 17, simbolima za električna upozorenja i RS485 priključkom.

1/4

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Tehnički podaci

Vrsta proizvoda: digitalni ugradbeni mjerni uređaj

Mjerna funkcija: potrošnja energije

Tip: UMG 96RM-CBM

Tehnologija prikaza: LCD

Širina za ugradnju: 96 mm

Ugradbena visina: 96 mm

dim.: (D x Š x V) 170 x 180 x 140 mm

Težina: 400 g

Dubina ugradnje: 170 mm

Kategorija mjerenja: CAT III 300 V

Širina: 180 mm

Visina: 140 mm

Dužina: 170 mm

Sučelja: RS485

Priključci: vijčane stezaljke

UKCA: da

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 1541258 Janitza UMG 96RM-CBM digitalni ugradbeni mjerni uređaj

Izjava o sukladnosti

Izjava o sukladnosti 1541258 Janitza UMG 96RM-CBM digitalni ugradbeni mjerni uređaj

Izvedba

Napon napajanja 90V..277V (50 / 60Hz); 90V..250V DC, 300V CATIII napon, mjerna kategorija 300V CATIII, 3 ulaza za mjerenje napona (LN: 20V-300V; LL: 34V- 520V; 45Hz-65Hz), 3 + 1 trenutni ulazni mjerni ulazi 0..5A, odzivna struja 5mA, mjerenje u trofaznom 4-žični sustavi s uzemljenom neutralnom žicom do max. 277V / 480V, mjerenje u prizemnom trofaznom trofaznom sustavu do max. 480V, mjerenje u jednofaznim trožilnim sustavima do max. 220V-440V, mjerenje u jednofaznim dvožilnim sustavima do max. 220 V, 2 + 4 digitalna izlaza, 4 digitalna ulaza, sat i pohrana podataka (5MB / 256 MB Flash) Sučelja: RS485, USB protokol: Modbus RTU

Opis

Izvedba

Napon napajanja 90V..277V (50 / 60Hz); 90V..250V DC, 300V CATIII napon, mjerna kategorija 300V CATIII, 3 ulaza za mjerenje napona (LN: 20V-300V; LL: 34V- 520V; 45Hz-65Hz), 3 + 1 trenutni ulazni mjerni ulazi 0..5A, odzivna struja 5mA, mjerenje u trofaznom 4-žični sustavi s uzemljenom neutralnom žicom do max. 277V / 480V, mjerenje u prizemnom trofaznom trofaznom sustavu do max. 480V, mjerenje u jednofaznim trožilnim sustavima do max. 220V-440V, mjerenje u jednofaznim dvožilnim sustavima do max. 220 V, 2 + 4 digitalna izlaza, 4 digitalna ulaza, sat i pohrana podataka (5MB / 256 MB Flash) Sučelja: RS485, USB protokol: Modbus RTU
