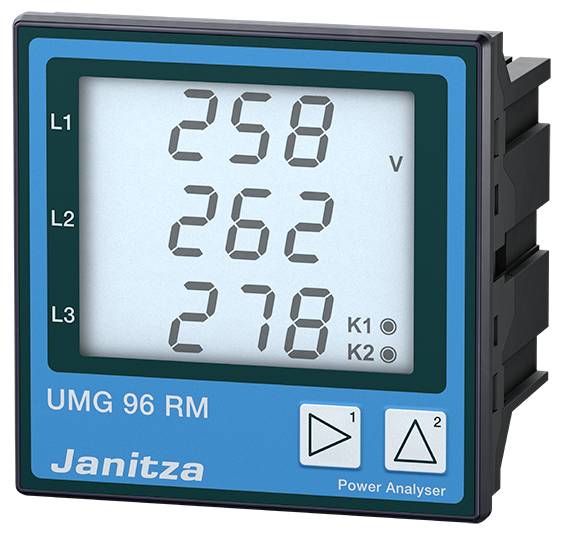

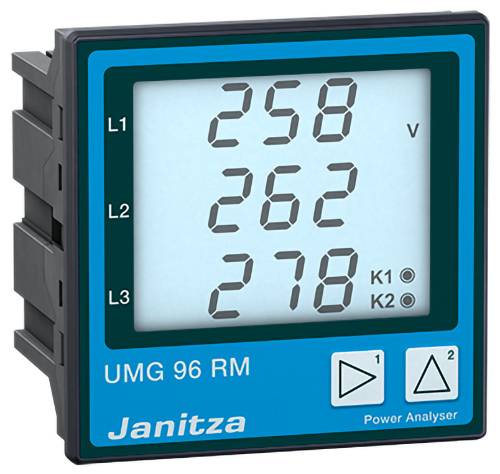

Janitza UMG 96RM analizator kvalitete napona

Analizator mreže UMG 96RM je snažan univerzalni mjerni uređaj za upotrebu u niskonaponskim i srednjenaponskim distribucijskim sustavima.

Višenamjenski mjerni uređaj UMG 96RM prvenstveno je namijenjen za upotrebu u niskonaponskim i srednjenaponskim distribucijskim sustavima. Uređaj mjeri harmonike do 40. frekvencije. Harmonici i posjeduje komponente rotirajućeg polja. Uređaj ima samo 2 digitalna izlaza. Nema digitalne ulaze niti pohranu podataka mjerenja.

Tarife
Za sigurno i precizno bilježenje radnih vrijednosti za pojedinačne potrošače, UMG mjerni uređaji nude širok raspon tarifa; do 14 ovisno o vrsti uređaja. Naravno, razlikuje se aktivna energija (referentna, opskrbna i bez povratnog zatvarača) i reaktivna energija (induktivna, kapacitivna i bez povratnog zatvarača). To omogućuje, na primjer, odvojeno bilježenje visokih i niskih tarifa.

Preciznost mjerenja
Visoka točnost mjerenja temelji se na visokoj frekvenciji uzorkovanja i vrlo dobroj dugoročnoj stabilnosti. Kada se koristi prema namjeni (temperatura okoline!), točnost mjerenja je i nakon godina veća nego kod konvencionalnih mjerača u stanju u kojem su isporučeni. Za posebno zahtjevne mjerne zadatke dostupni su uređaji certificirani prema klasi A.

harmonici
Harmonike uzrokuje oprema s nelinearnim karakteristikama, kao što su transformatori koji rade u zasićenju, štedne žarulje, frekvencijski pretvarači i energetska elektronika. Oni dodatno opterećuju mrežu i mogu utjecati na opremu ili je čak uništiti. Ove poremećaje u mreži moguće je otkriti i dokumentirati pomoću analizatora kvalitete napona.

Impulsni ulaz/izlaz
Impulsni ulazi mogu se koristiti, na primjer, za bilježenje vrijednosti vodomjera i plinomjera s UMG mjernim uređajima. Radni impulsi mogu se prenijeti u upravljački sustav, npr. sustave upravljanja zgradama, PLC-ove, SCADA sustave, putem impulsnih izlaza kao mjernih odašiljača.

Područje primjene UMG 96RM
Mjerenje, praćenje i upravljanje električnim parametrima u sustavima distribucije električne energije
Snimanje profila opterećenja za sustave upravljanja energijom (npr. ISO 50001)
Bilježenje potrošnje energije za analizu troškovnog centra
Senzori za sustave automatizacije zgrada ili PLC-ove (Modbus)


Posebne pogodnosti
- Kompaktni dizajn štedi prostor i troškove instalacije
- Besprijekorno i kontinuirano snimanje pomoću velikog sustava za pohranu podataka mjerenja ili putem online prikupljanja podataka (npr. GridVis® usluga)
- Visoka sigurnost podataka i redundancija
- Sveobuhvatne komunikacijske mogućnosti i protokoli
- Raznovrsna, unaprijed definirana izvješća za analizu kvalitete energije i potrošnje energije (putem GridVis® usluge)
- Jednostavno generiranje izvješća pritiskom na gumb ili automatski prema definiranim rasporedima
- Najtočniji rezultati mjerenja osiguravaju učinkovitu infrastrukturu i visoku dostupnost proizvodnje.
- Generički Modbus profili: Bilo koji Modbus-kompatibilni uređaji i sustavi trećih strana mogu se integrirati u koncept mjerenja i vizualizirati (Modbus RTU)
- Dugoročna dostupnost mjernih uređaja jamči jednostavnu naknadnu ugradnju tijekom proširenja sustava.

Prikupljanje energetskih podataka i profili opterećenja
- Detaljno snimanje energetskih podataka i profila opterećenja
- Veća transparentnost u opskrbi energijom putem energetskih analiza
- Siguran dizajn opreme za distribuciju energije

Analiza troškovnog centra
- Određivanje troškova energije
- Raspodjela i raspodjela potrošnje energije

Sustavi upravljanja energijom (ISO 50001)
- Kontinuirano poboljšanje energetske učinkovitosti
- Smanjenje troškova
- Multifunkcionalni mrežni analizatori serije UMG 96RM važna su komponenta sustava za upravljanje energijom.
- TÜV-certificirani softver GridVis® prema ISO 50001

Transparentnost opskrbe energijom
- Veća transparentnost putem višestupanjskog, skalabilnog sustava mjerenja
- Snimanje pojedinačnih događaja putem kontinuiranih mjerenja visoke rezolucije

Praćenje kvalitete električne energije
- Indikacije nedovoljne kvalitete napona
- Pokretanje mjera za rješavanje problema s mrežom
- Izbjegavanje zastoja u proizvodnji
- Znatno duži vijek trajanja opreme
- Poboljšana održivost

Mjerni uređaj s točnošću od 0,2% (V), kWh klasa 0,5
- Visoka frekvencija uzorkovanja od 21,3 kHz
- Pouzdana točnost mjerenja od 0,2% (V)
- Energetski razred (kWh): 0,5

Brojilo energije sa 7 tarifa, aktivnom i jalovom snagom
- Mjerenje energije u 4 kvadranta sa po 7 tarifa za aktivnu i jalovnu energiju
- Sigurno i precizno evidentiranje radnih vrijednosti za pojedinačne potrošače

Komunikacijske opcije: Ethernet, Profibus, Modbus, M-Bus…
- Brojna sučelja i protokoli osiguravaju nekompliciranu integraciju sustava (sustav za upravljanje energijom, PLC, SCADA, BMS)

harmonijski analizator
- Harmonijska analiza do 40-og harmonika. Skladan
- Informacije o kvaliteti napona, poremećajima u mreži i potencijalnim "zagađivačima mreže"

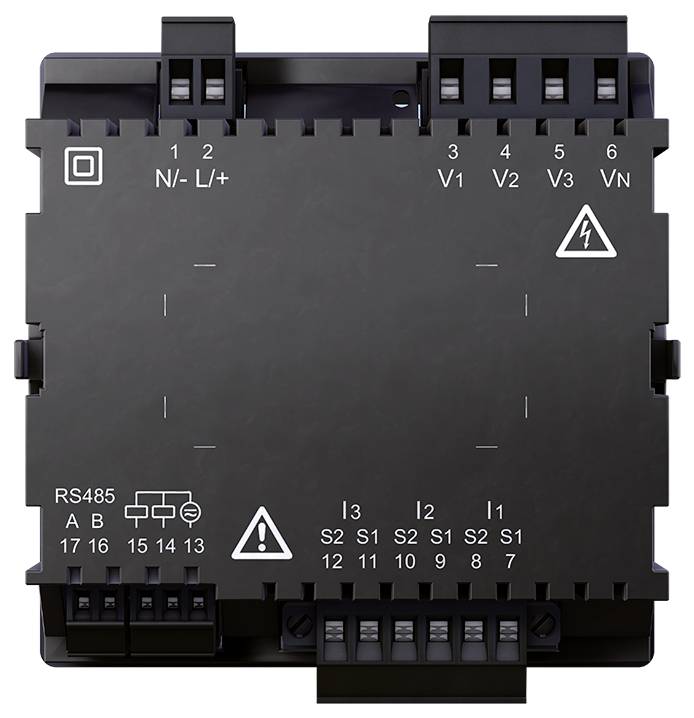

Utične vijčane stezaljke
- Jednostavna instalacija čak i u uskim prostorima

Osnovna jedinica
- RS485 sučelje s Modbus protokolom i 2 digitalna izlaza omogućuje brzo i isplativo praćenje kvalitete energije i potrošnje energije.

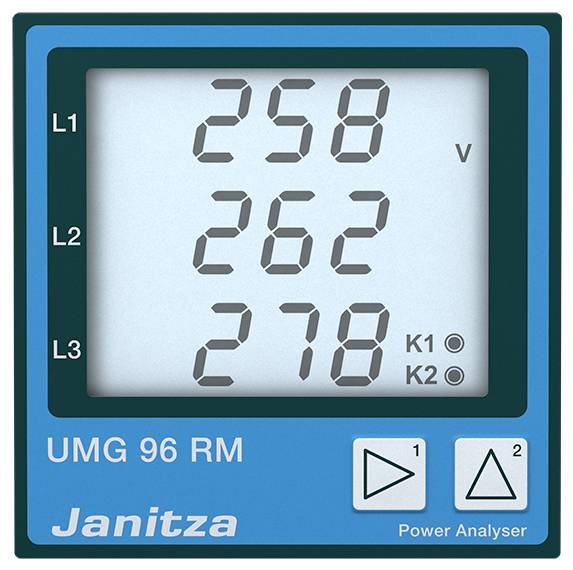

Pozadinsko osvjetljenje
- Veliki LCD zaslon visokog kontrasta s pozadinskim osvjetljenjem
- Izvrsna čitljivost i intuitivno rukovanje čak i u uvjetima slabog osvjetljenja

Ovaj tekst je strojno preveden.
