Janitza 1503625 1503625 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka (Samo dok traju zalihe)
Broj
Ukupno (405,00 € / komad)
405,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Tehnički podaci
- Pogreška položaja: 3m
- Frekvencijski raspon: +/- 1%
- Nazivni izolacijski napon: 40Hz do 20kHz
- Stupanj zaštite: IP67
- Radna temperatura: -30°C do +80°C
- Promjer 390 mm
- Pogodno za robnu marku
Janitza
- Kategorija mjerenja
CAT III 1000 V
CAT IV 600 V
- Tip
1503625
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2875317 Janitza 1503625 1503625 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2875317 Janitza 1503625 1503625 1 St.
Opis

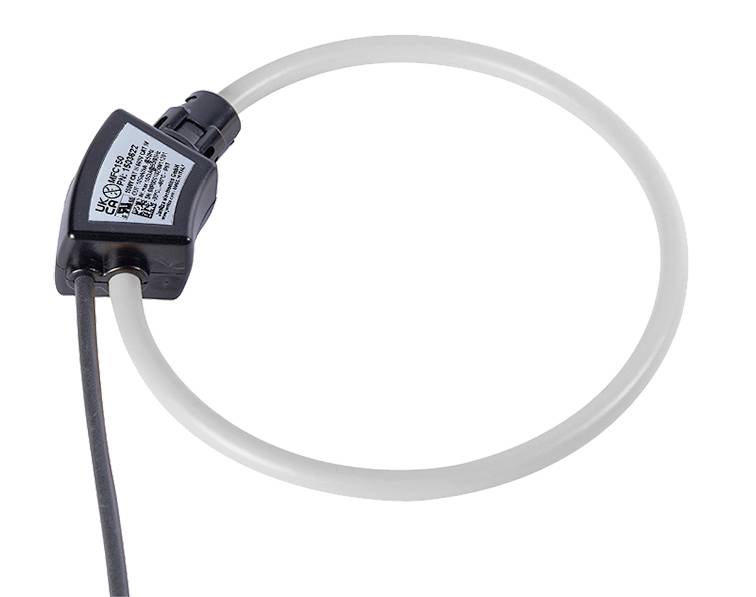

Rogowski strujni transformator, 390 mm (UL certificiran) Rogowski svitak se koristi za bilježenje zaostalih struja tipa A na sabirnicama i električnim vodovima. Zbog svojih specifičnih funkcionalnosti, savitljiva Rogowskijeva zavojnica pokazala se posebno prikladnim rješenjem za mjerenje struje. Može se koristiti u mnogim slučajevima gdje su tradicionalni strujni transformatori manje prikladni. Izlazni signal zavojnice Rogowskog dovodi se do uređaja za nadzor zaostale struje RCM 201-ROGO, koji daje normaliziranu izmjeničnu struju od najviše 0...40 mA. Izlazni signal od 100mV/kA (RMS) prikladan je za mjerna područja RCM 201-ROGO: 5A, 10A, 25A, 125A priključni kabel.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Pogodno za mjerenje struje od mA do nekoliko kA
- Visoka linearnost u cijelom mjernom rasponu
- Dosljedna mjerenja bez obzira na položaj vodiča u zavojnici
- Isporučeno već kalibrirano
- bajunet brava
- Vrlo mali promjer kabela: približno 8 mm (0,33 in)
- Vrlo razuman za korištenje s velikim ili nezgrapno oblikovanim ljestvama ili na mjestima koja su teško dostupna
- Nema rizika od vršnih napona s otvorenim sekundarnim krugom
- Bez oštećenja od preopterećenja
- Nema mjerenja potrošnje energije iz električne mreže
- Lagan, može se zamijeniti na mjerenom vodiču
- Potpuno zaštićen
- UL oznaka komponente UL 61010-1
