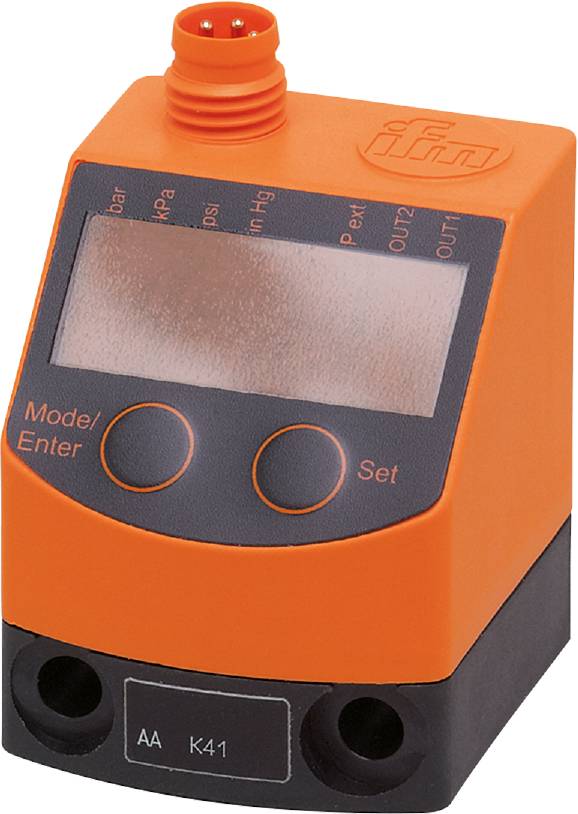

Slika slična
ifm Electronic tlačni senzor 1 St. PQ3809 -100 kPa do 100 kPa M8 1 otvarač, 1 zatvarač, analogni
Vrsta proizvoda
tlačni senzor
Priključak
M8
Izvedba
nadtlak
Mjerno područje (Tlak) (maks.)
100 kPa
Pogonski napon maks.
32 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (415,00 € / komad)
415,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic tlačni senzor 1 St. PQ3809 -100 kPa do 100 kPa M8 1 otvarač, 1 zatvarač, analogni
- Pouzdano praćenje tlaka sustava u pneumatskim i sustavima komprimiranog zraka
- Vrlo visoka otpornost na nadtlak i vakuum
- Lako čitljiv kosi LED zaslon
- Crveno-zeleni izmjenični zaslon za jasno označavanje dobrih područja
- S programibilnim prekidačem i analognim izlazom
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Struja analognog izlaza [mA]: 4...20
- Vrijeme odziva [ms]:< 6
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 4 x LED, zelena; Preklopni status: 1 x LED, žuta; Prikaz funkcija: alfanumerički zaslon, 4 znamenke; Mjerne vrijednosti: alfanumerički zaslon, 4 znamenke
- Prikazna jedinica: traka; kPa; psi; inHg
- Čvrstoća na pritisak [psi]: 290
- IO-Link revizija: 1.1
- Karakteristično odstupanje krivulje:< ±0,25 (BFSL) /< ± 0,5 (LS); (BFSL = najbolja ravna linija (postavka najmanje vrijednosti); LS = postavka granične točke)
- Raspon točnosti preklopne točke:< ±0,5
- SDCI standard: IEC 61131-9 FDIS
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: 0...70
- Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K)
- Primjena: za industrijsku upotrebu
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza; (podesivo)
- Može se koristiti u ograničenom opsegu za: druge medije na zahtjev
- Potrebna master port klasa: A
- Vrijeme odgode pripravnosti [s]: 0,5
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...32 DC; (prema SEL/PEL)
- Trajna nosivost struje sklopnog izlaza DC [mA]: 100
- Vrsta tlaka: relativni tlak; diferencijalni tlak; vakuum
- Čvrstoća na pritisak [bar]: 20
- Čvrstoća na pritisak [inHg]: 591
- Čvrstoća na pritisak [kPa]: 2000
- Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Podesivo vrijeme odgode dS, dr [s]: 0; 0,002...5
- Električna verzija: PNP
- Ukupni izlazi: 2
- Težina [g]: 87.000
- Odstupanje histereze:< ±0,25
- U koracima od [bar]: 0,01
- U koracima od [inHg]: 0,3
- U koracima od [kPa]: 1
- U koracima od [psi]: 0,2
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -25...85
- Dugoročna stabilnost:< ±0,05; (na 6 mjeseci)
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2
- Temperatura medija [°C]: 0...60
- Mjerno područje [bar]: -1...1
- Raspon mjerenja [inHg]: -29,4...29,4
- Mjerno područje [kPa]: -100...100
- Mjerno područje [mbar]: -1000...1000
- Mjerni raspon [psi]: -14,6...14,6
- Min. tlak pucanja [bar]: 30
- Min. tlak pucanja [inHg]: 886
- Min. tlak pucanja [kPa]: 3000
- Min. tlak pucanja [psi]: 435
- Min. ciklusi ispisa: 50 milijuna
- Min. otpor izolacije [MΩ]: 100; (500 V DC)
- Min. vrijeme ciklusa procesa [ms]: 2.3
- MTTF: 437
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; analogni izlaz; IO veza; prebacivanje logike; kašnjenje podizanja/opadanja; prigušivanje; Prikazna jedinica
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja
- Procesni priključak: navojni priključak G 1/8 unutarnji navoj unutarnji navoj: M5
- Analogni procesni podaci: 1
- Binarni procesni podaci: 2
- Točka preklopa rP [bar]: -0,99...0,99
- Točka preklopa rP [inHg]: -29,1...29,1
- Reset točka rP [kPa]: -99...99
- Reset točka rP [psi]: -14,4...14,4
- Uklopna frekvencija DC [Hz]:< 100
- Uklopna točka SP [bar]: -0,98...1
- Preklopna točka SP [inHg]: -28,8...29,4
- Preklopna točka SP [kPa]: -98...100
- Preklopna točka SP [psi]: -14,2...14,6
- Zaštita IP 65
- Razred zaštite: III
- SIO način rada: da
- Analogno vrijeme odziva koraka [ms]: 6
- Utični spoj: Raspored pinova: 0060 - Utični spoj: 1 x M8; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 50
- Temperaturni koeficijent nulta točka: 0,2; (0...60 °C)
- Raspon temperaturnog koeficijenta: 0,2; (0...60 °C)
- Zaštita od prenapona: da; (< 40V)
- Snaga vakuuma [mbar]: -1000
- Zaštita od obrnutog polariteta: da
- Watchdog integriran: da
- Materijali u dodiru s medijem: mesing; FKM; silicij (obložen); PBT
- Vrsta proizvoda
tlačni senzor
- Tip
PQ3809
- Priključak
M8
- Izvedba
nadtlak
- Izlazi
PNP
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Sučelja
IO-Link
- Mjerno područje (Tlak) (min.)
-100 kPa
- Mjerno područje (Tlak) (maks.)
100 kPa
- Mjerno područje (Tlak)
-100 kPa do 100 kPa
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
32 V/DC
- Pogonski napon
18 - 32 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
analogni
IP65
- Priključak za crijevo
G1/8 IG
M5 IG
- Min. temperatura
0 °C
- Maks. temperatura
70 °C
- Težina
0.1080 kg
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3320169 ifm Electronic tlačni senzor 1 St. PQ3809 -100 kPa do 100 kPa M8 1 otvarač, 1 zatvarač, analogni
Upute za rad i sigurnost
Upute za rad i sigurnost 3320169 ifm Electronic tlačni senzor 1 St. PQ3809 -100 kPa do 100 kPa M8 1 otvarač, 1 zatvarač, analogni
Opis
ifm PQ3809 Elektronički senzor tlaka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
