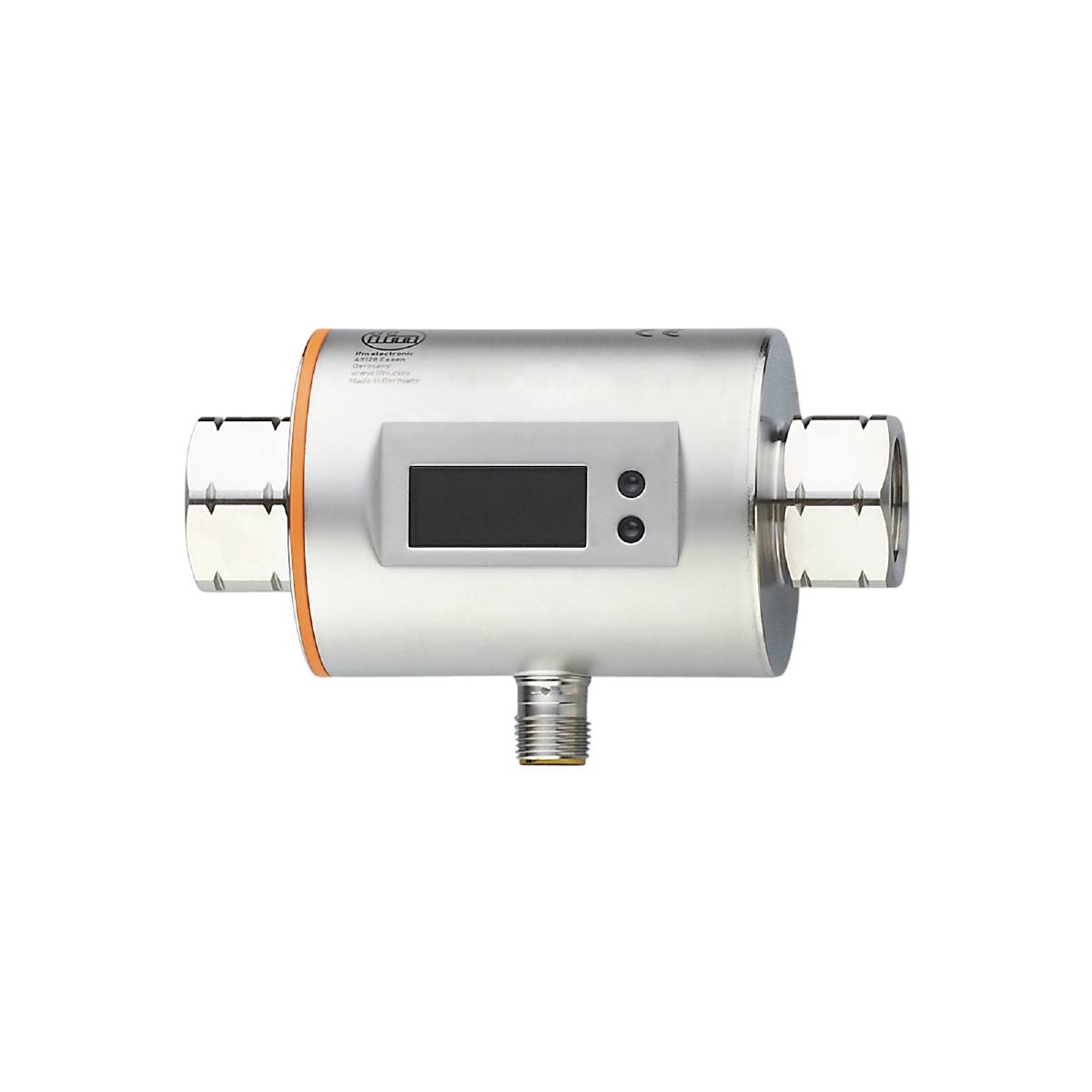

Slika slična
ifm Electronic magnetski induktivni senzor protoka SM6404 SM6404 Pogonski napon (područje): 20 - 30 V/DC 1 St.
Vrsta proizvoda
magnetski induktivni senzor protoka
min. pogonski napon
20 V/DC
Pogonski napon maks.
30 V/DC
Tip
SM6404
Pogonski napon
20 - 30 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.025,00 € / komad)
1.025,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic magnetski induktivni senzor protoka SM6404 SM6404 Pogonski napon (područje): 20 - 30 V/DC 1 St.
- Precizno mjerenje protoka, potrošnje i temperature medija
- Visoka točnost, ponovljivost i dinamika mjerenja
- S dva precizna analogna izlaza
- Lako čitljiv 4-znamenkasti LED zaslon
Tehnički podaci
- Struja analognog izlaza [mA]: 4...20; (skalabilno)
- Analogna krajnja točka - nadzor temperature [°C]: 0...80
- Analogna krajnja točka AEP [gpm]: 1,32...6,6
- Analogna krajnja točka AEP [l/min]: 5...25
- Analogna početna točka - nadzor temperature [°C]: -20...60
- Analogna početna točka ASP [gpm]: 0...5,28
- Analogna početna točka ASP [l/min]: 0...20
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 20 (Q> 1 l/min)
- Vrijeme odziva - nadzor protoka [s]: 0,15; (dAP = 0, T19)
- Broj analognih izlaza: 2
- Broj ulaza i izlaza: Broj analognih izlaza: 2
- Zaslon: Jedinica za prikaz: 6 x LED, zelena (l/min, m³/h, gpm, gph, °C, °F); Mjerene vrijednosti: alfanumerički zaslon, 4 znamenke; Programiranje: alfanumerički zaslon, 4 znamenke
- Raspon prikaza [gpm]: -7,92...7,92
- Raspon prikaza [l/min]: -30...30
- Čvrstoća na pritisak [MPa]: 1,6
- Temperatura okoline-1 [°C]: -10...60
- Primjena: za industrijsku uporabu
- Razlučivost [gpm]: 0,01
- Razlučivost [l/min]: 0,05
- Razlučivost - praćenje temperature [°C]: 0,2
- Izlazni signal: analogni signal
- Vrijeme odgode spremnosti [s]: 5
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 20...30 DC; (prema SEL/PEL)
- Procesna vrijednost prigušenja dAP - nadzor protoka [s]: 0...3
- Čvrstoća na pritisak [bar]: 16
- Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Točnost - nadzor temperature [K]: ± 2,5 (Q> 1 l/min)
- Točnost (u mjernom području) - praćenje protoka: ± (2% MW + 0,5% MW)
- Ukupni izlazi: 2
- Težina [g]: 515.000
- U koracima od - Praćenje temperature [°C]: 0,2
- Temperatura skladištenja [°C]: -25...80
- Maksimalno opterećenje [Ω]: 500
- Mediji: Vodljivi tekući mediji; Voda; mediji na bazi vode
- Temperatura medija [°C]: -10...70
- Mjerni raspon [gpm]: 0,03...6,6
- Mjerno područje [l/min]: 0,1...25
- Mjerno područje - nadzor temperature [°C]: -20...80
- MTTF: 175
- Procesni priključak: navojni priključak Rc 1/2 unutarnji navoj DN15
- Veličina koraka [gpm]: 0,01
- Povećanje [l/min]: 0,05
- Klasa zaštite: IP 67
- Razred zaštite: III
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]: 120; (24V)
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Materijali u dodiru s medijem: 1.4404 (nehrđajući čelik / 316L); PEEK; FKM
- Ponovljivost - praćenje protoka: ± 0,2% MEW
- Vrsta proizvoda
magnetski induktivni senzor protoka
- Tip
SM6404
- min. pogonski napon
20 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
20 - 30 V/DC
- Određene značajke
LED zaslon
- Priključak
M12
- Vrijeme odziva
0.15 s
- Izlazi
analogna struja
- Materijal
nehrđajući čelik
- Brtveni material
FKM
- Nazivni promjer
15 mm
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
70 °C
- Radni tlak (maks
16 bar
- Vrsta kontakta
analogni
- Težina
515.000 g
- Min. temperatura okoline
-10 °C
- Maks. temperatura okoline
60 °C
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321669 ifm Electronic magnetski induktivni senzor protoka SM6404 SM6404 Pogonski napon (područje): 20 - 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321669 ifm Electronic magnetski induktivni senzor protoka SM6404 SM6404 Pogonski napon (područje): 20 - 30 V/DC 1 St.
Opis
ifm SM6404 magnetoinduktivni senzor protoka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
