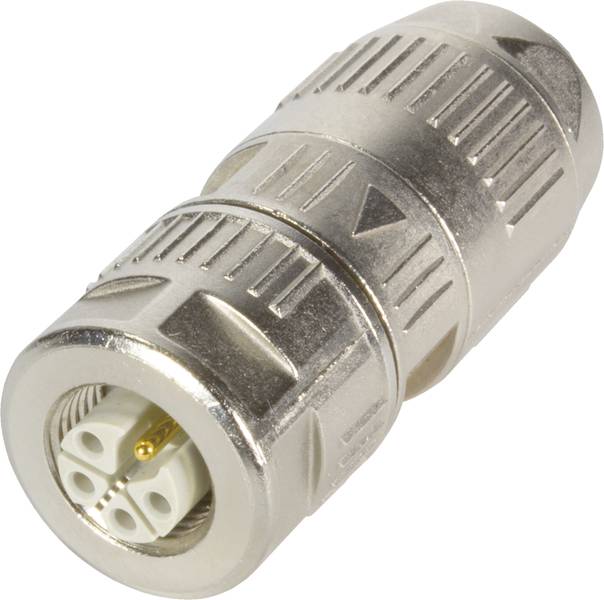

HARTING 21038962515 kabelski konektor Ukupan broj polova: 5 1 St.
Vrsta proizvoda
kabelski konektor
Ukupan broj polova
5
Priključak
krimpanje
Sadržaj
1 St.
Tip
21 03 896 2515
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (53,99 € / komad)
53,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Serija: M12 kružni konektor
- Komponenta: konektor kabela
- Vrsta veze: crimp veza
- Broj kontakata: 5
- Vrsta zaključavanja: navojna brava
- Nazivna struja: 12 A
- Otpor izolacije:> 108Ω
- Otpor kontakta: ≤ 10 mΩ
- Granična temperatura: -40... +125 °C
- Ciklusi parenja: ≥ 100
- Skupina izolacijskih materijala: I (600 ≤ CTI)
- Materijal uloška: poliamid (PA)
- Norme: IEC 61076-2-111
- Neto težina: 40g
- Ime: Snaga
- Broj energetskih kontakata: 4
- Nazivni napon: 630 V
- Nazivni impulsni napon: 6 kV
- Stupanj onečišćenja: 3
- Napomene: kontakte za krimpovanje naručite zasebno.
- Broj posebnih kontakata: 1
- Zaštita od požara u željezničkim vozilima: EN 45545-2 (2020-08)
- Kodiranje: K kodiranje
- Ženski spol
- Presjek vodiča: AWG 20... AWG 14
- Opis: ravno
- Oklop: oklopljen
- Klasa zaštite prema IEC 60529: IP65 / IP67 kada je priključen
- Moment pritezanja: 0,6 Nm
- Materijal kućišta: lijevani cink
- Promjer kabela: 6,6... 11,6 mm
- Prenaponska kategorija: III
- Veličina ključa (nazubljeni vijak / nazubljena matica): 17
- Specifikacija posebnih kontakata: PE kontakt
- Tip
21 03 896 2515
- Vrsta proizvoda
kabelski konektor
- Ukupan broj polova
5
- Priključak
krimpanje
- Sadržaj
1 St.
- Lokot
Vijčana brava
- Kabel-Ø do
11.6 mm
- Promjer kabela od
6.6 mm
- Materijal kućišta
cink lijevani
- Proizvođač-br. dijela
21038962515
- Područje kabelskog Ø
6.6 - 11.6 mm
- Broj polova
5
Gland nut
630 V
TRUE
Zinc
Other
-40-125 °C
Crimp connection
Other
III
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
IP65/IP67
FALSE
12 A
6.6-11.6 mm
100
4
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3008398 HARTING 21038962515 kabelski konektor Ukupan broj polova: 5 1 St.
Podatkovna tablica 3008398 HARTING 21038962515 kabelski konektor Ukupan broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3008398 HARTING 21038962515 kabelski konektor Ukupan broj polova: 5 1 St.
Opis
Kabelski konektor, ravni, utičnica, K kodiranje, crimp spoj, poliamid (PA), kontakti: 5, presjek vodiča: 0,5...2,5 mm²
