Name: HARTING 17050952201 višepolni muški konektor Broj redova 7 1 St.
Brand: HARTING
SKU: 3001119
Availability: BackOrder

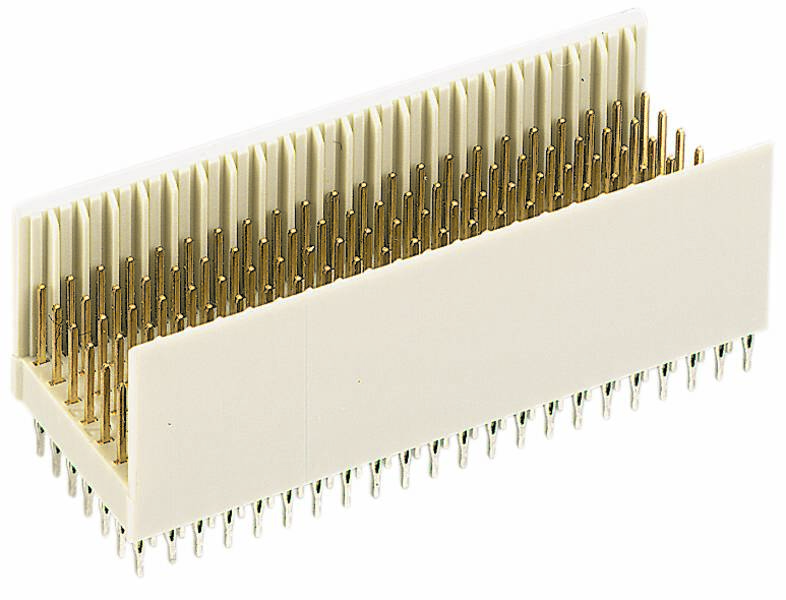

Priključak s mnogobrojnim zlatnim pinovima koji se uzdiţu iz pravokutne bijele plastične baze.

Vrsta proizvoda

višepolni muški konektor

Konstrukcija

ravan

2 mm

Sadržaj

1 St.

Ukupan broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,19.01.2027.

Broj

kom. - zaliha Njemačka

Ukupno (7,99 € / komad)

7,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 17 05 095 2201 višepolni muški konektor Broj redova 7 Ukupan broj polova 95 1 St.

Ukupan broj polova 95
Broj redova 7
Content 1 St.

Tehnički podaci

Serija: har-bus® HM
Komponenta: muški konektor
Opis kontakta: ravno
Vrsta spoja: spoj press-fit
Vrsta veze: Matična ploča na karticu kćeri
Broj kontakata: 95
Redovi utičnih kontakata: 7
Rešetka, priključna strana: 2 mm
Nazivna struja: ‌ 1 A
Otpor izolacije:> 109Ω
Otpor kontakta: ≤ 20 mΩ
Granična temperatura: -55... +125 °C
Ispitni napon Ueff: 0,75 kV
Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
Boja umetka: bež
Materijal kontakata: legura bakra
Kontaktna površina: plemeniti metal preko Ni na strani utikača; Ni na strani priključka
Klasa zapaljivosti materijala prema UL 94: V-0
Neto težina: 11,45g
Oznaka: tip AB19
Rešetka, strana za utikač: 2 mm
Konfiguracija kontakata: - / AK / AK / AK / AK / AK / CT
Debljina PCB-a: ≥1,4 mm
Sila umetanja: ≤ 71,25 N
Vučna sila: ≥ 14,25 N
Brzina prijenosa podataka: ≤ 2.500 Mbit/s
Područje primjene: VME pozicija J0

Vrsta proizvoda: višepolni muški konektor

Konstrukcija: ravan

Ukupan broj polova: 95

Broj redova: 7

RM: 2 mm

Nazivna struja: 1 A

Nazivna struja - zaokružena: 1 A

Priključak: pritiskanje

Boja: bež boja

Materijal kućišta: PA

Proizvođač-br. dijela: 17050952201

Sadržaj: 1 St.

Kontaktni materijal: bakerna legura

Tip: 17 05 095 2201

Prolazni otpor: 20 mΩ

Izolacijski otpor: 109 Ω

: Other

: 95

: Other

: -55-125 °C

: Other

: Press-in connection

: Other

: 2 mm

: 7

: 1.4 mm

: 2 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3001119 HARTING 17050952201 višepolni muški konektor Broj redova 7 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3001119 HARTING 17050952201 višepolni muški konektor Broj redova 7 1 St.

Opis

Muški konektor, press-fit spoj, nazivna struja: 1 A, kontakti: 95, ravno, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka

Ovaj tekst je strojno preveden.

Opis

Muški konektor, press-fit spoj, nazivna struja: 1 A, kontakti: 95, ravno, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka

Ovaj tekst je strojno preveden.
