Name: HARTING 17041542601 višepolni muški konektor Broj redova 7 1 St.
Brand: HARTING
SKU: 3001022
Availability: BackOrder

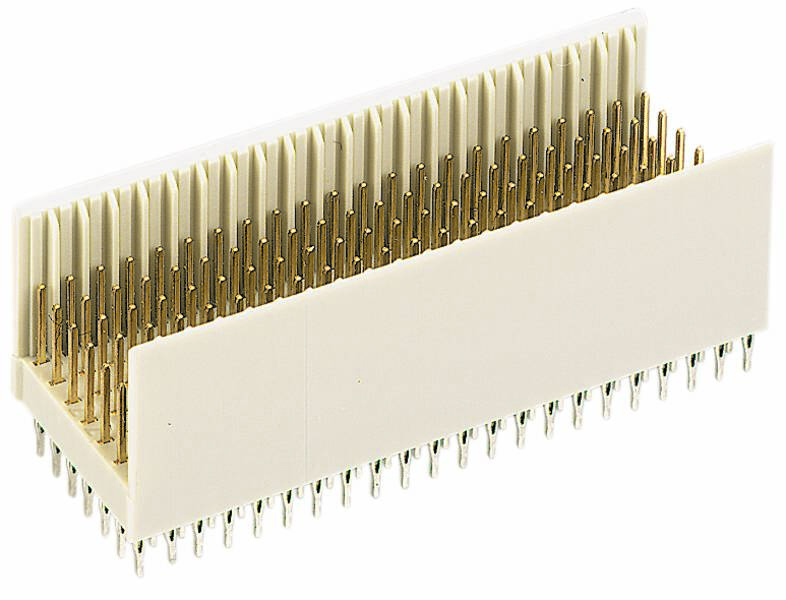

Pravokutni bijeli utikač s mnogo zlatnih kontaktnih iglica, korišten za elektroničke spajanje na pločicama tiskanih strujnih krugova.

Vrsta proizvoda

višepolni muški konektor

Konstrukcija

ravan

2 mm

Sadržaj

1 St.

Ukupan broj polova

154

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,02.02.2027.

Broj

kom. - zaliha Njemačka

Ukupno (24,99 € / komad)

24,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 17 04 154 2601 višepolni muški konektor Broj redova 7 Ukupan broj polova 154 1 St.

Ukupan broj polova 154
Broj redova 7
Content 1 St.

Tehnički podaci

Serija: har-bus® HM
Komponenta: muški konektor
Opis kontakta: ravno
Vrsta spoja: spoj press-fit
Vrsta veze: Matična ploča na karticu kćeri
Broj kontakata: 154
Redovi utičnih kontakata: 7
Rešetka, priključna strana: 2 mm
Nazivna struja: ‌ 1 A
Otpor izolacije:> 109Ω
Otpor kontakta: ≤ 20 mΩ
Granična temperatura: -55... +125 °C
Ispitni napon Ueff: 0,75 kV
Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
Boja umetka: bež
Materijal kontakata: legura bakra
Kontaktna površina: plemeniti metal preko Ni na strani utikača; Ni na strani priključka
Klasa zapaljivosti materijala prema UL 94: V-0
Neto težina: 16,6g
Oznaka: Tip B22
Rešetka, strana za utikač: 2 mm
Konfiguracija kontakata: T / S / S / S / S / S / T
Debljina PCB-a: ≥1,4 mm
Sila umetanja: ≤ 115,5 N
Vučna sila: ≥ 23,1 N
Brzina prijenosa podataka: ≤ 2.500 Mbit/s

Vrsta proizvoda: višepolni muški konektor

Konstrukcija: ravan

Ukupan broj polova: 154

Broj redova: 7

RM: 2 mm

Nazivna struja: 1 A

Nazivna struja - zaokružena: 1 A

Priključak: pritiskanje

Boja: bež boja

Materijal kućišta: PA

Proizvođač-br. dijela: 17041542601

Sadržaj: 1 St.

Kontaktni materijal: bakerna legura

Tip: 17 04 154 2601

Prolazni otpor: 20 mΩ

Izolacijski otpor: 109 Ω

: Other

: 154

: Other

: -55-125 °C

: Other

: Press-in connection

: Other

: 2 mm

: 7

: 1.4 mm

: 2 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3001022 HARTING 17041542601 višepolni muški konektor Broj redova 7 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3001022 HARTING 17041542601 višepolni muški konektor Broj redova 7 1 St.

Opis

Muški konektor, press-fit spoj, nazivna struja: 1 A, kontakti: 154, ravno, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka

Ovaj tekst je strojno preveden.

Opis

Muški konektor, press-fit spoj, nazivna struja: 1 A, kontakti: 154, ravno, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka

Ovaj tekst je strojno preveden.
