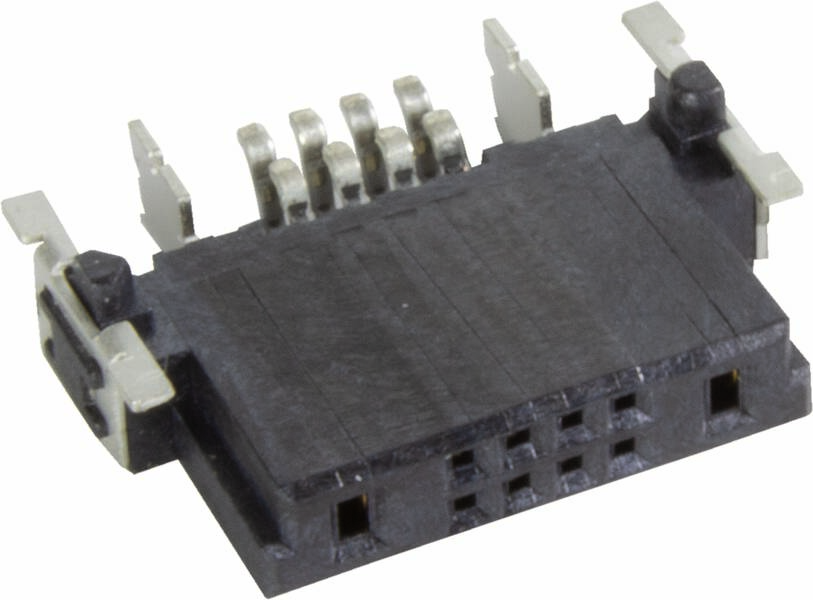

HARTING 15852082601000 opružna letva 400 St.
Vrsta proizvoda
opružna letva
Konstrukcija
pod kutom
RM
1.27 mm
2.54 mm
Sadržaj
400 St.
Ukupan broj polova
10
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj (Veličina pakiranja 400 St.)
Ukupno (2.029,00 € / komad)
2.029,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 15 85 208 2601 000 opružna letva Ukupan broj polova 10 400 St.
- Ukupan broj polova 10
- Content 400 St.
Tehnički podaci
- Serija: har-flex®
- Komponenta: ženski konektor
- Opis kontakta: kut
- Vrsta veze: veza za lemljenje reflowom (SMT)
- Vrsta veze: Matična ploča na karticu kćeri; Kartica za proširenje
- Broj kontakata: 10
- Rešetka, spojna strana: 1,27 mm;
- Nazivna struja: 22,5 A
- Otpor izolacije:> 1010Ω
- Otpor kontakta: ≤ 25 mΩ
- Granična temperatura: -55... +125 °C
- Ciklusi parenja: ≥ 500
- Ispitni napon Ueff: 0,5 kV signal/snaga; 1,39 kV snaga/snaga
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: Polimer s tekućim kristalima (LCP)
- Boja umetka: crna
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača;
- Klasa zapaljivosti materijala prema UL 94: V-0
- Naziv: Hibrid
- Korak utikača: 1,27 mm;
- Zazor: ≥0,4 mm kontakti za napajanje; ≥1,11 mm kontakti za napajanje
- Puzna staza: ≥0,4 mm PCB: ≥1,11 mm PCB: signalni kontakti ≥1,89 mm konektor: ≥2,09 mm signal do napojnih kontakata
- Broj signalnih kontakata: 8
- Broj kontakata za napajanje: 2
- Nazivni napon: prema IEC 60664-1
- Nazivni impulsni napon: 1,5 kV
- Stupanj nečistoće: 2
- Razina osjetljivosti na vlagu (MSL): 1 prema ECA/IPC/JEDEC J-STD-020D
- Razina osjetljivosti procesa (PSL): R0 prema ECA/IPC/JEDEC J-STD-020D
- Koplanarnost kontakata: 0,12 mm
- Vrsta proizvoda
opružna letva
- Konstrukcija
pod kutom
- Ukupan broj polova
10
- RM
1.27 mm
2.54 mm
- Nazivna struja
22.5 A
- Nazivna struja - zaokružena
22.5 A
- Priključak
SMT
- Boja
crna
- Materijal kućišta
PA
- Proizvođač-br. dijela
15852082601000
- Sadržaj
400 St.
- Kontaktni materijal
bakerna legura
- Tip
15 85 208 2601 000
- Prolazni otpor
25 mΩ
- Izolacijski otpor
1010 Ω
Other
10
Other
-55-125 °C
Other
1.5 kV
Soldering connection
Tin
1.27 mm
1.27 mm
Liquid crystal polymer
0°/180° (horizontal)
Other
22.5 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2999557 HARTING 15852082601000 opružna letva 400 St.
Podatkovna tablica 2999557 HARTING 15852082601000 opružna letva 400 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2999557 HARTING 15852082601000 opružna letva 400 St.
Opis
Ženski konektor, spoj za lemljenje reflowom (SMT), nazivna struja: 22,5 A, kontakti: 10, kutni, legura bakra
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
