Name: HARTING 15822082601333 opružna letva 1 St.
Brand: HARTING
SKU: 2999570
Availability: BackOrder

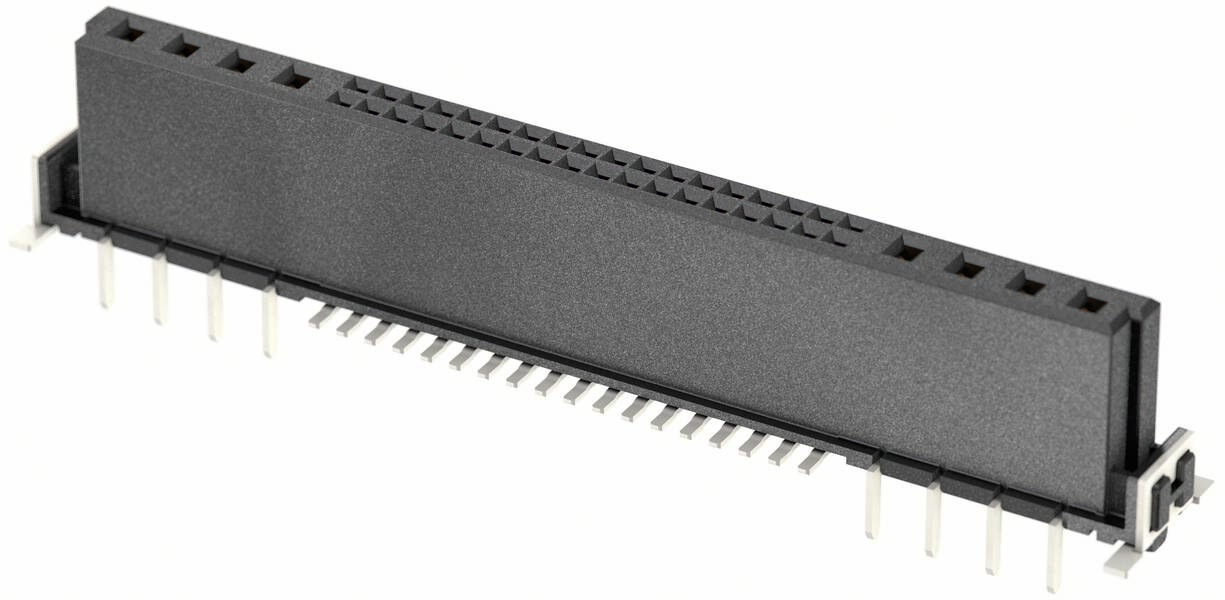

Crni, pravokutni kućišt konektora s više pinova postavljen je na bijelu površinu.

Vrsta proizvoda

opružna letva

Konstrukcija

ravan

1.27 mm

2.54 mm

Sadržaj

1 St.

Ukupan broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,04.03.2027.

Broj

kom. - zaliha Njemačka

Ukupno (14,99 € / komad)

14,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 15 82 208 2601 333 opružna letva Ukupan broj polova 10 1 St.

Ukupan broj polova 10
Content 1 St.

Tehnički podaci

Serija: har-flex®
Komponenta: ženski konektor
Opis kontakta: ravno
Vrsta veze: veza za lemljenje reflowom (SMT)
Vrsta veze: Matična ploča na kćerku karticu; Mezanin
Broj kontakata: 10
Rešetka, spojna strana: 1,27 mm;
Otpor izolacije:> 1010Ω
Otpor kontakta: ≤ 25 mΩ
Granična temperatura: -55... +125 °C
Ciklusi parenja: ≥ 500
Ispitni napon Ueff: 0,5 kV signal/snaga; 1,39 kV snaga/snaga
Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
Korišteni materijal: Polimer s tekućim kristalima (LCP)
Boja umetka: crna
Materijal kontakata: legura bakra
Kontaktna površina: plemeniti metal preko Ni na strani utikača;
Klasa zapaljivosti materijala prema UL 94: V-0
Naziv: Hibrid
Korak utikača: 1,27 mm;
Zazor: ≥0,4 mm kontakti za napajanje; ≥1,11 mm kontakti za napajanje
Puzna staza: ≥0,4 mm PCB: ≥1,11 mm PCB: signalni kontakti ≥1,89 mm konektor: ≥2,09 mm signal do napojnih kontakata
Visina hrpe: 9,05 mm
Broj signalnih kontakata: 8
Broj kontakata za napajanje: 2
Nazivni napon: prema IEC 60664-1
Nazivni impulsni napon: 1,5 kV
Stupanj nečistoće: 2
Razina osjetljivosti na vlagu (MSL): 1 prema ECA/IPC/JEDEC J-STD-020D
Razina osjetljivosti procesa (PSL): R0 prema ECA/IPC/JEDEC J-STD-020D
Koplanarnost kontakata: ‌ 0,12 mm

Vrsta proizvoda: opružna letva

Konstrukcija: ravan

Ukupan broj polova: 10

RM: 1.27 mm
2.54 mm

Priključak: SMT

Boja: crna

Materijal kućišta: PA

Proizvođač-br. dijela: 15822082601333

Sadržaj: 1 St.

Kontaktni materijal: bakerna legura

Tip: 15 82 208 2601 333

Prolazni otpor: 25 mΩ

Izolacijski otpor: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2999570 HARTING 15822082601333 opružna letva 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2999570 HARTING 15822082601333 opružna letva 1 St.

Opis

Ženski konektor, spoj za lemljenje reflowom (SMT), kontakti: 10, ravni, legura bakra, plemeniti metal preko Ni na strani priključka, Sn preko Ni na strani priključka

Ovaj tekst je strojno preveden.
