Name: HARTING 09736966947 višepolni muški konektor Broj redova 3 1 St.
Brand: HARTING
SKU: 3003583
Availability: BackOrder

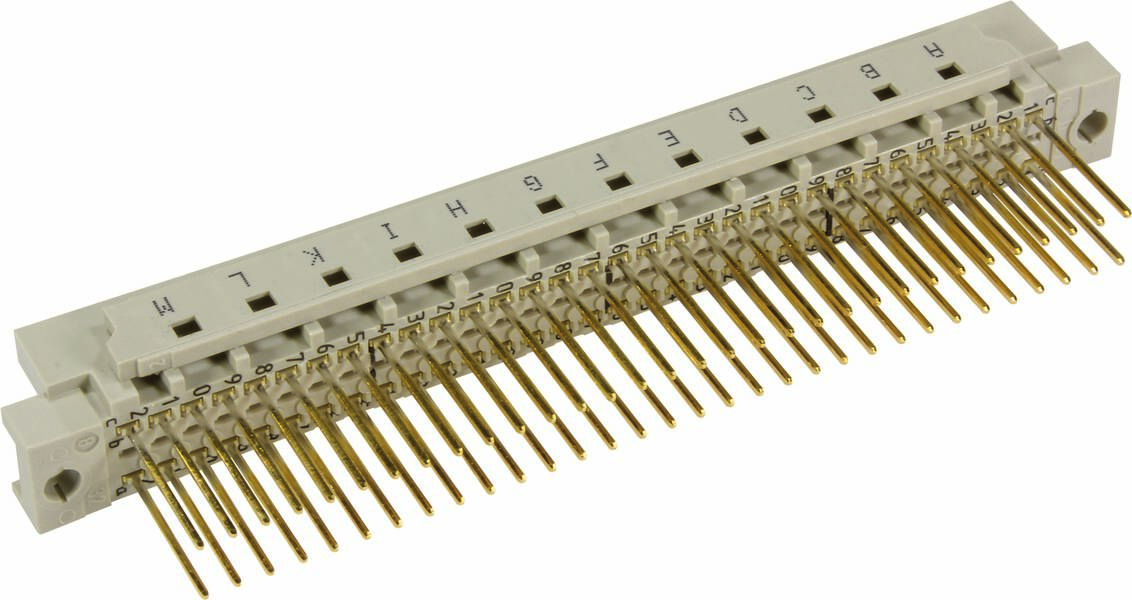

Elektronički utikač s nekoliko zlatnih pinova, numeriranih i označenih slovima od A do R.

Vrsta proizvoda

višepolni muški konektor

Konstrukcija

ravan

2.54 mm

Sadržaj

1 St.

Ukupan broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,18.03.2027.

Broj

kom. - zaliha Njemačka

Ukupno (21,99 € / komad)

21,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 09 73 696 6947 višepolni muški konektor Broj redova 3 Ukupan broj polova 96 1 St.

Ukupan broj polova 96
Broj redova 3
Content 1 St.

Tehnički podaci

Baureihe: DIN 41612
Komponente: Messerleiste
Kontaktbeschreibung: gerade
Anschlussart: Wickelanschluss
Art der Verbindung: Leiterplatte zu Kabel;Kabel zu Kabel
Kontaktanzahl: 96
Länge der Pins: 13 mm
Steckkontaktreihen: 3
Raster, anschlussseitig: 2,54 mm
Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
Isolationswiderstand: >1012 Ω
Durchgangswiderstand: ≤ 20 mΩ
Grenztemperatur: -55 ... +125 °C
Steck- und Ziehkraft: ≤ 90 N
Steckzyklen: ≥ 400
Prüfspannung Ueff: 1 kV (Kontakt-Kontakt);1,55 kV (Kontakt-Masse)
Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt
Farbe Einsatz: RAL 7032 (kieselgrau)
Werkstoff Kontakte: Kupferlegierung
Kontaktoberfläche: Edelmetall über Ni steckseitig;Ni anschlussseitig
Materialbrennbarkeitsklasse nach UL 94: V-0
Normen: IEC 60603-2
Nettogewicht: 17,55 g
Bezeichnung: Bauform R
Raster, steckseitig: 2,54 mm
Luftstrecke: ≥ 1,2 mm
Kriechstrecke: ≥ 1,2 mm
Merkmale: bleifrei
Leiterplattenbefestigung: mit Flansch
Hot plugging: nein
Bahnklassifizierung: F4/I3 gemäß NFF 16-101/102
Kontaktbestückung: Reihen a, b und c, Positionen 1, 2, ... , 31, 32
Kodierung: Kodierung mit Kontaktverlust;Seiten-Kodierung

Vrsta proizvoda: višepolni muški konektor

Konstrukcija: ravan

Ukupan broj polova: 96

Broj redova: 3

RM: 2.54 mm

Priključak: priključak za namatanje

Boja: kremen-siva (RAL 7032)

Materijal kućišta: PA

Proizvođač-br. dijela: 09736966947

Sadržaj: 1 St.

Kontaktni materijal: bakerna legura

Tip: 09 73 696 6947

Prolazni otpor: 20 mΩ

Izolacijski otpor: 1012 Ω

Duljina utikača: 13 mm

: Printed circuit board to cable

: Other

: 96

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 13 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3003583 HARTING 09736966947 višepolni muški konektor Broj redova 3 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3003583 HARTING 09736966947 višepolni muški konektor Broj redova 3 1 St.

Opis

Messerleiste, Wickelanschluss, Bemessungsstrom: 2 A, Kontakte: 96, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig

Ovaj tekst je strojno preveden.

Opis

Messerleiste, Wickelanschluss, Bemessungsstrom: 2 A, Kontakte: 96, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig

Ovaj tekst je strojno preveden.
