Name: HARTING 09731966904 višepolni muški konektor Broj redova 3 1 St.
Brand: HARTING
SKU: 3001134
Availability: BackOrder

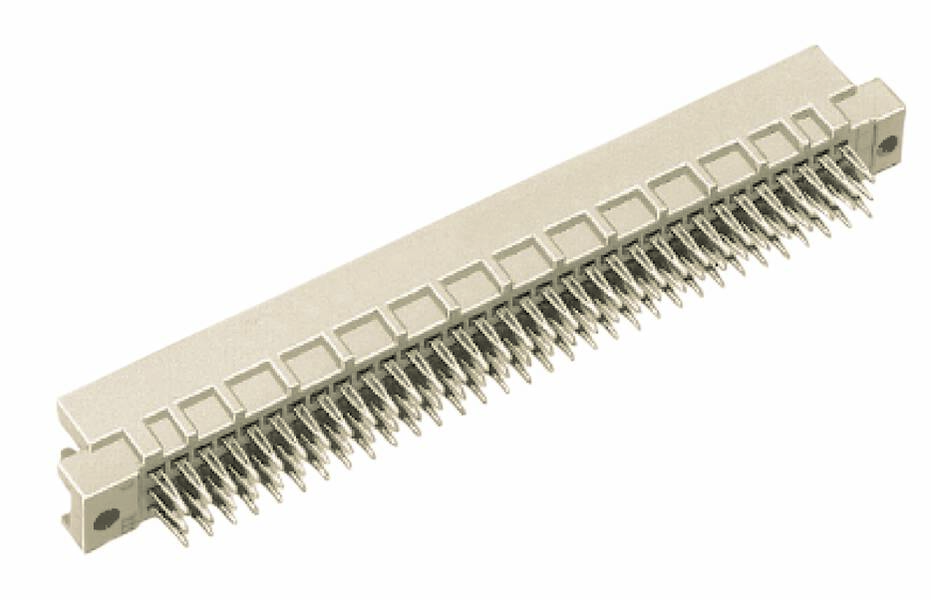

Elektronički utični konektor s više metalnih iglica poredanih u nizu. Pogodan za spajanje na tiskane pločice.

Vrsta proizvoda

višepolni muški konektor

Konstrukcija

ravan

2.54 mm

Sadržaj

1 St.

Ukupan broj polova

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,19.01.2027.

Broj

kom. - zaliha Njemačka

Ukupno (9,49 € / komad)

9,49 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 09 73 196 6904 višepolni muški konektor Broj redova 3 Ukupan broj polova 96 1 St.

Ukupan broj polova 96
Broj redova 3
Content 1 St.

Tehnički podaci

Serija: DIN 41612
Komponenta: muški konektor
Opis kontakta: ravno
Vrsta spoja: spoj press-fit
Vrsta veze: matična ploča na kćernu karticu; sklopna ploča na kabel
Broj kontakata: 96
Duljina igle: 5 mm
Redovi utičnih kontakata: 3
Razmak, priključna strana: 2,54 mm
Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
Otpor izolacije:> 1012Ω
Otpor kontakta: ≤ 20 mΩ
Granična temperatura: -40... +105 °C gornja granica temperature ograničena tiskanom pločom
Sila umetanja i izvlačenja: ≤ 90 N
Ciklusi parenja: ≥ 400
Ispitni napon Ueff: 1 kV
Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
Umetak u boji: RAL 7032 (šljunčano siva)
Materijal kontakata: legura bakra
Kontaktna površina: plemeniti metal preko Ni na strani utikača; Ni na strani priključka
Klasa zapaljivosti materijala prema UL 94: V-0
Norme: IEC 60603-2
Neto težina: 14,7g
Oznaka: Tip R
Razmak, strana za utikač: 2,54 mm
Razmak: ≥ 1,2 mm
Puzna staza: ≥ 1,2 mm
Značajke: bez olova
PCB montaža: s prirubnicom
Vruće uključivanje: ne
Klasifikacija željeznica: F4/I3 prema NFF 16-101/102
Sklop kontakta: redovi a, b i c, pozicije 1, 2, ... , 31, 32
Kodiranje: Kodiranje s gubitkom kontakta
Debljina PCB-a: ≥1,6 mm

Vrsta proizvoda: višepolni muški konektor

Konstrukcija: ravan

Ukupan broj polova: 96

Broj redova: 3

RM: 2.54 mm

Priključak: pritiskanje

Boja: kremen-siva (RAL 7032)

Materijal kućišta: PA

Proizvođač-br. dijela: 09731966904

Sadržaj: 1 St.

Kontaktni materijal: bakerna legura

Tip: 09 73 196 6904

Prolazni otpor: 20 mΩ

Izolacijski otpor: 1012 Ω

Duljina utikača: 5 mm

: Printed circuit board to cable

: Other

: 96

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 5 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3001134 HARTING 09731966904 višepolni muški konektor Broj redova 3 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3001134 HARTING 09731966904 višepolni muški konektor Broj redova 3 1 St.

Opis

Muški konektor, press-fit spoj, nazivna struja: 2 A, kontakti: 96, ravno, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka

Ovaj tekst je strojno preveden.

Opis

Muški konektor, press-fit spoj, nazivna struja: 2 A, kontakti: 96, ravno, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka

Ovaj tekst je strojno preveden.
