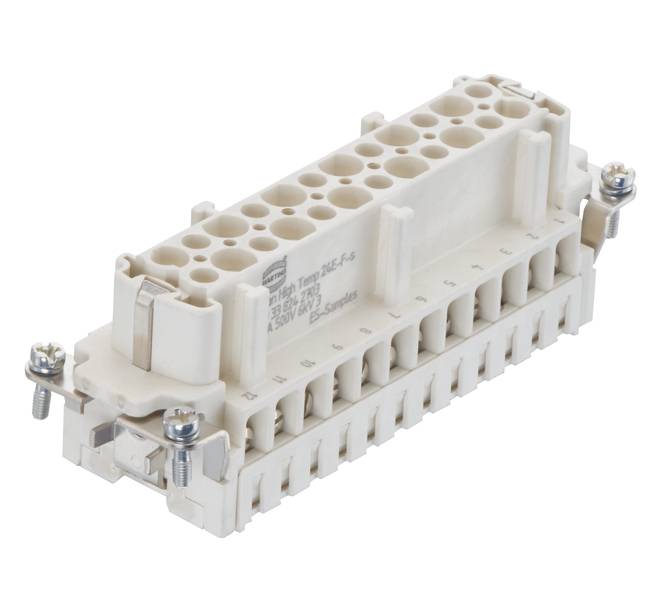

HARTING 09338242703 utični konektor Han® E 24 + PE vijak 1 St. Piece
Vrsta ambalaže
Piece
Vrsta proizvoda
utični konektor
Serija
Han® E
Priključak
vijak
Ukupan broj polova
24 + PE
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (149,99 € / komad)
149,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Serija: Han E® High Temp
- Vrsta spoja: vijčani spoj
- Broj kontakata: 24
- Nazivna struja: 16 A
- Otpor izolacije:> 1010Ω
- Otpor kontakta: ≤ 1 mΩ
- Granična temperatura: -40... +200 °C s Han® High Temp komponentama
- Ciklusi parenja: ≥ 500
- Korišteni materijal: Polimer s tekućim kristalima (LCP)
- Materijal kontakata: legura bakra
- Kontaktna površina: posrebrena
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60664-1; IEC 61984
- Neto težina: 151,5g
- Nazivni napon: 500V
- Nazivni impulsni napon: 6 kV
- Stupanj onečišćenja: 3
- Zaštita od požara u željezničkim vozilima: EN 45545-2 (2020-08)
- Ženski spol
- Presjek vodiča: AWG 18... AWG 14
- Duljina skidanja izolacije: 7,5 mm
- Moment pritezanja: 0,5 Nm
- Veličina: 24 B
- Odobrenja: DNV GL
- PE kontakt: da
- sa zaštitom žice: da
- Vrsta ambalaže
Piece
- Vrsta proizvoda
utični konektor
- Serija
Han® E
- Određene značajke
s vijčanim spojem
- Priključak
vijak
- Broj polova
24
- Ukupan broj polova
24 + PE
- Poprečni presjek vodiča (min.)
0.75 mm²
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Utični ciklovi
500
- Klasa
Han E® High Temp
- Sadržaj
1 St.
- Maks. temperatura
200 °C
- Min. temperatura
-40 °C
- Napredni kontakt (PE)
da
- Konstrukcija
ženski konektor
500 V
TRUE
24
Bus
-40-200 °C
V0
6 kV
Screw connection
Silver
3
FALSE
0.75-2.5 mm²
0.75-2.5 mm²
TRUE
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3007977 HARTING 09338242703 utični konektor Han® E 24 + PE vijak 1 St. Piece
Podatkovna tablica 3007977 HARTING 09338242703 utični konektor Han® E 24 + PE vijak 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3007977 HARTING 09338242703 utični konektor Han® E 24 + PE vijak 1 St. Piece
Opis
Umetci, vijčani spoj, utičnica, tekući kristalni polimer (LCP), nazivna struja: 16 A, veličina: 24 B, kontakti: 24
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
