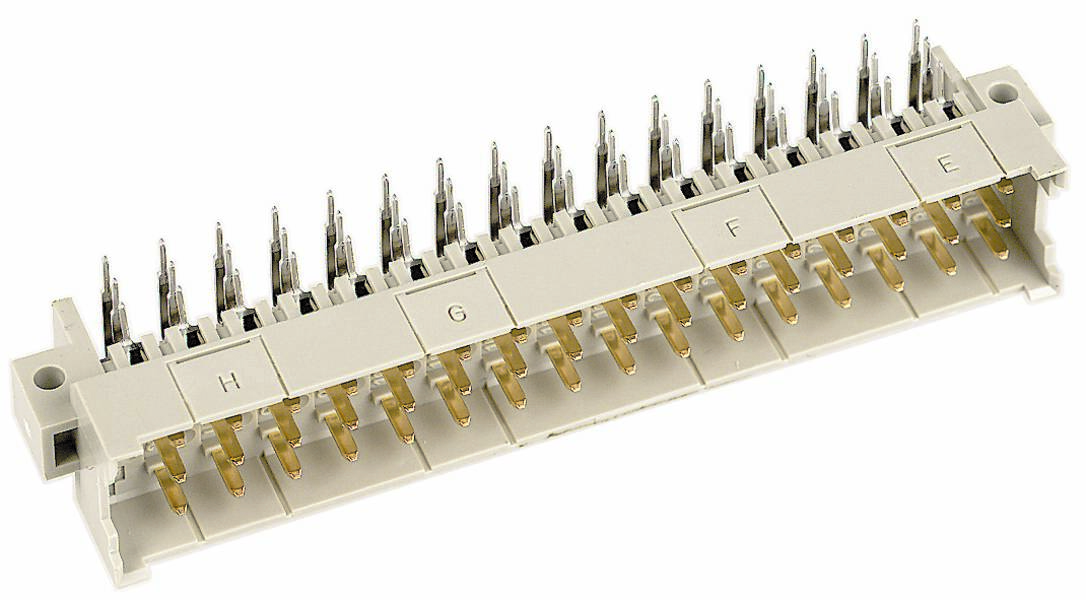

HARTING 09061327931 višepolni muški konektor Broj redova 3 1 St.
Vrsta proizvoda
višepolni muški konektor
Konstrukcija
pod kutom
RM
2.54 mm
5.08 mm
Sadržaj
1 St.
Ukupan broj polova
32
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (5,99 € / komad)
5,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09 06 132 7931 višepolni muški konektor Broj redova 3 Ukupan broj polova 32 1 St.
- Ukupan broj polova 32
- Broj redova 3
- Content 1 St.
Tehnički podaci
- Serija: DIN 41612
- Komponenta: muški konektor
- Opis kontakta: kut
- Vrsta priključka: spoj valovitog lemljenja
- Vrsta veze: Matična ploča na karticu kćeri; Kartica za proširenje; PCB na kabel
- Broj kontakata: 32
- Redovi utičnih kontakata: 3
- Rešetka, spojna strana: 2,54 mm;
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1012Ω
- Otpor kontakta: ≤ 15 mΩ
- Granična temperatura: -55... +125 °C
- Sila umetanja i izvlačenja: ≤ 50 N
- Ciklusi parenja: ≥ 50
- Ispitni napon Ueff: 1,55 kV (kontakt-kontakt)
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
- Umetak u boji: RAL 7032 (šljunčano siva)
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača;
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60603-2
- Neto težina: 20,12g
- Oznaka: Tip F
- Korak utikača: 3,81 mm;
- Razmak: ≥ 1,6 mm
- Puzna staza: ≥ 3 mm
- Značajke: bez olova
- PCB montaža: s prirubnicom
- Vruće uključivanje: ne
- Klasifikacija željeznica: F4/I3 prema NFF 16-101/102
- Sklop kontakta: redovi z i d, pozicije 2, 4, ... , 30, 32
- Kodiranje: kodiranje rupa; kodiranje gubitaka;
- Vrsta proizvoda
višepolni muški konektor
- Konstrukcija
pod kutom
- Ukupan broj polova
32
- Broj redova
3
- RM
2.54 mm
5.08 mm
- Priključak
lemni
- Boja
kremen-siva (RAL 7032)
- Materijal kućišta
PA
- Proizvođač-br. dijela
09061327931
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
09 06 132 7931
- Prolazni otpor
15 mΩ
- Izolacijski otpor
1012 Ω
Printed circuit board to cable
Other
32
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3003510 HARTING 09061327931 višepolni muški konektor Broj redova 3 1 St.
Podatkovna tablica 3003510 HARTING 09061327931 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3003510 HARTING 09061327931 višepolni muški konektor Broj redova 3 1 St.
Opis
Muški konektor, valovito lemljeni spoj, nazivna struja: 6 A, kontakti: 32, kutni, legura bakra
