HARTING 09 66 352 7616 09663527616 utični konektor Broj polova (broj): 25 lemni 1 St.

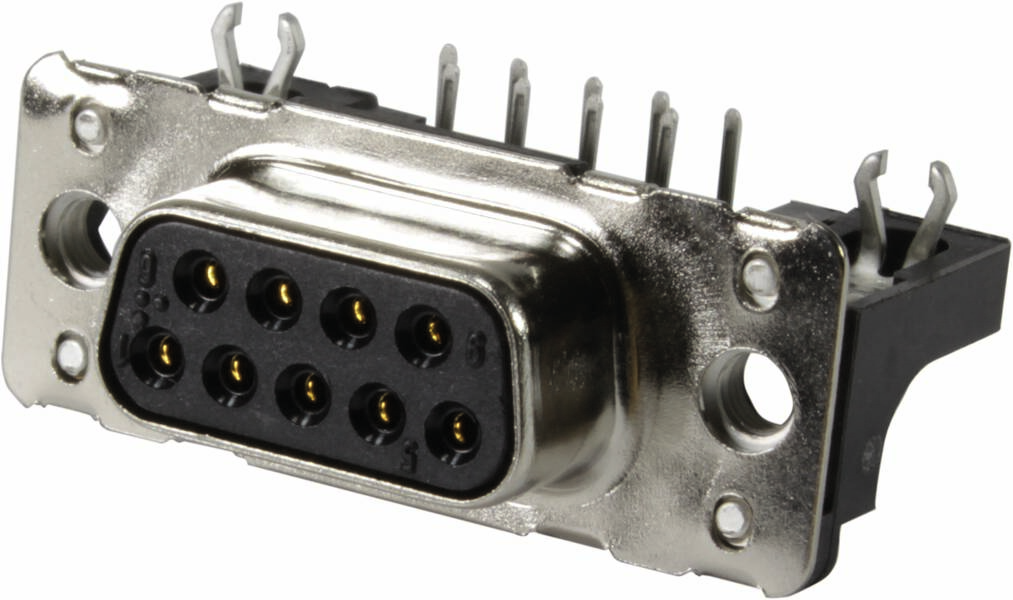

Podatkovni priključni utikač s devet PIN-priključaka, pravokutno metalno kućište i otvorima za učvršćivanje na bočnim stranama.
Vrsta proizvoda
utični konektor
Konstrukcija
ženski konektor, kutni
Broj polova
25
Priključak
lemni
Sadržaj
1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pet,02.04.2027.
Broj
Ukupno (9,49 € / komad)
9,49 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 09 66 352 7616 09663527616 utični konektor Broj polova (broj): 25 lemni 1 St.

  • utični konektor
  • Broj polova (broj): 25

Tehnički podaci

  • Serija: D-Sub
  • Komponenta: konektor
  • Opis kontakta: perforiran;
  • Vrsta priključka: spoj valovitog lemljenja
  • Vrsta veze: Matična ploča na karticu kćeri
  • Broj kontakata: 25
  • Duljina igle: 2,9 mm
  • Vrsta zaključavanja: prirubnica s navojem 4-40 UNC
  • Razmak, priključna strana: 2,76 mm
  • Nazivna struja: ‌ 6,5 A
  • Otpor izolacije:> 1010Ω
  • Otpor kontakta: ≤ 10 mΩ
  • Granična temperatura: -55... +125 °C
  • Ciklusi parenja: ≥ 50
  • Ispitni napon Ueff: 1 kV
  • Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
  • Korišteni materijal: termoplastični materijal za kalupljenje, ojačan staklenim vlaknima (PBTP); Školjka: čelik, površinski oplemenjen
  • Boja umetka: crna
  • Materijal kontakata: legura bakra
  • Kontaktna površina: plemeniti metal preko Ni
  • Klasa zapaljivosti materijala prema UL 94: V-0
  • Norme: DIN 41652
  • Neto težina: 12,5g
  • Opis: Standard
  • Razmak: ≥ 1 mm
  • Puzna staza: ≥ 1 mm
  • Montaža na tiskanu ploču: pomoću kopči
  • Vruće uključivanje: ne
  • Debljina PCB-a: ≥1,6 mm
  • Sila umetanja: ≤ 83 N
  • Vučna sila: ≥ 7,8 N;
  • Ženski spol
  • Opis: niskog profila
  • Daljnji kontakti: s kontaktom uzemljenja
  • Moment pritezanja: ≤0,6 Nm vijci
  • Veličina: D-Sub 3
  • Razmak redova: 2,54 mm
  • Visina ugradnje: ‌ 3,6 mm
Vrsta

D-Sub

Vrsta proizvoda

utični konektor

Konstrukcija

ženski konektor, kutni

Broj polova

25

Priključak

lemni

Sadržaj

1 St.

Proizvođač-br. dijela

09663527616

Boja

crna

Vrsta kontakta

utisnuti kontakti

Kontaktni materijal

bakerna legura

Površina kontakta

plemeniti metal

RM

2.76 mm

Tip

09 66 352 7616

Plug/bus

25

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3004244 HARTING 09 66 352 7616 09663527616 utični konektor Broj polova (broj): 25 lemni 1 St.

Podatkovna tablica 3004244 HARTING 09 66 352 7616 09663527616 utični konektor Broj polova (broj): 25 lemni 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3004244 HARTING 09 66 352 7616 09663527616 utični konektor Broj polova (broj): 25 lemni 1 St.

Opis

Konektor, niskoprofilni, veza za valovito lemljenje, nazivna struja: 6,5 A, utičnica, veličina: D-Sub 3
