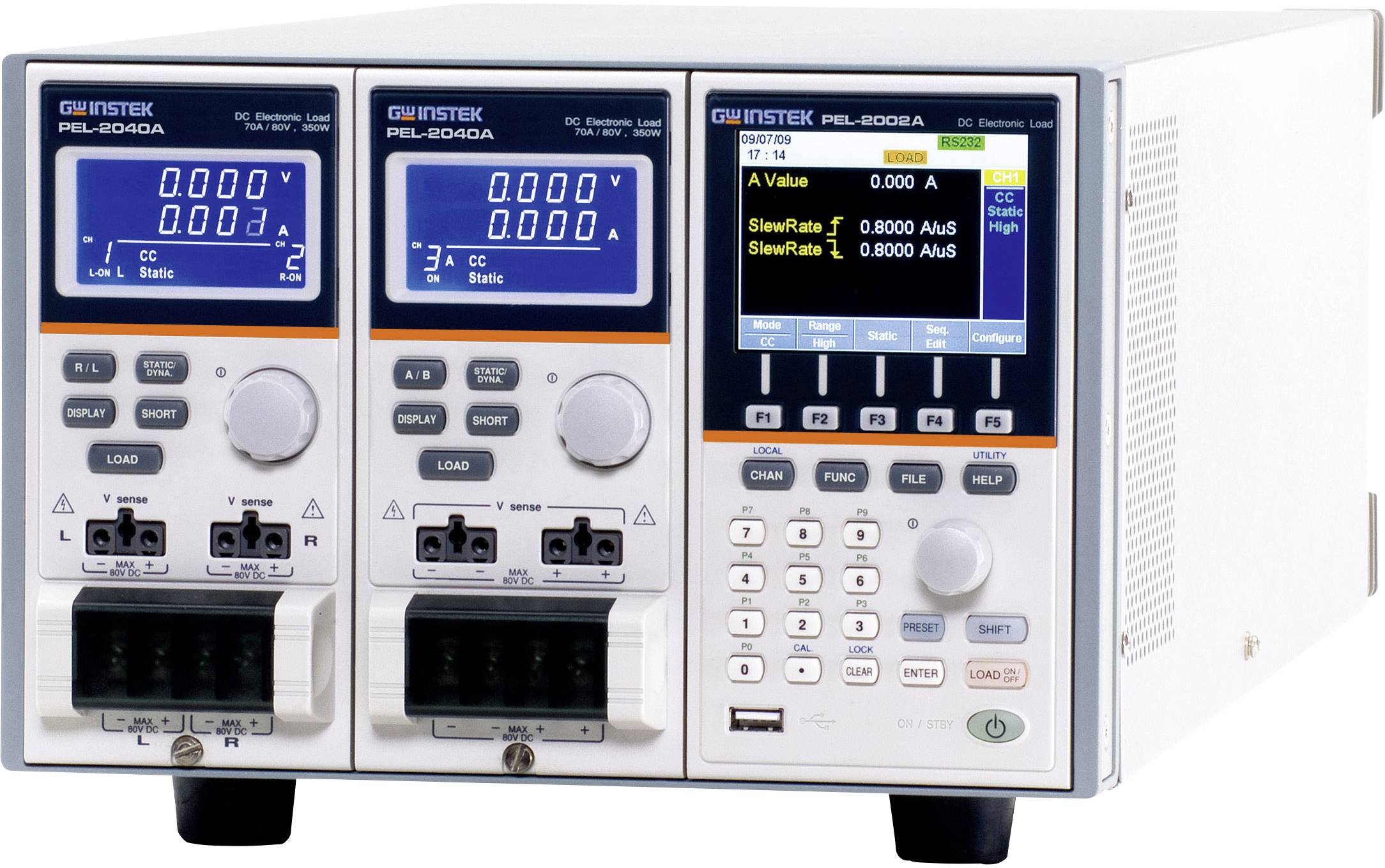

GW Instek PEL-2030A elektroničko opterećenje

Udovoljava svim vašim zahtjevima za simulacijom velike brzine opterećenja PEL-2004A i PEL-2002A su višekanalni, programibilni istosmjerni naponi s modularnom strukturom. Serija PEL-2000A razvijena je kako bi se zadovoljili napredni pomak prema brzom pogonu na današnjem tržištu poluvodiča. Kao i jedinice za napajanje, pretvarači istosmjernog i istosmjernog napona i baterije koje pokreću poluvodičke krugove da slijede ovu promjenu, zahtijevaju dizajn napajanja, testiranje kvalitete i potvrdu karakteristika s velikim brzinama performansi. Serija PEL-2000A uključuje dvije vrste glavnih okvira i 4 vrste modula za opterećenje kako bi fleksibilno udovoljilo zahtjevima korisnika. Svaka kombinacija modula opterećenja može se koristiti s glavnim okvirom za prilagođavanje ispitnog sustava na temelju broja kanala i maksimalnog napona opterećenja, napona i struje svakog kanala. Više opterećenja može se povezati paralelno radi dobivanja većih performansi za testiranje većih izlaza napajanja. Ova fleksibilnost smanjuje ulaganje potrebno za buduće projekte s različitim potrebama za električnom energijom. PEL-2004A je glavni utor s 4 utora s glavnom upravljačkom jedinicom za 4 modula opterećenja, dok je PEL-2002A 2-utorni glavni okvir s glavnom upravljačkom jedinicom za 2 modula opterećenja. Ako je PEL-2004A konfiguriran s 4 modula opterećenja, svaki s po 350 vata, serija PEL-2000A može smanjiti snagu do 1,4 kVA.
Za veći kapacitet opterećenja, mainframs se može spojiti paralelno sa standardnim MIL 20-pin konektorima. Maksimalno 5 glavnih okvira, uključujući master i 4 slave, mogu se povezati zajedno kako bi se stvorio ukupni kapacitet opterećenja od 7kW za visokonaponske i visoke performanse. Sa 4 dvokanalna modula opterećenja, PEL-2004A može istovremeno testirati 8 opskrbnih izlaza. Funkcija sekvenci omogućuje svakom kanalu da promijeni svoje najveće opterećenje prema unaprijed definiranom slijedu brzinom do 100 s po koraku. Svaki niz može se istovremeno pokrenuti pod nadzorom sata. Ovo je jedna od najjačih značajki serije PEL-2000A jer može realno simulirati napajanje s više izlaza. U dinamičnom načinu rada struja opterećenja ili otpor opterećenja pulsiraju između dvije unaprijed postavljene razine određenom brzinom do 25 s po koraku. To se često koristi kao standardni postupak ispitivanja za provjeru reakcije napajanja na brze promjene opterećenja. Zanimljivo je da se nekoliko kanala opterećenja može povezati paralelno kako bi se sinkronizirano izvodili dinamički testovi pod jednim satom. Ova paralelna dinamička funkcionalnost nudi fleksibilnost za obavljanje dinamičkih testova za opskrbu visokih performansi bez potrebe za drugim opterećenjem visokih performansi.
Serija PEL-2000A ima više načina zaštite: zaštitu od prekomjernog struja (OCP), prenaponska zaštita (OVP), zaštita od preopterećenja (OPP), zaštita od reverznog napona (RVP) i podnaponska zaštita (UVP). Načini zaštite korisni su za zaštitu modula opterećenja i uređaja koji se testiraju. Zvuk se može postaviti kad se aktivira zaštitna postavka. Ako se pokrenuo način zaštite, jedinica za punjenje prikazuje alarm i zaustavlja pad struje / napona. Kada se jedinica za opterećenje pokreće u režimu CR ili CV, uređaju će možda trebati zaštita od prekomjerne struje kako bi se spriječilo smanjenje prekomjerne struje. Zaštita od prekomjernog struja prestaje spuštati više struje na opterećenju od preporučene granice i sprječava oštećenje tereta zbog izgaranja. Zaštita od prenapona koristi se za ograničavanje visine sudopera. Kad se OVP isključi, serija PEL-2000A zaustavlja napon sudopera. Zaštita od preopterećenja koristi se kada ulazna snaga premašuje specifikacije opterećenja. Kad se pokrene OPP, radna snaga prestaje biti niža. Zaštita od reverznog napona sprječava oštećenje obrnutog napona u seriji PEL-2000A do navedene nazivne snage. Kada se aktivira zaštita od obrnutog napona, oglašava se alarm dok se povratni napon ne ukloni. Uz zaštitu od prenapona, opterećenje se isključuje kad napon padne ispod postavljene granice. Go / NoGo funkcija je dostupna za stalno praćenje rezultata ispitivanja. Ako rezultat testa premašuje prethodno postavljenu granicu, na zaslonu se prikazuje poruka "No Go", a signal "Ne idi" može se poslati putem D-SUB sučelja za kontrolu vanjskog uređaja. Ova Go / NoGo funkcija dostupna je za CC mod, CV mod i CR mod. U načinu "Program" 12 programa, od kojih svaki sadrži 10 memorija za postavljanje ploča, može se uređivati kako bi se stvorile radne rutine za ponavljajuće testove. Nakon izvršavanja programa, rezultati svih ispitnih koraka prikazuju se na zaslonu zajedno s presudama Go / NoGo. Za vanjsku kontrolu i konfiguraciju sustava, PEL-2000A serija ima standardna USB i RS-232 sučelja kao i GPIB kao opciju. Upravljački program LabView i računalni softver Data Logging podržani su za sva dostupna sučelja. Svaki kanal ima analogni upravljački / nadzorni priključak na stražnjoj strani za uključivanje i isključivanje opterećenja te za nadgledanje struje i vanjskog opterećenja.
