GW Instek LCR-8201 visoko precizni mjerni uređaj digitalni za pohranu podataka

GW Instek lansira novu seriju radiofrekvencijskih LCR testera ~ LCR 8200, koja uključuje četiri modela, a maksimalna ispitna frekvencija je do 30 MHz. Cijela serija ima 7-inčni zaslon u boji i visoku točnost mjerenja (0,08%). Rezultati mjerenja mogu se prikazati numerički ili grafički, ovisno o odabranom načinu mjerenja, tako da korisnici mogu optimalno protumačiti svojstva ispitnog objekta. U isto vrijeme, cijeli niz standardnih sučelja, poput USB uređaja / RS-232C / rukovatelja i GPIB-a, korisnicima omogućuje upravljanje uređajem putem najpopularnijeg sučelja bez brige o dodatnim troškovima ulaganja u hardver.

Osim toga, serija također nudi funkciju USB memorije pri radu u grafičkom načinu rada. Izmjerene karakteristike i vrijednosti ispitnog predmeta spremaju se za kasniju analizu. Višestruke značajke LCR-8200 mogu pomoći korisnicima da jednostavno odgovore na potrebe ispitivanja pasivnih komponenti u istraživanju i razvoju, projektiranju i proizvodnji.

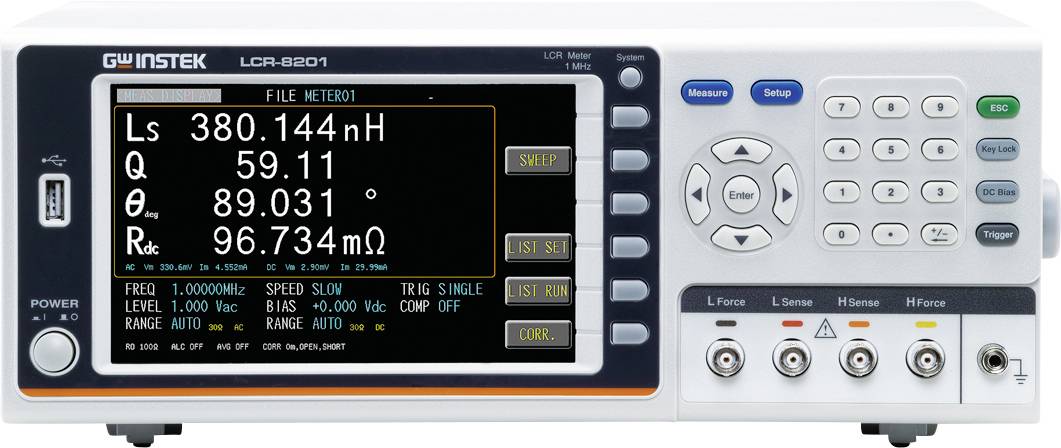

U numeričkom načinu mjerenja dijeli se na MEAS mjerenje i LIST mjerenje. U načinu mjerenja MEAS korisnici mogu odabrati do 4 (najmanje 1) željene mjerne točke od 17 mjernih parametara. Svaka odabrana mjerna jedinica može se postaviti za usporedbu (uspješno / neuspješno) ili BIN funkciju za procjenu i sortiranje, tako da korisnici mogu lako prepoznati rezultate mjerenja po boji i tonu. U načinu LIST, korisnici mogu postaviti 15 ispitnih točaka, a svaka ispitna točka može samostalno postaviti parametre, uključujući frekvenciju / napon / pristranost, a može čak postaviti i neovisnu funkciju usporedbe i način numeričkog prikaza (vrijednost, vrijednost razlike, postotak razlike). Osim toga, automatski način aktiviranja dostupan je i u načinu LIST. Nakon svakog mjerenja LIST -a uređaj se nalazi u mehanizmu okidača u stanju pripravnosti. Korisnici samo trebaju postaviti sljedeći DUT i LIST test se može pokrenuti automatski, čime se štedi vrijeme uzastopnim pritiskom na okidač.

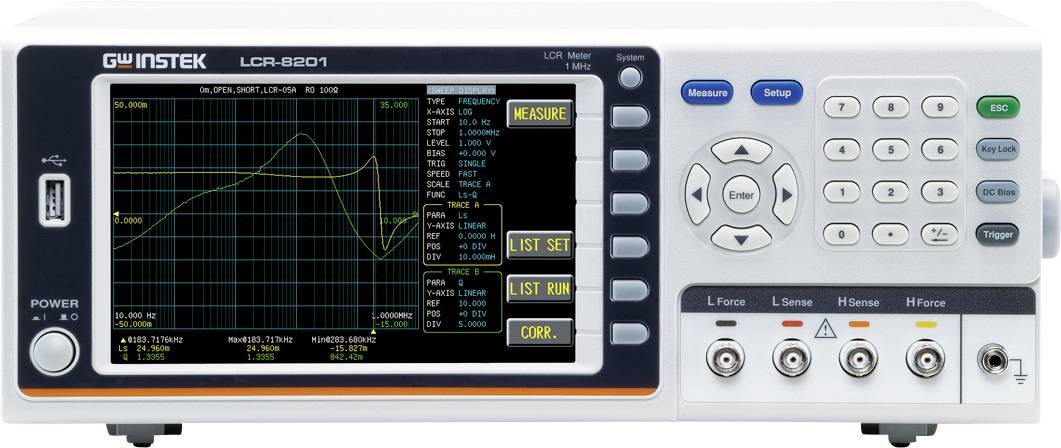

U grafičkom načinu mjerenja, SWEEP mjerenje nudi mogućnost skeniranja dva parametra istovremeno (TRACK A / TRACK B). Relativni parametri zamaha, uključujući izvor zamaha (frekvencija, napon ili struja), skaliranje vodoravne / okomite osi (LINEAR / LOG), brzina ... itd., Čak se može dodati i pristranost, pa se mogu prilagoditi prema stvarnim potrebama korisnika i biti testiran. Nakon završetka brisanja, ljestvica se može automatski prilagoditi prema odabranom TRACE -u, tako da je cijelo promatranje jasnije i lakše za čitanje. Osim toga, prebrisana grafika (bmp) i vrijednosti (csv) mogu se spremiti na flash pogon za kasnije analize i aplikacije.

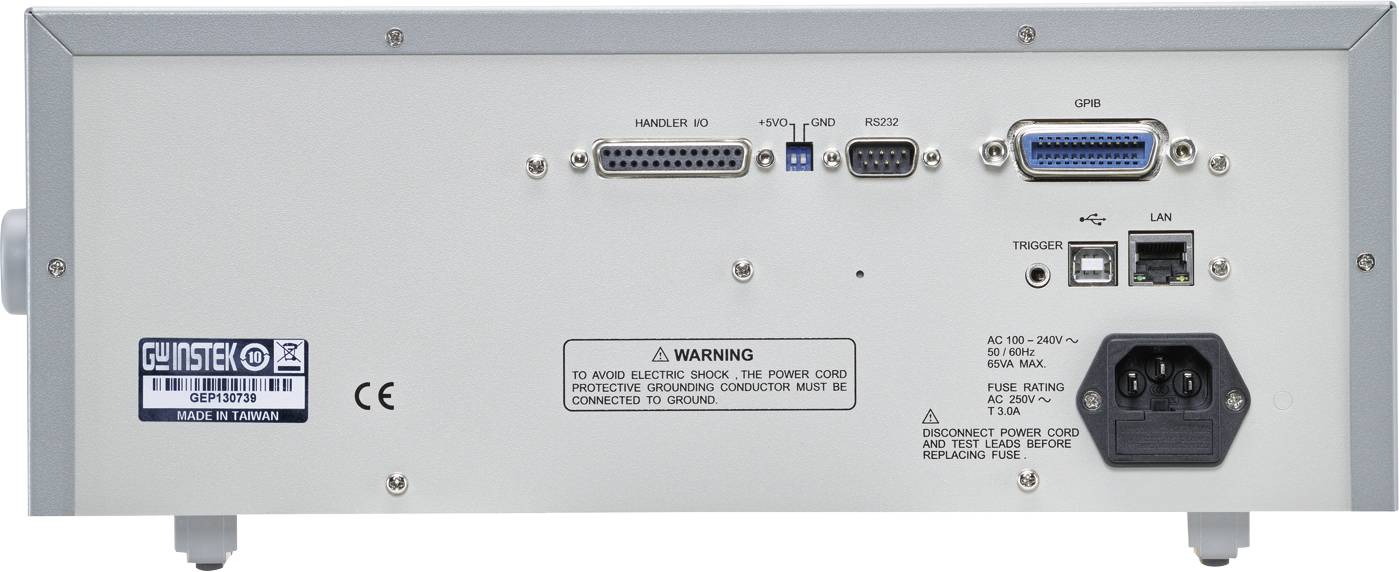

Bilo za prikupljanje mjernih podataka tijekom procesa testiranja ili kolokaciju za integraciju sustava, serija LCR-8200 nudi najopsežnija komunikacijska sučelja, uključujući USB uređaj, RS-232C, LAN za povezivanje s računalom, pa čak i GPIB, koja su sva standardna komunikacijska sučelja. Korisnici mogu birati bez dodatnih troškova, ovisno o navikama korištenja i udobnosti arhitekture sustava. Osim toga, serija LCR-8200 nudi i upravljačko sučelje za integraciju sustava PLC-ova ili razvrstavača.
