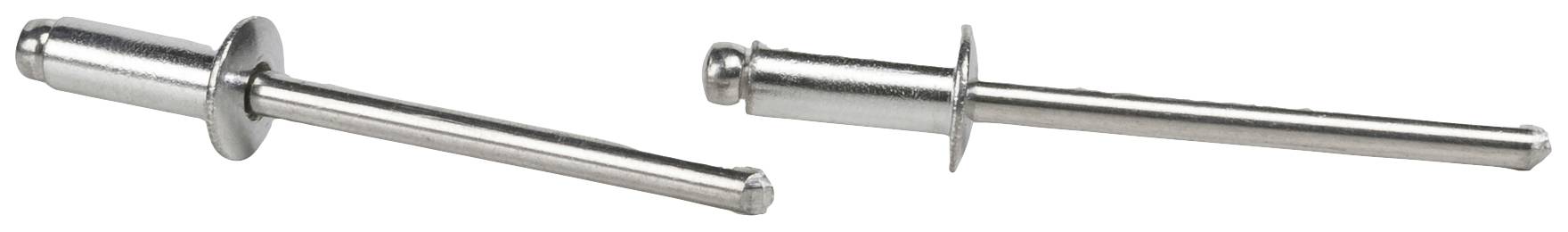

Gesipa 1454083 slijepa zakovica čelik aluminij 500 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
slijepa zakovica
Materijal (Klin)
čelik
Materijal (Čahura)
aluminij
Maks. stezni raspon
16.5 mm
Raspon stezanja min.
14.5 mm
Broj (Veličina pakiranja 500 St.)
Ukupno (0,11 € / komad)
53,99 €
sa PDV-om
Tehnički podaci
- Vrsta proizvoda
slijepa zakovica
- Sadržaj
500 St.
- Materijal (Klin)
čelik
- Materijal (Čahura)
aluminij
- Maks. stezni raspon
16.5 mm
- Raspon stezanja min.
14.5 mm
- Promjer šuplje zakovice
4 mm
- Duljina šuplje zakovice
20 mm
- Područje stezanja
14.5 - 16.5 mm
- Promjer glave
7.5
- Visina glave
1.4 mm
- Promjer rupe
4.1 mm
- Promjer trna zakovice
2.1 mm
- Sila smicanja
1400 N
- Oblik glave
upuštena glava
- Kut upuštanja
120°
- Natezna sila (maks.)
2000 N
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2910462 Gesipa 1454083 slijepa zakovica čelik aluminij 500 St.
Opis
GESIPA slijepe zakovice osiguravaju dugotrajno, sigurno spajanje različitih, čak i osjetljivih materijala.
Tehnologija slijepog zakivanja tvrtke GESIPA koristi se u mnogim modernim industrijskim proizvodnjama gdje je potrebna tehnologija spajanja.
Zbog njihove isplativosti i svestranosti više nije moguće zamisliti život bez njih. Kombinira prednosti kao što su prevladavanje ograničene dostupnosti komponenti,
Trajno sigurno spajanje najrazličitijih materijala, uključujući i one osjetljive, a po želji i dokumentiranje procesa postavljanja.
S tehničkog gledišta, slijepa zakovica sastoji se od dvije komponente, šuplje zakovice i trna zakovice.
Dok kod zavrtanja, stezanja i zakivanja probijanjem itd. komponenta uvijek mora biti dostupna s obje strane,
Ono što je stvarno posebno kod slijepih zakovica je da je potreban samo jednostrani pristup komponentama.
Tijekom postupka namještanja, trn zakovice se povlači steznim čeljustima alata za namještanje i deformira šuplju zakovicu na unaprijed definiranu,
čvrsto prianjanje u komponentu. Konačno, trn zakovice se otkida na predviđenoj točki, unaprijed određenoj točki loma, a preostali trn se može reciklirati.
Zaostali trn zakovice je dio trna zakovice koji ostaje u šupljoj zakovici i, ovisno o primjeni, može preuzeti dodatnu sigurnosnu funkciju.
Savršena spojnica za svaku primjenu, budući da su slijepe zakovice dostupne u velikom izboru dizajna, materijala, oblika, duljina i boja.
Ovisno o zadaći koju slijepa zakovica treba ispuniti, GESIPA može birati između standardnog modela dostupnog sa skladišta ili
slijepa zakovica posebno dizajnirana za primjenu.
Osnovno pravilo za određivanje duljine osovine zakovice je: debljina materijala + promjer osovine zakovice = duljina osovine zakovice
GESIPA slijepe zakovice – terminologija
- Slijepa zakovica sastoji se od dva dijela: šuplje zakovice i trna zakovice.
- Šuplja zakovica sastoji se od glave za postavljanje i osovine šuplje zakovice
- Glava za postavljanje nalazi se na strani obrade i promjenjivog je promjera i oblika. Dostupan je u varijantama s ravnom okruglom glavom, upuštenom glavom i velikom glavom.
Držak zakovice dostupan je u različitim duljinama ovisno o debljini materijala koji se zakiva.
- Trn zakovice ima zadatak deformirati osovinu zakovice. Sadrži unaprijed određenu prijelomnu točku. Ovdje se trn zakovice otkida nakon što je zakovica potpuno deformirana.
- Preostali trn zakovice je dio trna zakovice koji ostaje u šupljoj zakovici. Preostali trn je dio trna zakovice,
koji se otkine sa postavljene zakovice pomoću alata za postavljanje slijepih zakovica.
Ovaj tekst je strojno preveden.
