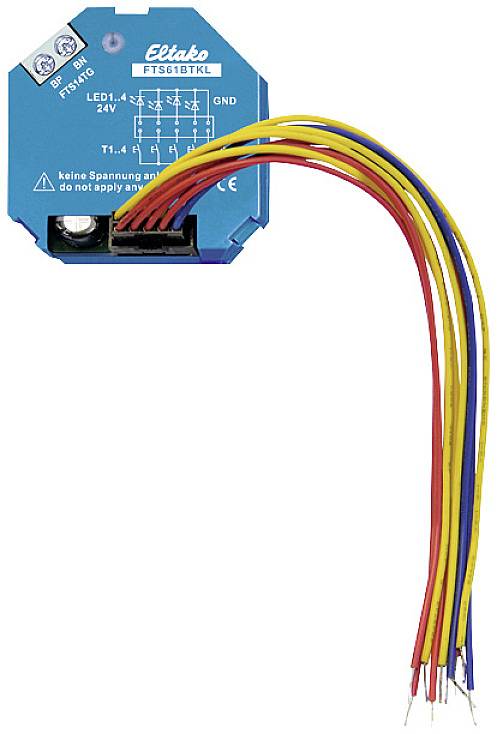

FTS61BTKL Eltako RS485-Bus spojnica s tipkama podžbukna
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
117 kom. - zaliha Njemačka
Broj
Ukupno (67,99 € / komad)
67,99 €
sa PDV-om
Tehnički podaci
- Radio bus sustav
- Vrsta proizvoda
spojnica s tipkama
- Serija
Eltako
- dim.
(Š x V x D) 45 x 18 x 18 mm
IP20
- Radni napon
29 V/DC
- Vrsta montaže
podžbukna
0.2 W
- Prijenos podataka (Smart Home)
RS485-Bus
- Kanali
4
- Širina
45 mm
- Visina
18 mm
- Dubina
18 mm
- Bazna stanica
nije potrebno, neobavezno za daljinski pristup
- Razmjena podataka
dvosmjeran (dvo)
n.rel. (EENRPS00)
- Određene značajke
2-žice
Flush-mounted
FALSE
TRUE
FALSE
Clamp mounting
Other
FALSE
IP20
1
FALSE
TRUE
18 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2637566 FTS61BTKL Eltako RS485-Bus spojnica s tipkama podžbukna
Upute za rad i sigurnost
Upute za rad i sigurnost 2637566 FTS61BTKL Eltako RS485-Bus spojnica s tipkama podžbukna
Opis
Spojnik tipkala sabirnice za 4 konvencionalna tipkala s integriranim 24V LED diodama za spajanje na pristupnike tipkala FTS14TG preko 2-žilne sabirnice tipkala. Gubitak u stanju pripravnosti samo 0,2 vata. Za podžbuknu montažu. Duljina 45 mm, širina 45 mm, dubina 18 mm. Do 30 tipkala sabirnice i/ili spojnica tipkala sabirnice FTS61BTKL može se spojiti na priključke BP i BN pristupnika tipkala FTS14TG. Dopuštena ukupna duljina kabela je 200 m. RLC element koji je uključen uz FTS14TG također mora biti spojen na priključke BP i BN na najudaljenijem gumbu sabirnice ili spojnici tipkala sabirnice. Napajanje spojenog FTS61BTKL s 29V DC i prijenos podataka u isto vrijeme odvija se preko 2-žilne sabirnice gumba. Molimo koristite samo standardne autobusne ili telefonske linije. Do četiri konvencionalna gumba T1-T4 mogu se spojiti na spojne vodove duljine 15 cm. Suprotni pol je uvijek T0. Spojni kabeli mogu se produžiti do 2m. LED diode od 24 V integrirane u gumbe prikazuju potvrdne telegrame od aktuatora ako su ID-ovi aktuatora uneseni s PCT14 u ID tablici FTS14TG. Pozor! Nemojte primjenjivati napon. Parovi T1/T3 i T2/T4 mogu se definirati kao tipke za smjer. Autobus je povezan s BP i BN. Pridržavajte se polariteta!
