Fluke FLK-FEV350/KIT CH analizator za e-stanicu za punjenje tip 1 & tip 2
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Unutarnja potrošnja: max 3 W
- Sigurnost: CAT II 300V
- Stupanj nečistoće: 2
- Razred zaštite: II
- Vrsta proizvoda
analizator za e-stanicu za punjenje
- Utikač za punjenje
tip 1 & tip 2
- Nazivni napon
250 V
IP40
- Boja
žuta
siva
- Širina
123 mm
- Visina
263 mm
- Dubina
63 mm
- Težina
900 g
- Nazivna struja
10 A
- Maks. temperatura
+40 °C
- Min. temperatura
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3161928 Fluke FLK-FEV350/KIT CH analizator za e-stanicu za punjenje tip 1 & tip 2
Upute za rad i sigurnost
Upute za rad i sigurnost 3161928 Fluke FLK-FEV350/KIT CH analizator za e-stanicu za punjenje tip 1 & tip 2
Opis
FEV350 EV analizator stanica za punjenje električnih vozila cjelovito je rješenje za testiranje sigurnosti i performansi AC punionica s utikačima za punjenje tipa 2 ili tipa 1. Razvijen je za tehničare koji moraju brzo i učinkovito provesti i dokumentirati više testova, ali ne žele sa sobom nositi više alata. Dostupna mjerenja: PE (zaštitni vodič) preliminarno ispitivanje kako bi se osiguralo da nema opasnog napona, vizualni pregled, 30 mA RCD i 6 mA RDC-DD test okidanja, nominalni napon + redoslijed faza, Auto Control Pilot (CP) s analizom valnog oblika, simulacija kabela putem Proximity Pilota (PP) i provjera grešaka. Podržana mjerenja: otpor PE vodiča, otpor izolacije i impedancija strujnog kruga/mreže s kompatibilnim Fluke višenamjenskim testerima za instalaciju za certificiranje instalacija i inspekcije putem bežične Bluetooth veze. Dijagrami konfiguracije strujnog kruga i info zasloni za besprijekornu integraciju sa softverom za generiranje izvješća TruTest. Rješenje uključuje softverski modul stanice za punjenje TruTest za dokumentiranje i izvješćivanje. Analizator Fluke FEV350 pruža unaprijed određene planove ispitivanja i pokazuje je li test bio uspješan kako bi se pojednostavila analiza i smanjilo vrijeme testiranja. Podržana mjerenja uključuju otpor zaštitnog vodiča, otpor izolacije i impedanciju kruga/mreže korištenjem kompatibilnih Fluke višenamjenskih instalacijskih testera za certifikaciju instalacije i inspekcije putem bežične Bluetooth veze, dijagrame konfiguracije strujnog kruga i informacijske zaslone za besprijekornu integraciju sa softverom za generiranje izvješća TruTest. Komplet uključuje višenamjenski tester 1664 FC.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Analizator stanica za punjenje električnih vozila za utikače za punjenje tipa 1 i 2
- Preliminarno ispitivanje PE zaštitnog vodiča kako bi se osiguralo da nema opasnog napona.
- Vizualni pregled
- 30mA RCD + 6mA RDC-DD test okidanja
- Nazivni napon + redoslijed faza
- Auto Control Pilot (CP) s analizom valnog oblika
- Simulacija kabela putem Proximity Pilota (PP)
- Provjera pogrešaka

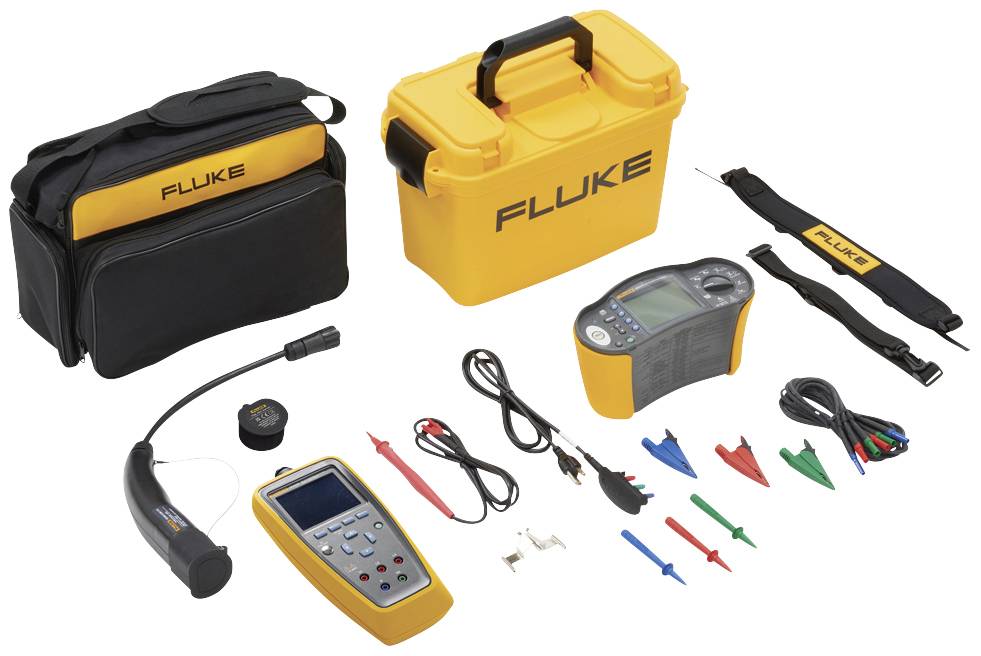

Isporuka uključuje
- analizator FEV350/BASIC
- FEV300-CON-TY1
- FEV300-CON-TY2
- Adapter nulte točke/TY1
- Adapter nulte točke/TY2
- TPAK magnetna vješalica
- Podstavljena torba
- Višenamjenski tester 1664 FC
