fischertechnik education 571909 APS Add On: Brennofen završeni uređaj
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (3.125,00 € / komad)
3.125,00 €
sa PDV-om
Istaknuti proizvodi i detalji
fischertechnik education 571909 APS Add On: Brennofen završeni uređaj
- Idealno proširenje za agilnu simulaciju proizvodnje
- Povećava mogućnosti simulacije proizvodnih radnih procesa
- Didaktički popraćen dodatnim sadržajem za učenje u Digitalnoj platformi za učenje
- Kompletno konstruiran i programiran model
Tehnički podaci
- Vrsta proizvoda
završeni uređaj
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3368872 fischertechnik education 571909 APS Add On: Brennofen završeni uređaj
Upute za rad i sigurnost
Upute za rad i sigurnost 3368872 fischertechnik education 571909 APS Add On: Brennofen završeni uređaj
Opis

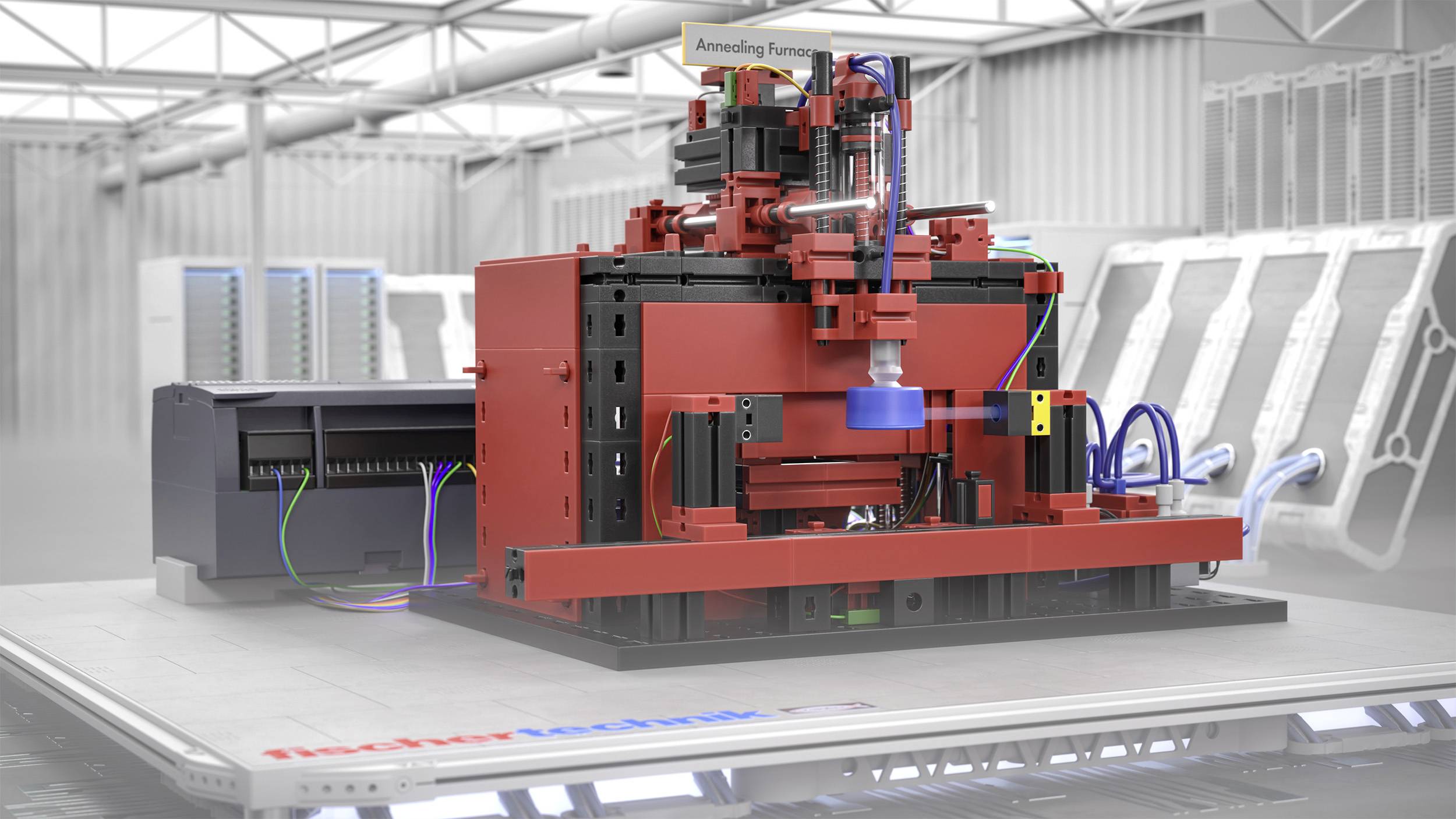

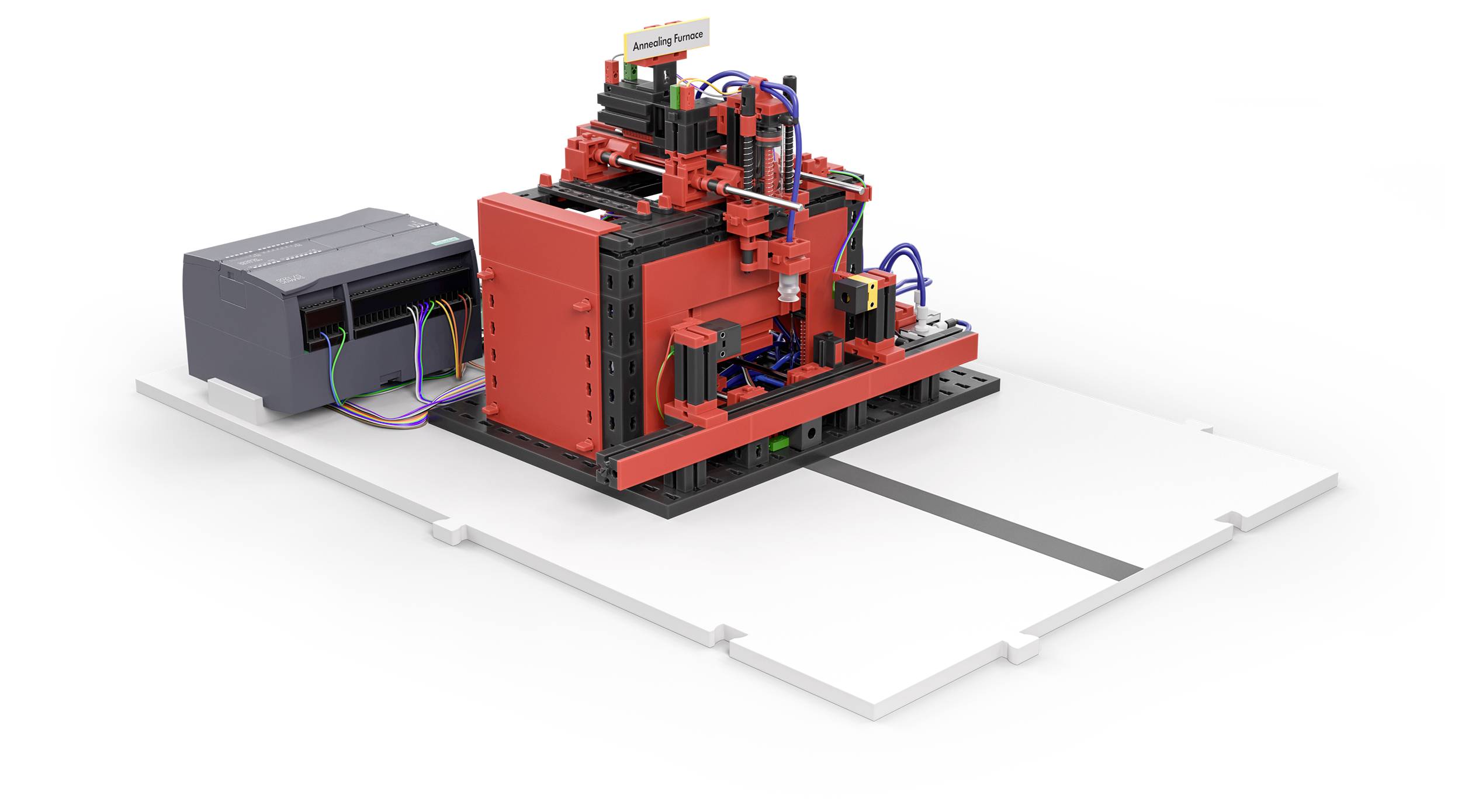

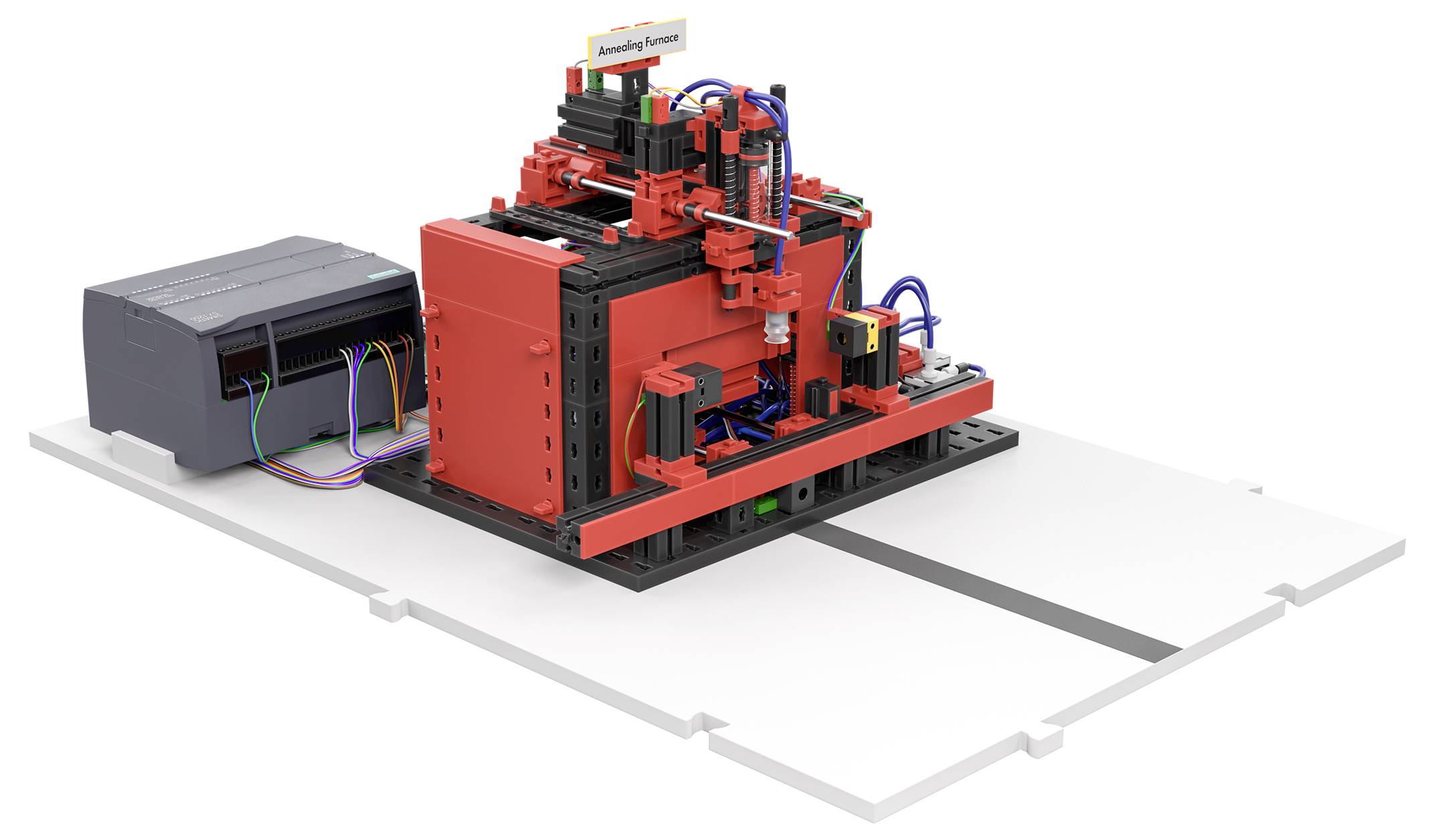

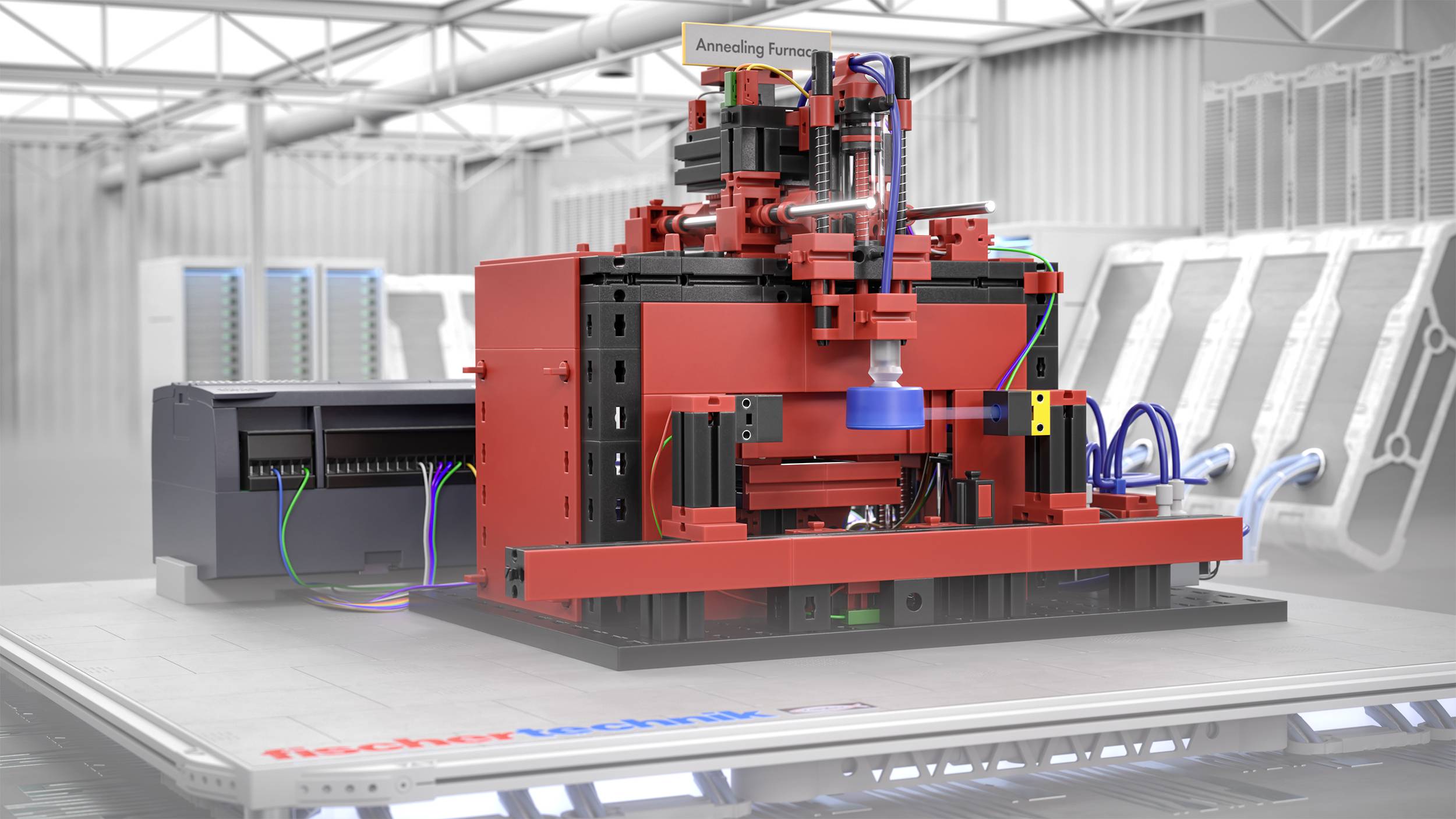

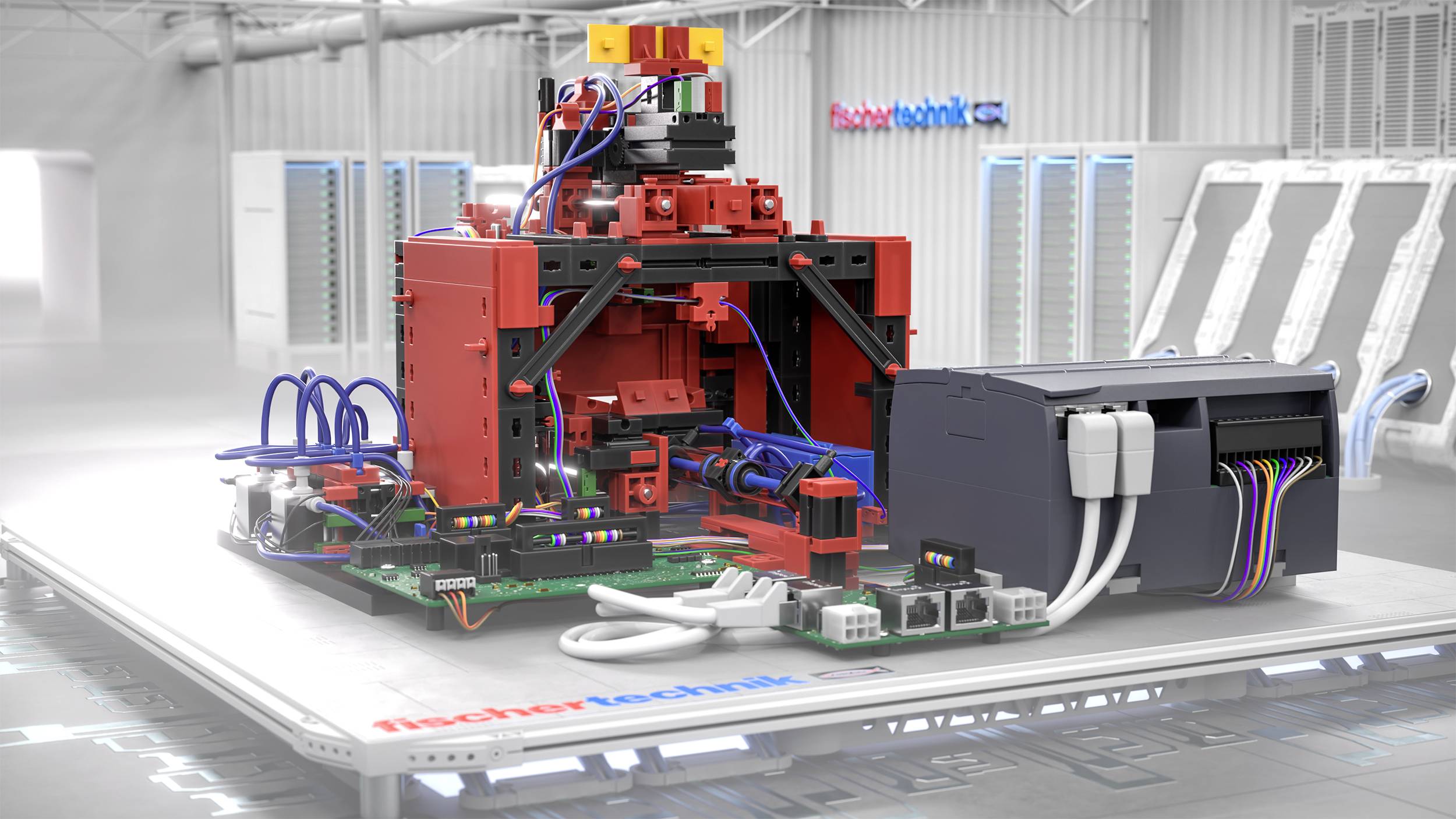

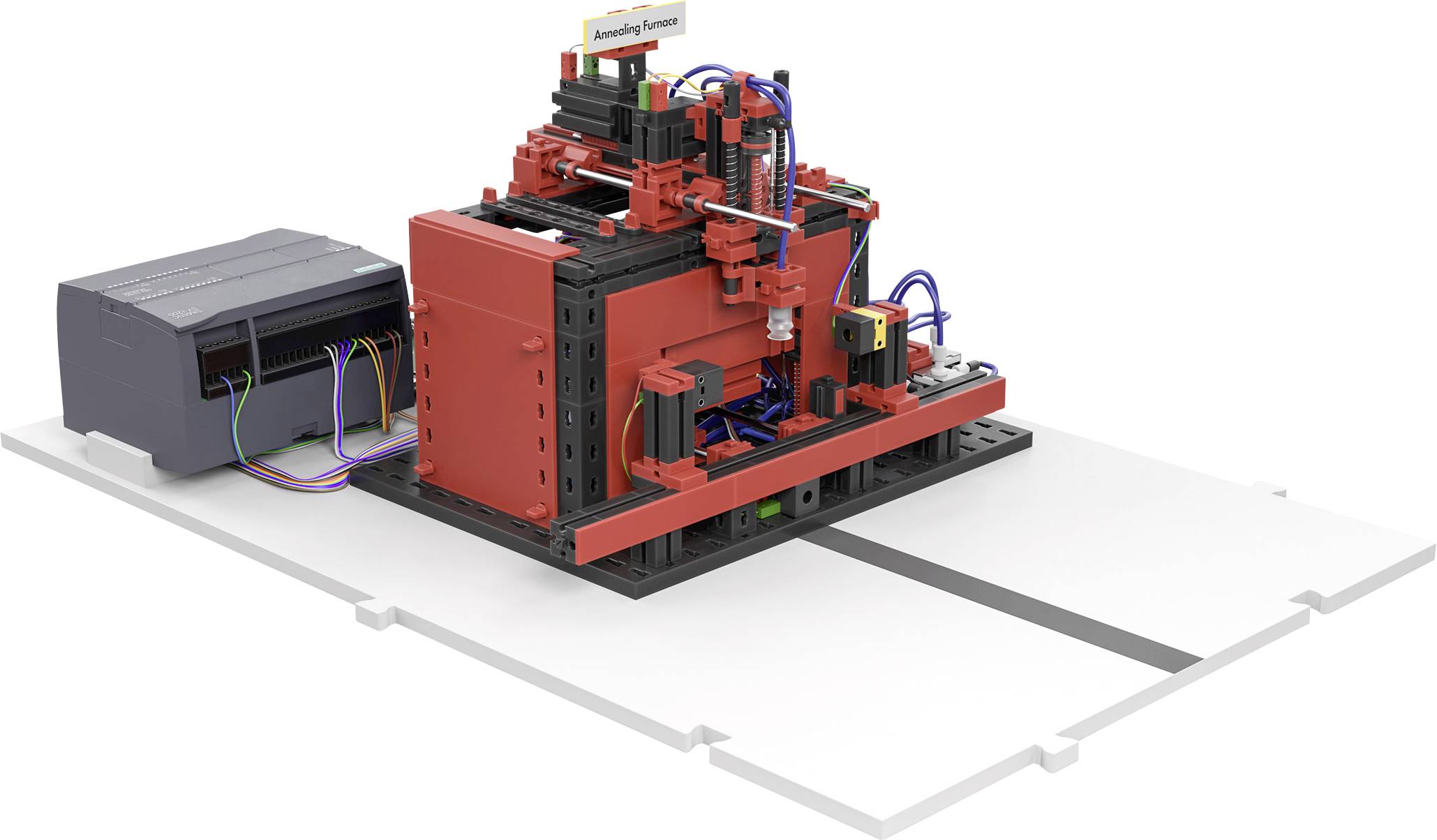

APS dodatak: Kiln proširuje Agile Production Simulation (APS) s novim proizvodnim modulom. Standardna konfiguracija s modulom za bušenje i glodanje proširena je tako da uključuje opciju peći za pečenje. Dodatni procesni modul omogućuje uvođenje novih derivata u proizvodnju ili proširenje postojećih proizvodnih konfiguracija daljnjim procesnim korakom.

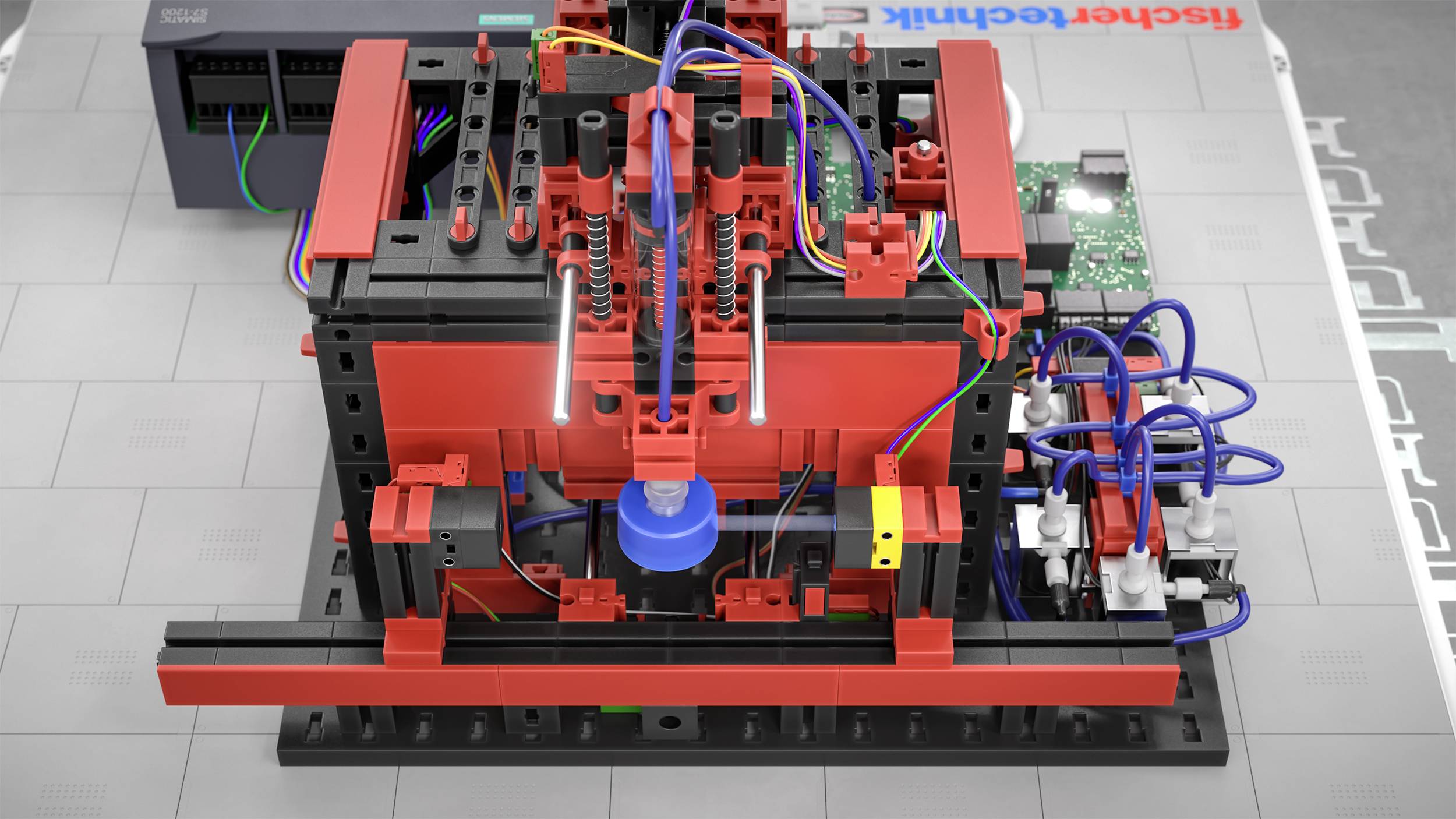

Peć se sastoji od priključne stanice za AGV i vakuumske hvataljke koja pomoću pneumatike transportira obradak u peć. Stvrdnjavanje se tamo simulira crvenim svjetlom. Nakon procesa obradak se vraća iz pećnice u hvataljku. To ga zatim vraća u transportni sustav bez vozača.
Početna integracija peći u proizvodnju odvija se putem upravljačke ploče u samo nekoliko minuta; specifični koraci opisani su u dokumentaciji.
Korištenjem dodatnog FTS-a aktiviraju se dodatni sadržaji za učenje u Digital Learning Platform.
Dodatni produkcijski modul "Burning Furnace" otključava dodatne sadržaje za učenje u Digitalnoj platformi za učenje. I teorijski moduli i dodatni zadaci otključani su u modulu učenja "Agilna proizvodnja". Oni se bave i uvođenjem novih derivata u proizvodnju i proširenjem postojećih proizvodnih konfiguracija dodatnim procesom.
Ovaj tekst je strojno preveden.
Peć se sastoji od priključne stanice za AGV i vakuumske hvataljke koja pomoću pneumatike transportira obradak u peć. Stvrdnjavanje se tamo simulira crvenim svjetlom. Nakon procesa obradak se vraća iz pećnice u hvataljku. To ga zatim vraća u transportni sustav bez vozača.
Početna integracija peći u proizvodnju odvija se putem upravljačke ploče u samo nekoliko minuta; specifični koraci opisani su u dokumentaciji.
Korištenjem dodatnog FTS-a aktiviraju se dodatni sadržaji za učenje u Digital Learning Platform.
Dodatni produkcijski modul "Burning Furnace" otključava dodatne sadržaje za učenje u Digitalnoj platformi za učenje. I teorijski moduli i dodatni zadaci otključani su u modulu učenja "Agilna proizvodnja". Oni se bave i uvođenjem novih derivata u proizvodnju i proširenjem postojećih proizvodnih konfiguracija dodatnim procesom.
Ovaj tekst je strojno preveden.
Izvedba
- Uključeno u model obuke:
- 1 x Siemens CPU 1215C
- 1 x S-Motor 24V (DC motor)
- 4 x Mini gumbi
- 3 x LED 24V
- 1 x fototranzistor
- 1 x kompresor 24 (DC motor)
- 5 x 3/2-smjerni elektromagnetski ventil 24V
- 2 x ispušni gas
- 1 x vakuumska vakuumska čašica
- 2 x pneumatski cilindri
- 5 x pneumatski cilindri s oprugom
