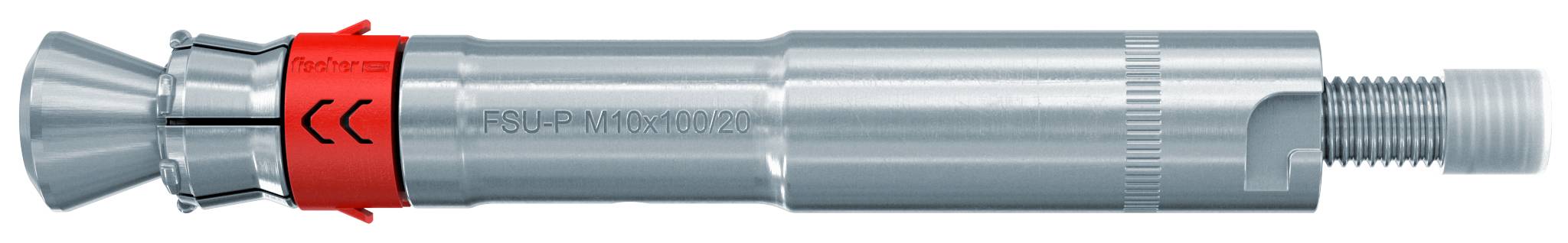

Metalni dentalnog implantata svrdlo s crvenim sigurnosnim ovratnikom, srebrnom ručkom i navojnom vrhom.

Okrugli metalni gumb s kvadratnim, pikseliranim uzorkom u sredini, sličan QR kodu.

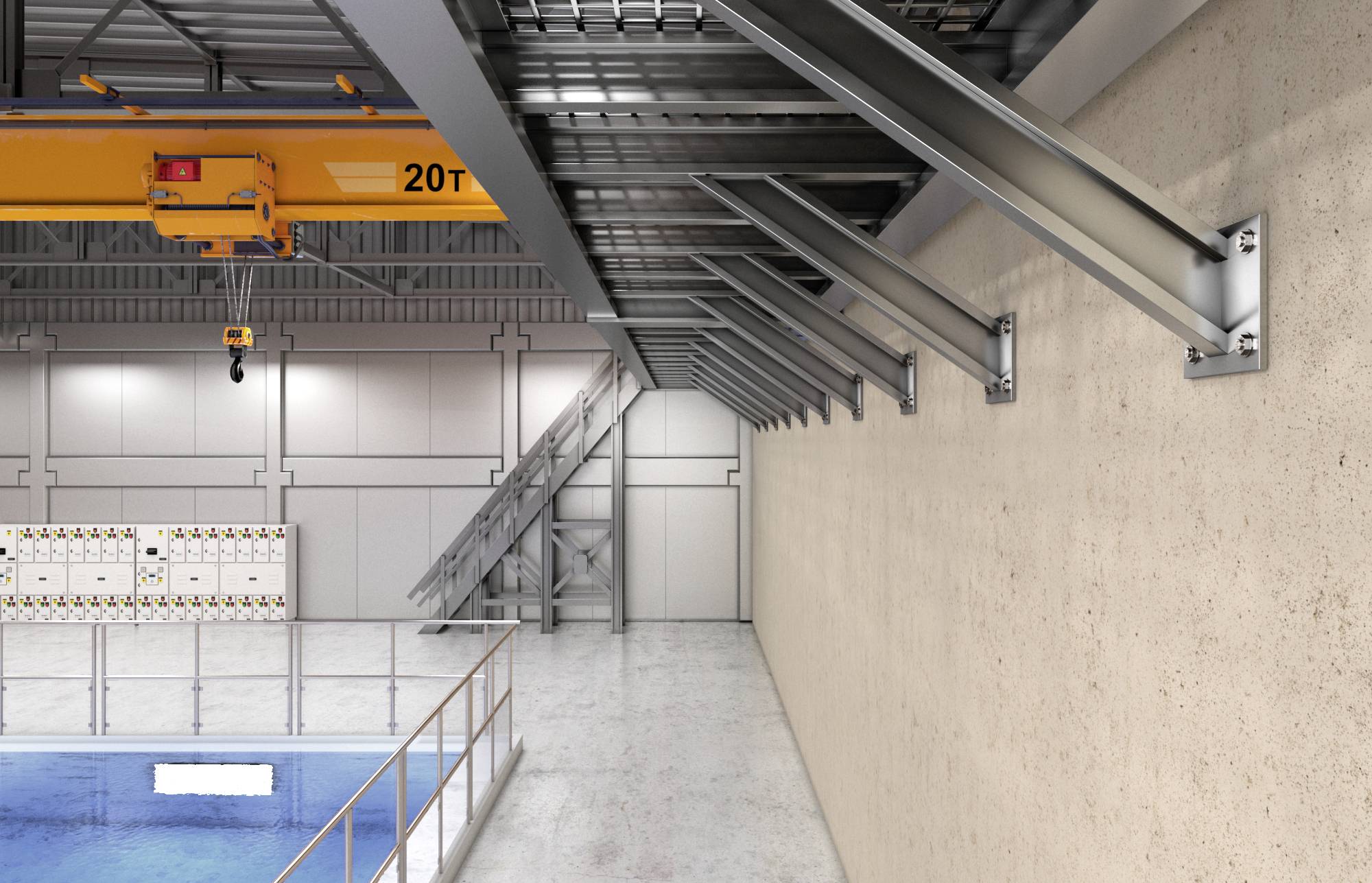

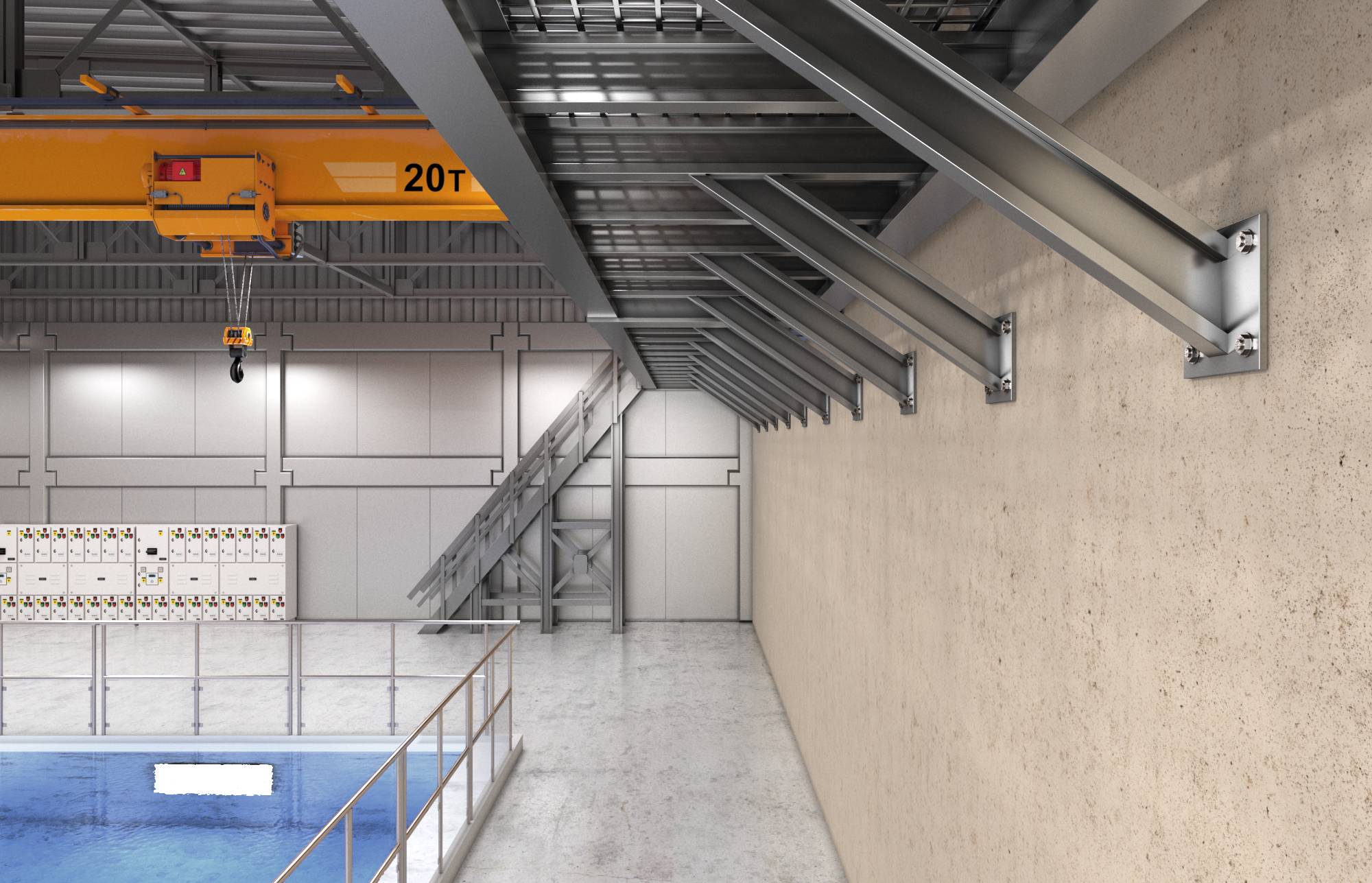

Zatvoreni bazen s dizalicom iznad bazena. Na zidu se nalaze metalne šipke, a u pozadini se penje stubište.

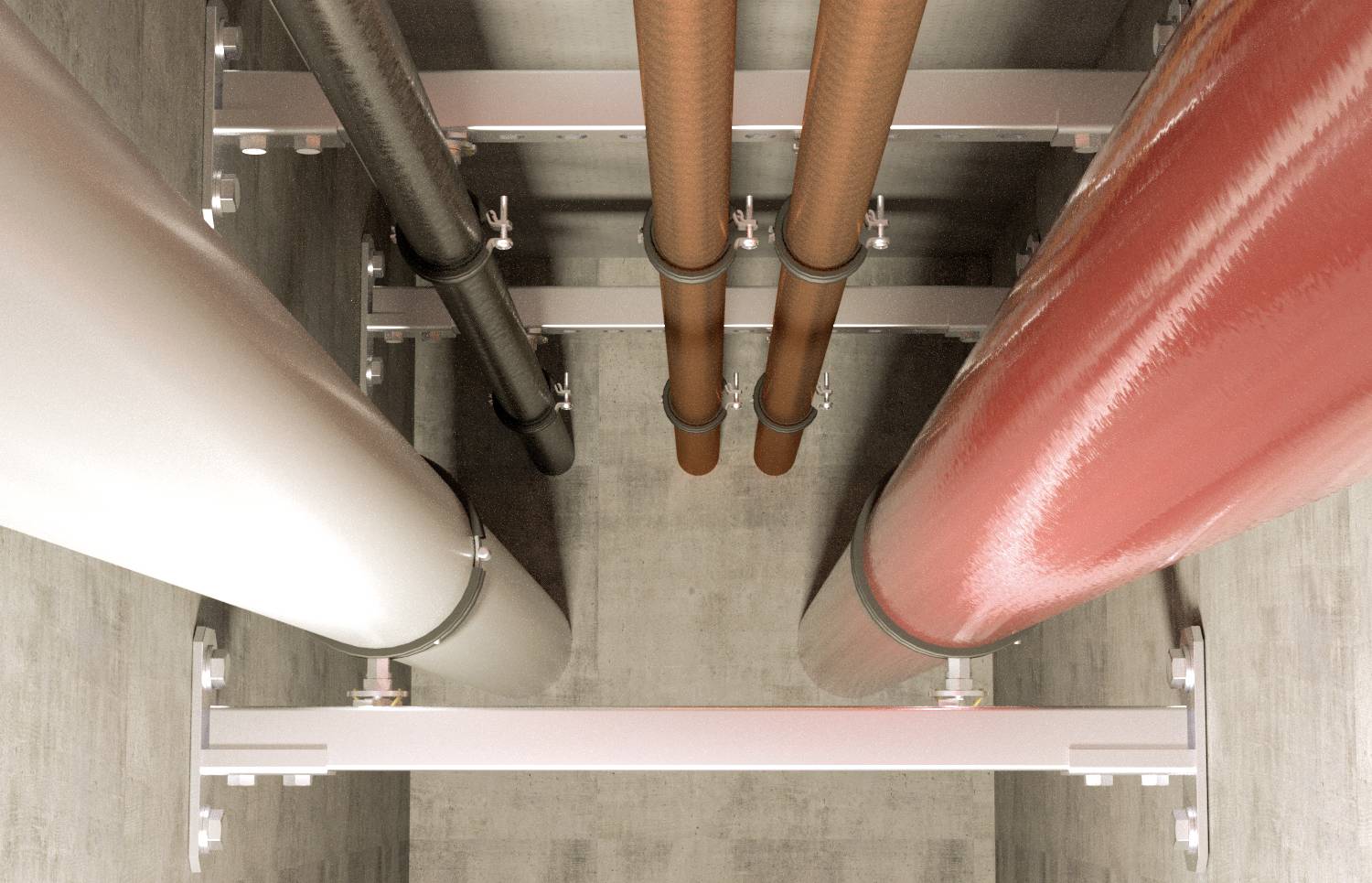

Cijevi u šahtu, pogled odozdo. Različite boje označavaju različite funkcije ili materijale.

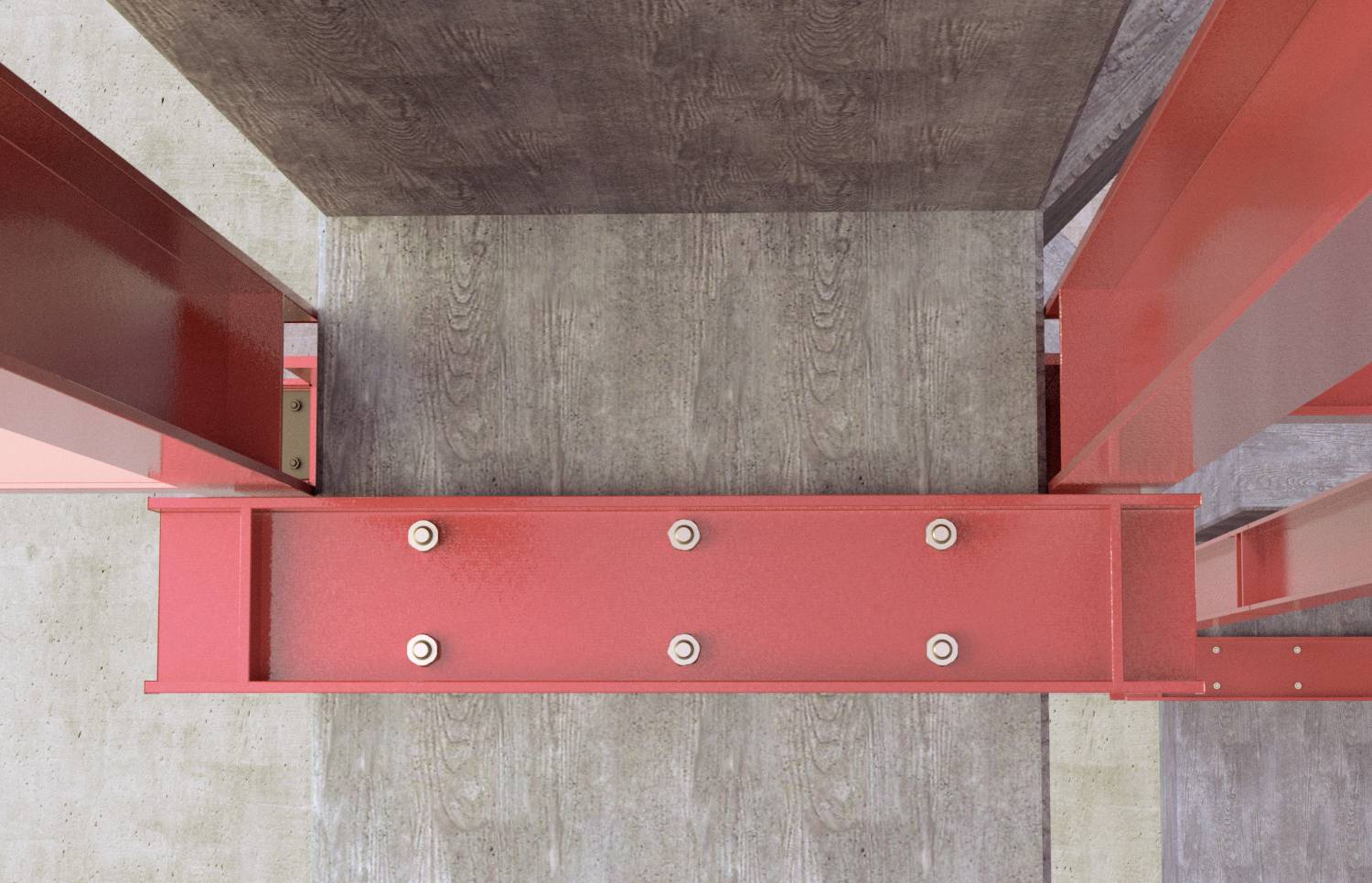

Crveni čelični nosači povezani vijcima u sklopu građevinske skele, pogled odozgo, prikazuje industrijski način gradnje i materijale.

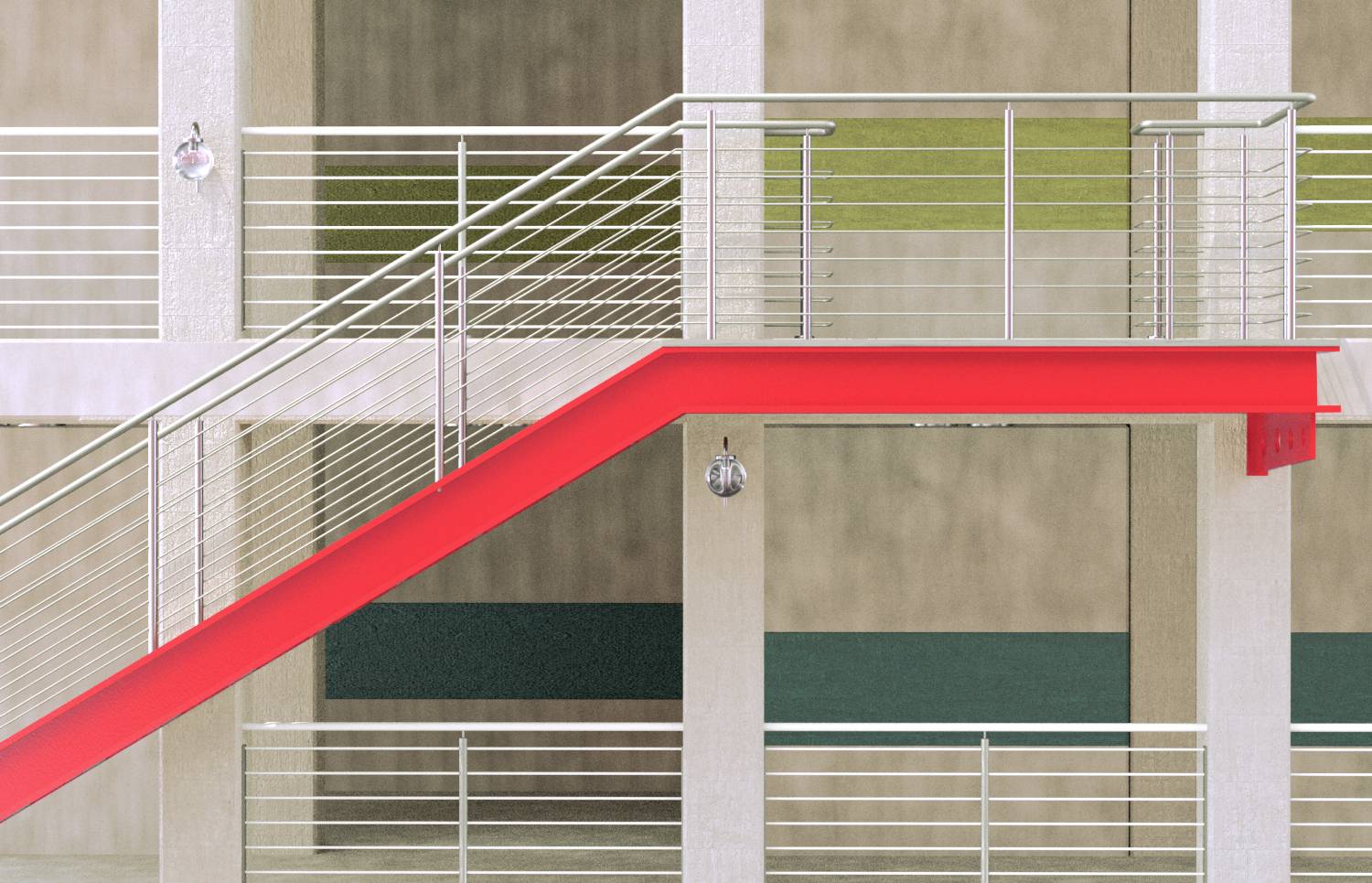

Crveno stubište s metalnom ogradom, lijevo dekorativna zidna lampa, vodi do obojene betonske zgrade. Minimalistički dizajn.

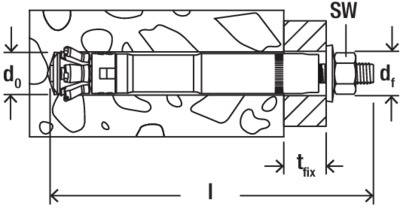

Tehnički nacrt vijčanog spoja. Prikazuje mjere: d₀, d_f, l i t_fix. Struktura površine u pozadini.

Bohrdiagram prikazuje bušač koji prodire u zid, s natpisom 'FSU-SD' pored njega, strelica usmjerena udesno.

Dijagram prikazuje strelicu koja prikazuje kretanje materijala kroz mali tunel u stijeni.

'Ilustracija prikazuje vijčani sidreni element u betonskom zidu s crvenom oznakom i strelicom s desne strane. Precrtani čavao je pored njega.'

Dijagram prikazuje prijenosnik s elementima za spajanje, crvena strelica i tekst 'FSU-ST' označavaju komponentu desno na slici.

Tehnički nacrt vijka koji se uvlači kroz zid u tiplovu naprava u zidu; prikazuje poprečni presjek mehanizma.

Dijagram zidnog sidrenog elementa s sigurnosnim upozorenjima. Prikazuje razmake, betonsku površinu i pravilno pozicioniranje. Uključuje simbole za sigurnost.

'Instalacija Tinst-a' prikazuje vijak s tipalom u zidnoj provrtu. Strelice ukazuju na smjer i rotaciju instalacije.

Zidna učvršćivač s vijčanim sidrenim elementom učvršćenim u beton. Sidro je osigurano rotacijskim pokretom.

1/15

Dostava sri, 23.9.

18 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (629,00 € / komad)

629,00 €

sa PDV-om

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Promjer svrdla: 22 mm
Promjer rupe u nastavku: 23 mm
Maksimalna debljina priloga: 50 mm
Navoj: M12
Širina ključa 19 mm

Vrsta proizvoda: podrezano sidro

Materijal: čelik

Dužina: 210 mm

Vijak Ø: 12 mm

Prikladno za: beton

Sadržaj: 10 St.

Svojstvo materijala: galvansko pocinčani

Visina: 210 mm

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3026194 Fischer 567788 FSU-P M12x125/50 podrezano sidro 210 mm 10 St.

Opis

Fischer udubljeno sidro FSU-P je samourezno udubljeno sidro izrađeno od pocinčanog čelika za primjene gdje su potrebna najveća opterećenja i sigurnost (npr. teške konstrukcije čeličana, nuklearne elektrane, industrija nafte i plina). Podrezani tipl je idealan za teška pričvršćivanja za sidrenje čeličnih konstrukcija, teških cjevovoda i unutarnjih industrijskih strojeva u napuknutom i nenapuknutom betonu. FSU-P se postavlja u sklop s provrtom pomoću alata za podešavanje FSU-ST u izbušenu rupu napravljenu s FSU-SD svrdlom s prstenom. Sidro samo reže udubljenje i stvara pozitivnu vezu. To osigurava maksimalnu sigurnost čak i kod velikih širina pukotina u seizmičkim područjima. Pomoću FSU-DT alata za demontažu sidro se može ukloniti brzo i bez ostatka.

Ovaj tekst je strojno preveden.

Izvedba

Najveća razina nosivosti i sigurnosti zahvaljujući savršenom pozitivnom pristajanju
Šest sjekutića samostalno i brzo stvaraju podrez
Male središnje i rubne udaljenosti zbog male sile širenja
Plastični element učvršćuje tiplu u izbušenoj rupi

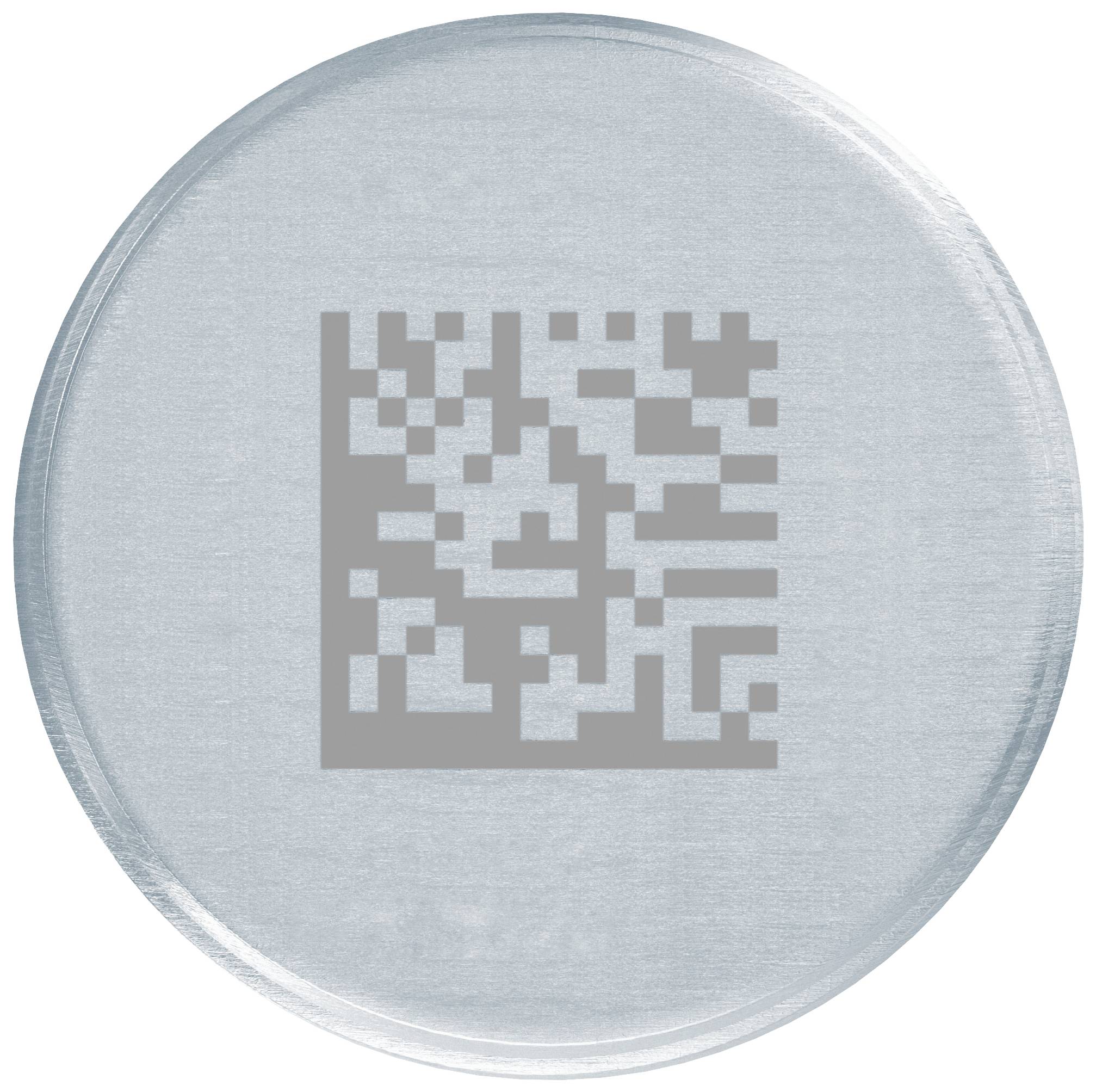

DMC za jasnu identifikaciju i očitavanje podataka o proizvodu
