Kupi Fischer 567784 FSU-P M12x125/30 podrezano sidro 190 mm 10 St.

Metalni dentalnih implantata odvijač sa crvenim prstenom za ograničenje momenta i navojnom vrhom na bijelog pozadina

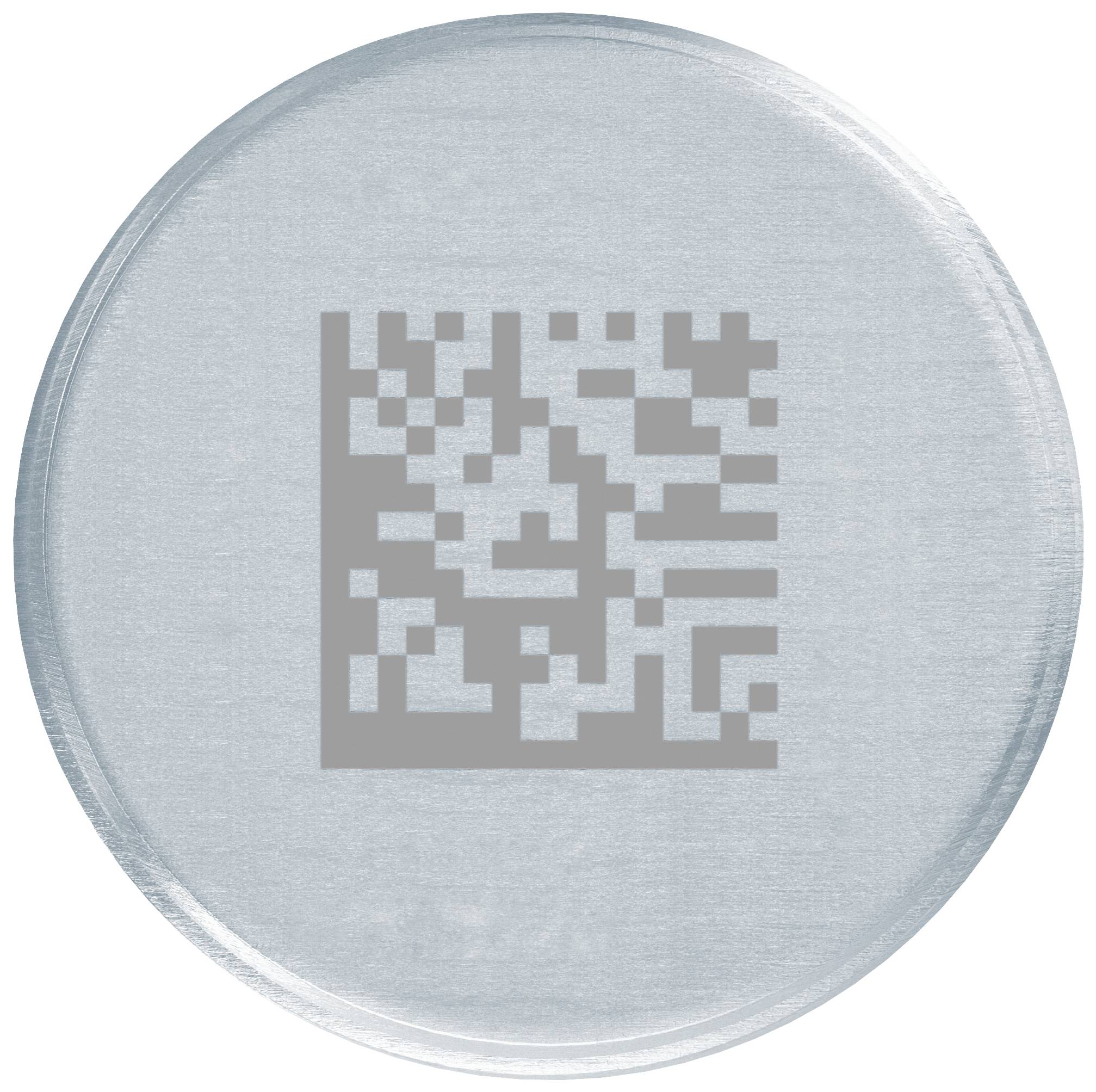

QR-kod na srebrnoj, okrugloj metalnoj površini.

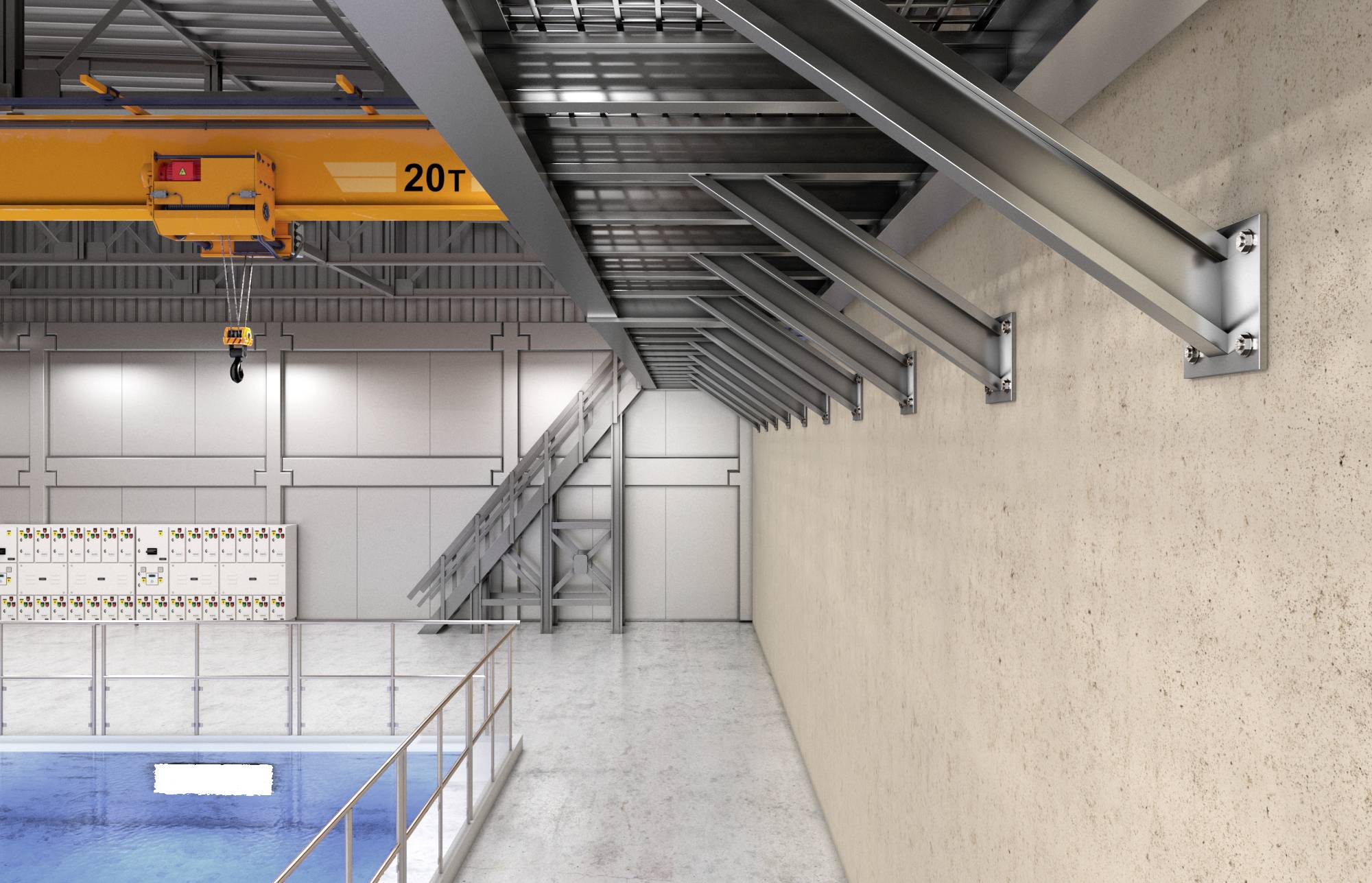

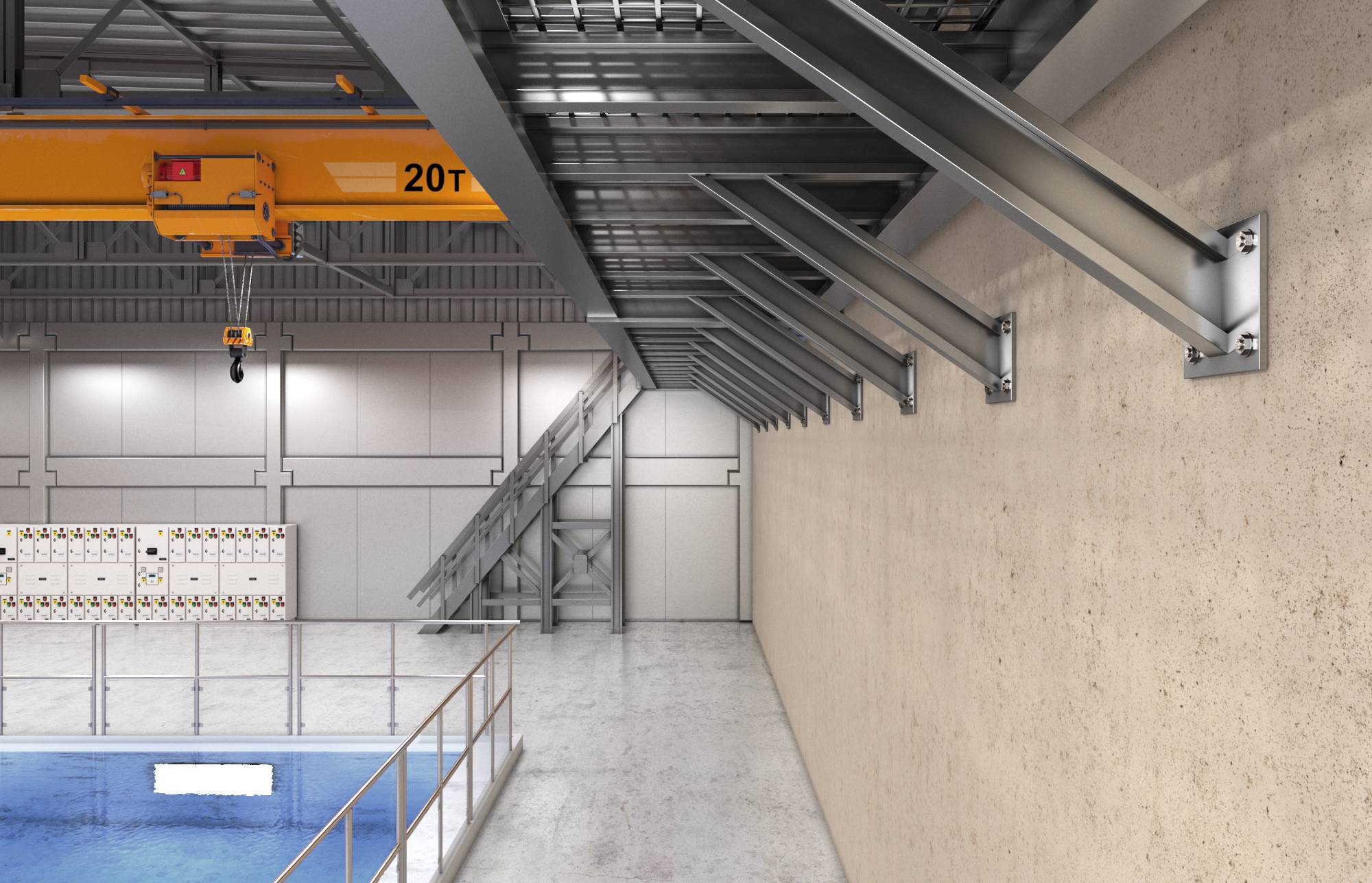

'Industrijska tvorničko hala sa čeličnim nosačima, stropnim mostnim dizalicama i bazenom vode. Metalna stepenica vodi do gornjih razina.'

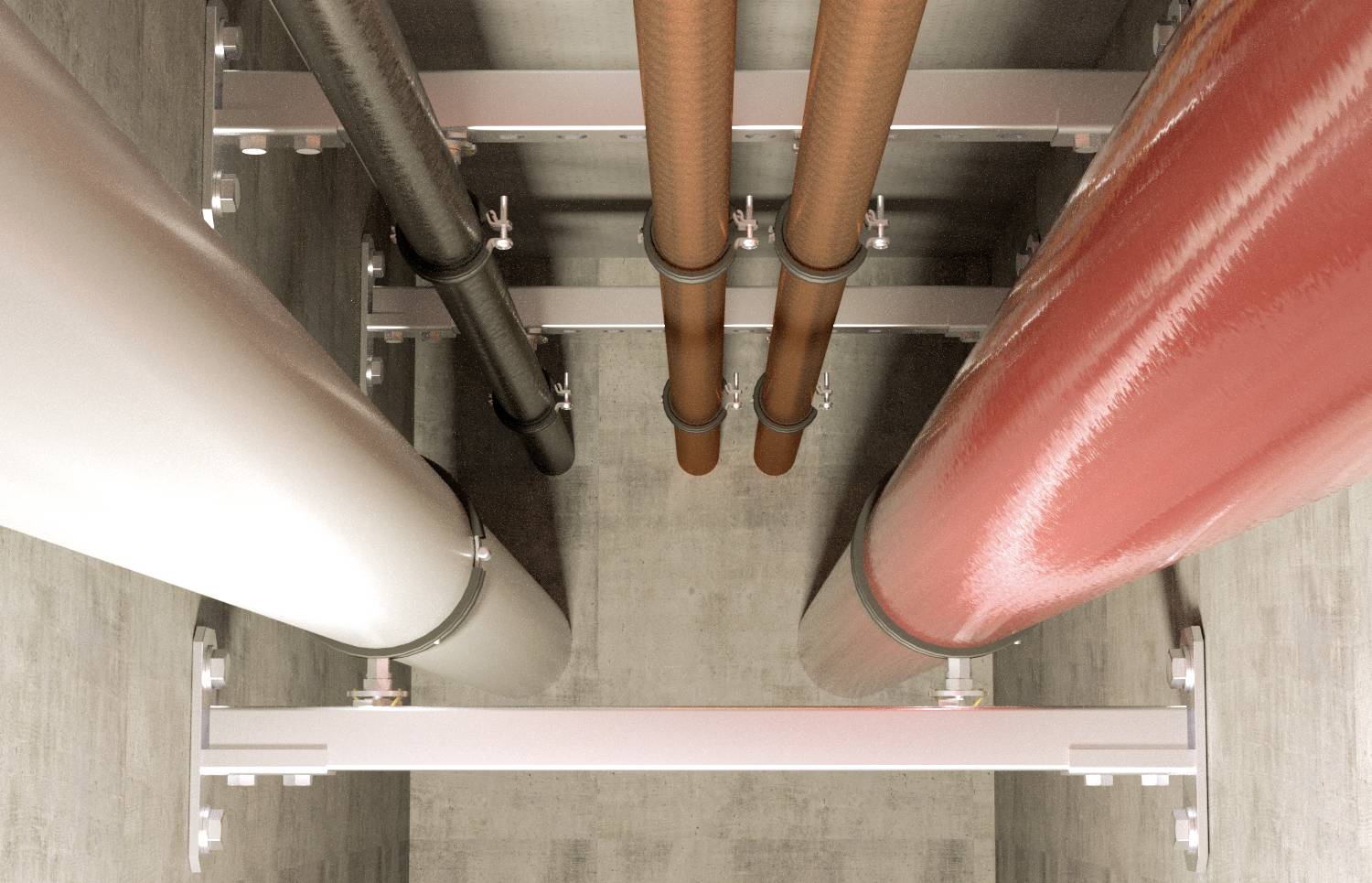

Veliki industrijski cijevi u jednom šahtu, uključujući dvije crvene cijevi, jednu crnu cijev i jednu sivu cijev koje se pružaju jedna pored druge.

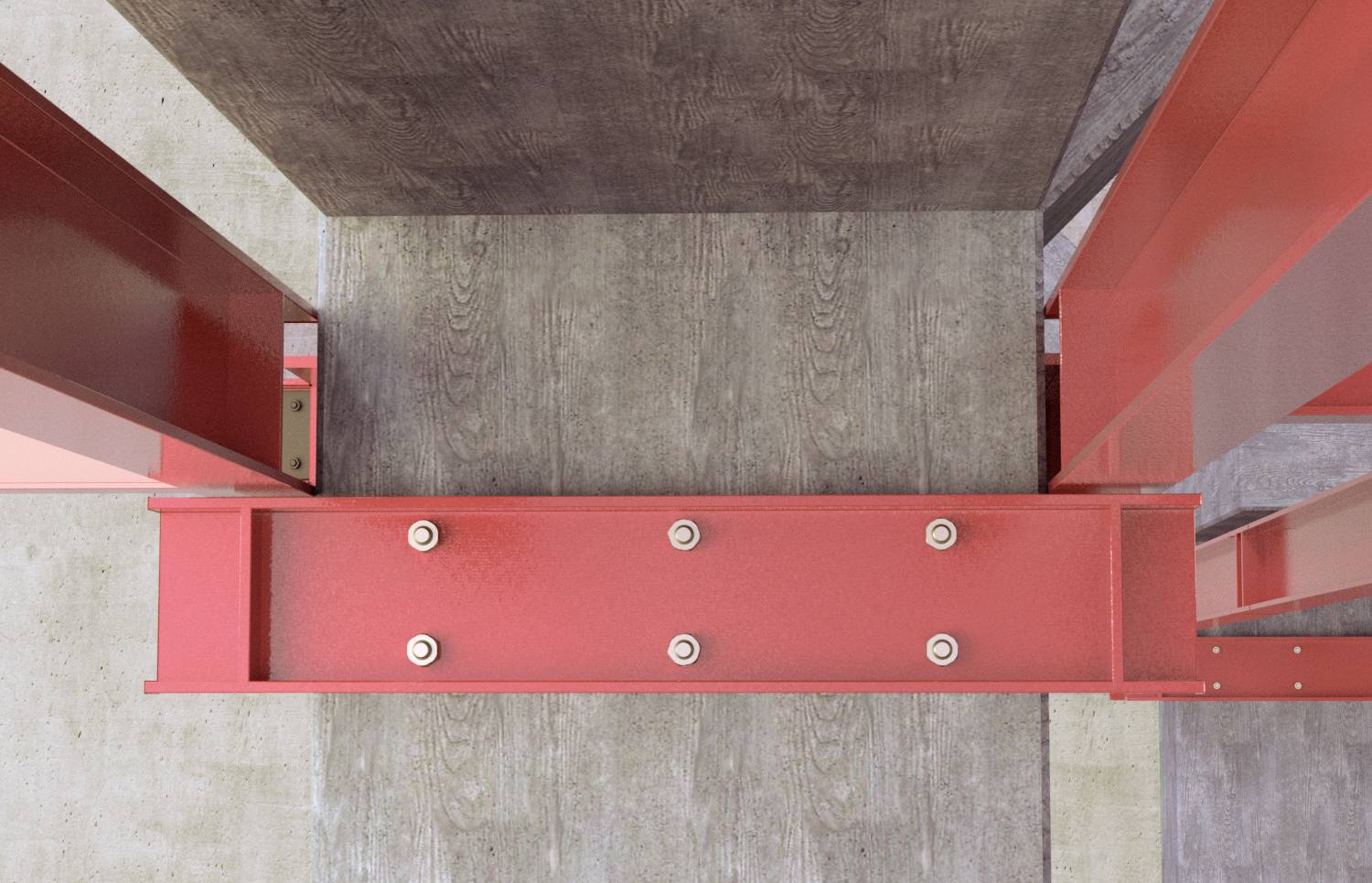

Crveni čelični nosač u okviru zgrade, pogled odozgo. Prikazuje strukturni sklop s betonom i čeličnim nosačima u konstrukciji.

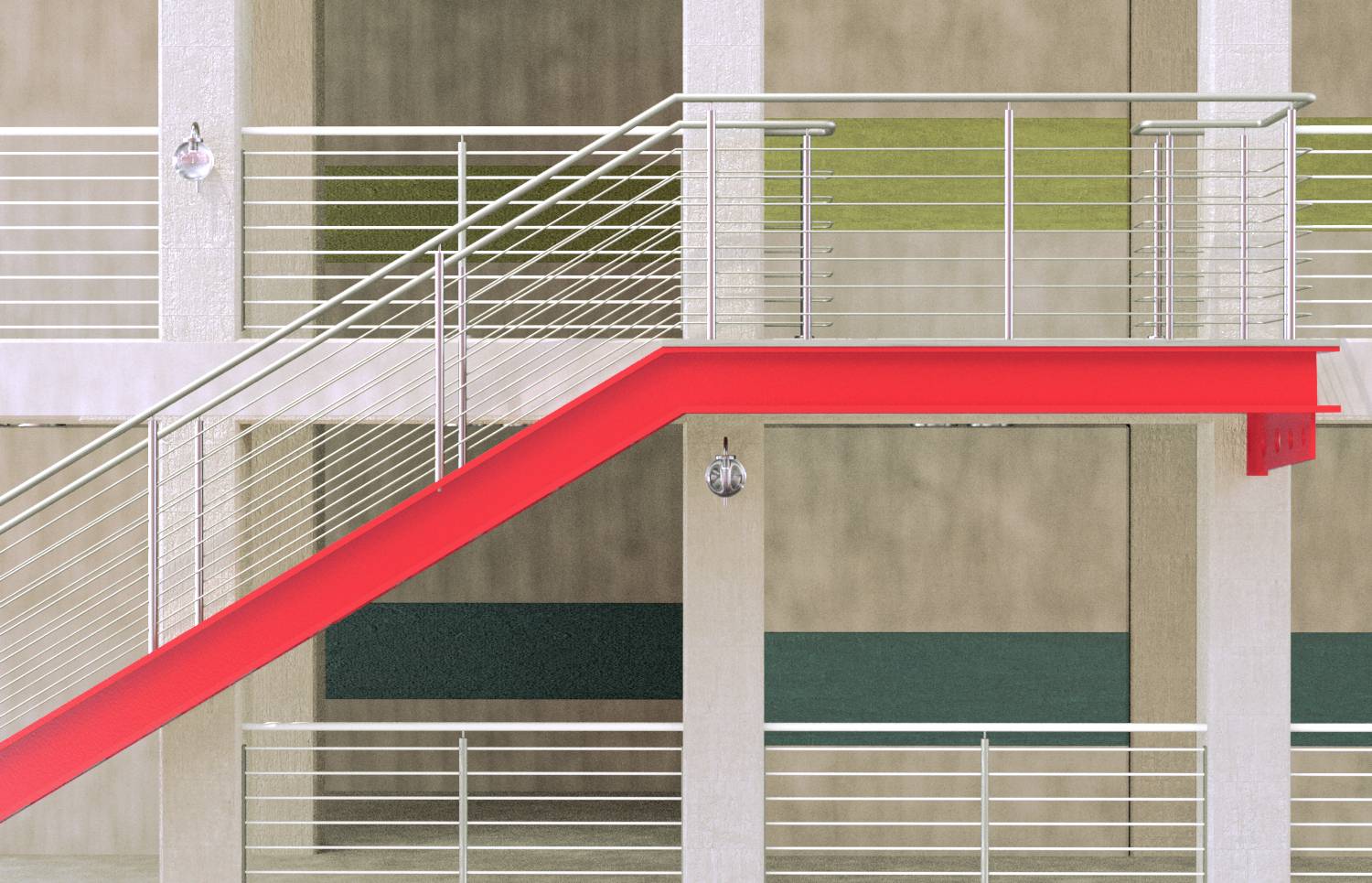

Moderno stubište s crvenom ogradom i metalnim ogradama. Pozadina prikazuje bež zidove s zelenim i plavim pravokutnim plohama.

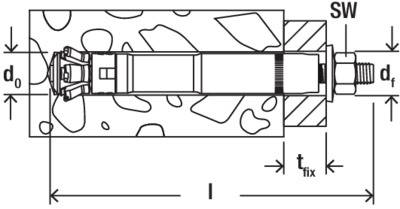

Tehnički nacrt vijčanog spoja s detaljima dimenzija: 'd0', 'df', 'l', 'tfix', 'SW' prikazuje komponente u shematskom prikazu.

Vrh svrdla u zidu s oznakom 'FSU-SD'. Prikazuje položaj svrdla u materijalu.

Dijagram prikazuje šuplja iglu koja prolazi kroz stijenku. Crne čestice kreću se kroz iglu, strelica pokazuje smjer protoka.

Shematski prikaz sidra u zidu, sa strelicom usmjerenom udesno. Precrtani vijak upućuje na zabranu.

Dijagram prikazuje FSU-ST priključak sa strijelom usmjerenom ulijevo, koja pokazuje put spajanja.

Tehnički nacrt prikazuje elemente učvršćivanja u zidu. Vijak se učvršćuje pomoću specijalnih alata.

Nacrt s zidnim pričvršćivanjem, vijkom, simbolima upozorenja i očima. Pažnja: Ne postavljati pričvršćivanje preblizu ruba.

Grafikon prikazuje montažu sidra u betonu: bušenje rupe, postavljanje sidra, pritezanje matice i podloške, s crvenim CC simbolom.

Dijagram prikazuje vijčani anker u betonskom zidu. Vidljivi detalji uključuju tijelo sidra i učvršćeni vijak.

1/15

Dostava sri, 23.9.

30 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (655,00 € / komad)

655,00 €

sa PDV-om

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Promjer svrdla: 22 mm
Promjer rupe u nastavku: 23 mm
Maksimalna debljina priloga: 30 mm
Navoj: M12
Širina ključa 19 mm

Vrsta proizvoda: podrezano sidro

Materijal: čelik

Dužina: 190 mm

Vijak Ø: 12 mm

Prikladno za: beton

Sadržaj: 10 St.

Svojstvo materijala: galvansko pocinčani

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3026192 Fischer 567784 FSU-P M12x125/30 podrezano sidro 190 mm 10 St.

Opis

Fischer udubljeni tipl FSU-P je samonarezujući udubljeni tipl izrađen od pocinčanog čelika za primjene gdje su potrebna najveća opterećenja i sigurnost (npr. teške konstrukcije čeličanih, nuklearne elektrane, industrija nafte i plina). Podrezani tipl je idealan za teška pričvršćivanja za sidrenje čeličnih konstrukcija, teških cjevovoda i unutarnjih industrijskih strojeva u napuknutom i nenapuknutom betonu. FSU-P se postavlja u sklop s provrtom pomoću alata za podešavanje FSU-ST u izbušenu rupu napravljenu s FSU-SD svrdlom s prstenom. Sidro samo reže udubljenje i stvara pozitivnu vezu. To osigurava maksimalnu sigurnost čak i kod velikih širina pukotina u seizmičkim područjima. Pomoću FSU-DT alata za demontažu sidro se može ukloniti brzo i bez ostatka.

Ovaj tekst je strojno preveden.

Izvedba

Najveća razina nosivosti i sigurnosti zahvaljujući savršenom pozitivnom pristajanju
Šest sjekutića samostalno i brzo stvaraju podrez
Male središnje i rubne udaljenosti zbog male sile širenja
Plastični element učvršćuje tiplu u izbušenoj rupi
DMC za jasnu identifikaciju i očitavanje podataka o proizvodu
