Kupi Fischer 567778 FSU M10x100/20 podrezano sidro 150 mm 10 St.

Metalni vijak mehaničke ankerge sa navojem, crvenim ovratnikom i konusnom glavom, prikazan u bočnom pogledu na bijeloj pozadini.

Srebrni, okrugli predmet s kvadratnim uzorkom u sredini, sličan QR kodu, na bijeloj podlozi.

Tvorničko postrojenje s žutim dizalicama nosivosti 20 tona na stropu, metalnim strukturama na zidovima i praznim podom s plavom vodenom zonom desno.

Različite obojane cijevi paralelno prolaze kroz šaht. Pričvršćene su za metalne nosače.

Crveni čelični nosači u skeli, pogled odozgo. Šest vijaka povezuje glavne nosače. Pozadina prikazuje betonsku i drvenu strukturu.

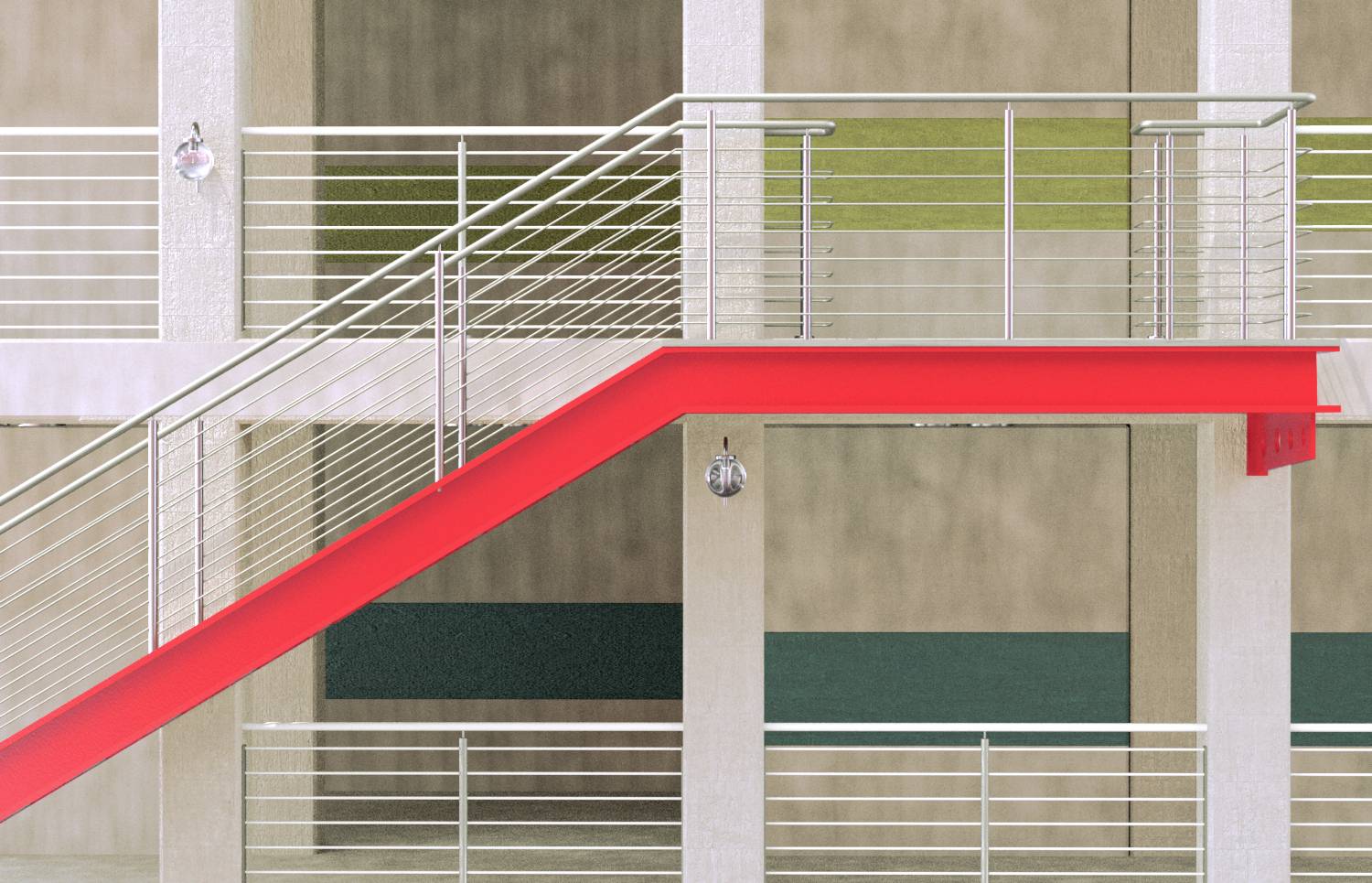

Crveno stubište u modernoj zgradi. Metalna ograda i betonski zidovi s bojenim naglascima. Jasan, industrijski stil.

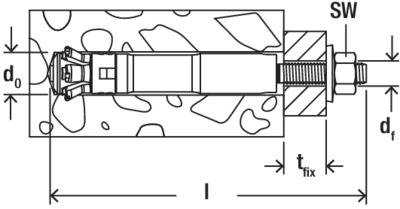

Tehnički nacrt vijčanog vijka s mjerama: promjer (d_o, d_f), širina ključa (SW), duljina (l), dubina fiksiranja (t_fix). Pozadinski uzorak prikazuje strukturirani materijal.

Bušač označen oznakom 'FSU-SD' buši se u površinu s nepravilnim oblicima u podzemlju.

Ilustracija pritiskanja limuna. Lijevo prepolovljen odsječak limuna, desno strelica koja prikazuje protok soka.

Ilustracija sidra u betonskom zidu sa strelicom koja pokazuje smjer ugradnje. Simbol koji zabranjuje upotrebu udarne bušilice.

Dijagram prikazuje 'FSU-ST' element montiran na zid u smjeru strelice ulijevo.

Ilustracija sustava bušenja i ulaska: prikazuje dijelove, stijenke, strelice smjera, bušač se vrti, oko za vizualni nadzor.

Dijagram prikazuje sigurnosnu udaljenost (U) tiple u zidu. Simbol upozorenja označava važne sigurnosne napomene.

Vrh svrdla u stijeni sa šarafom koja pokazuje udesno, za potrebe učvršćivanja.

Upute za ugradnju sidra u betonski zid. Umetnuti sidro u zid, pritegnuti maticu i podložnu podloška, 'Tinst' je prikazan.

Ilustracija vijčanog sidrenog elementa učvršćenog u beton. Sidro je prošireno i učvršćeno, s podložnom podmetačem i maticom vani.

1/16

Dostava sri, 23.9.

30 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (485,00 € / komad)

485,00 €

sa PDV-om

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Nazivni promjer svrdla: 20 mm
Promjer rupe u nastavku: 12 mm
Maksimalna debljina priloga: 20 mm
Navoj: M10
Veličina ključa 17 mm

Vrsta proizvoda: podrezano sidro

Materijal: čelik

Dužina: 150 mm

Vijak Ø: 10 mm

Prikladno za: beton

Sadržaj: 10 St.

Vanjski Ø: 20 mm

Svojstvo materijala: galvansko pocinčani

Visina: 150 mm

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3026189 Fischer 567778 FSU M10x100/20 podrezano sidro 150 mm 10 St.

Opis

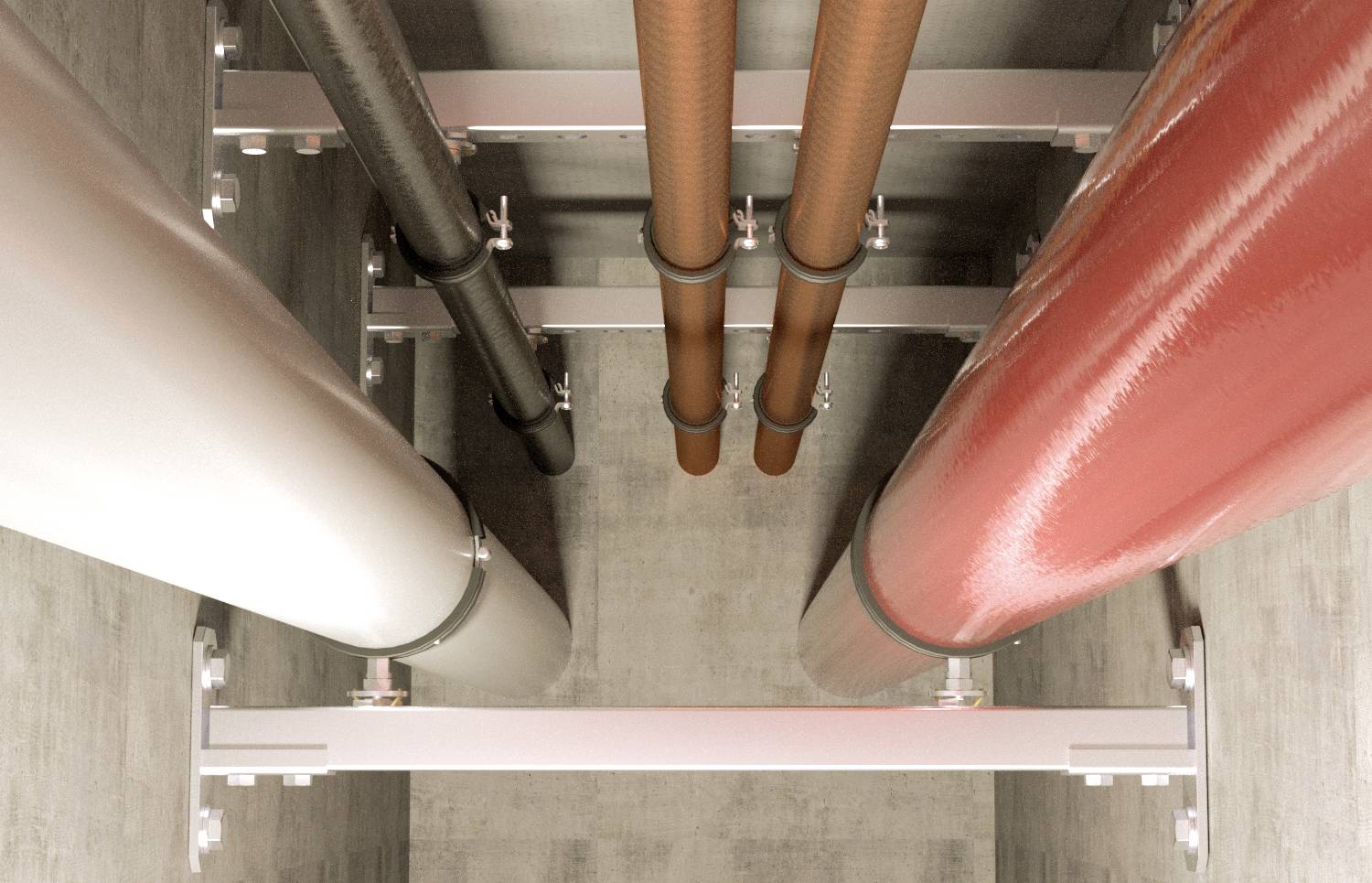

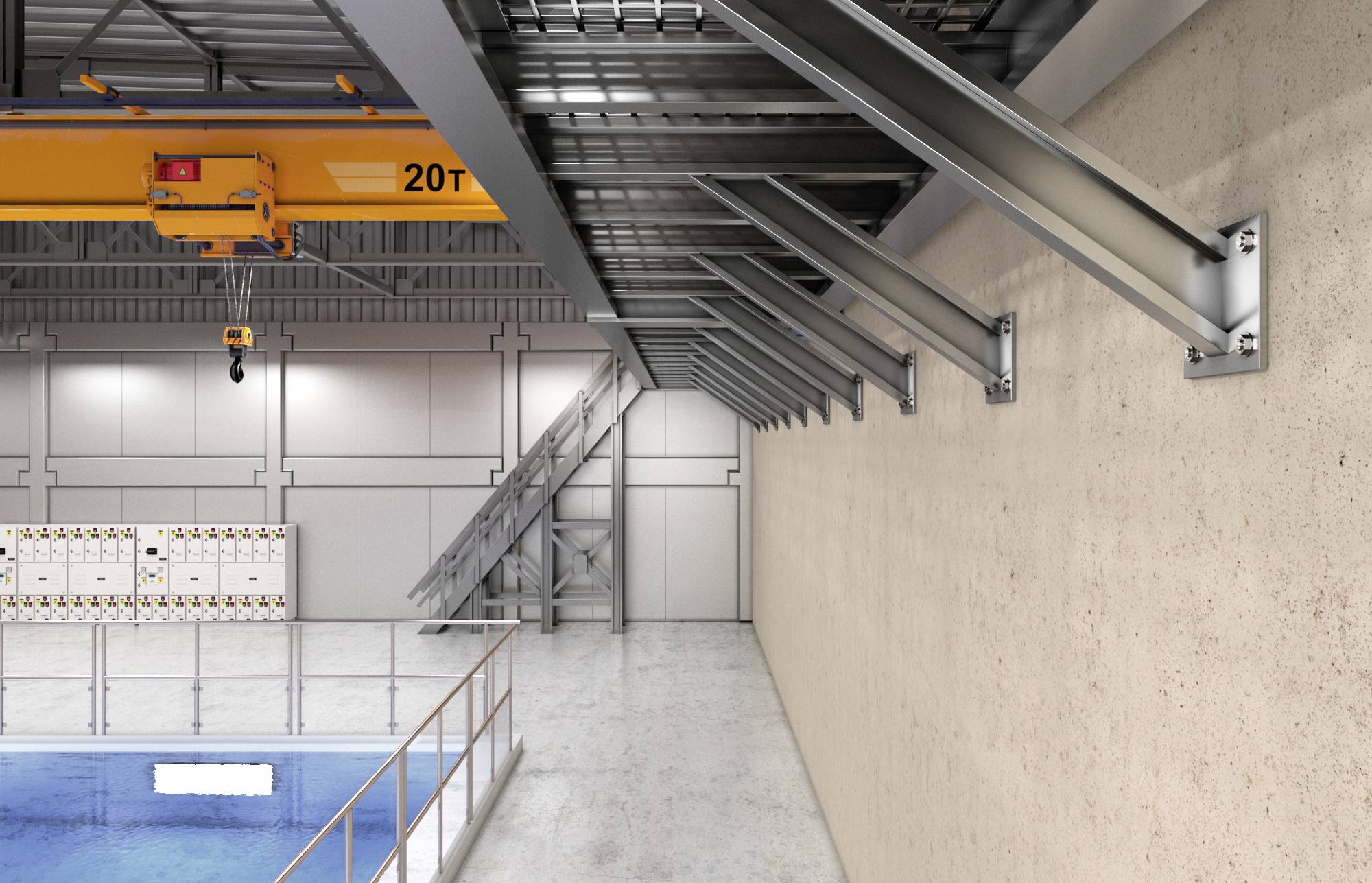

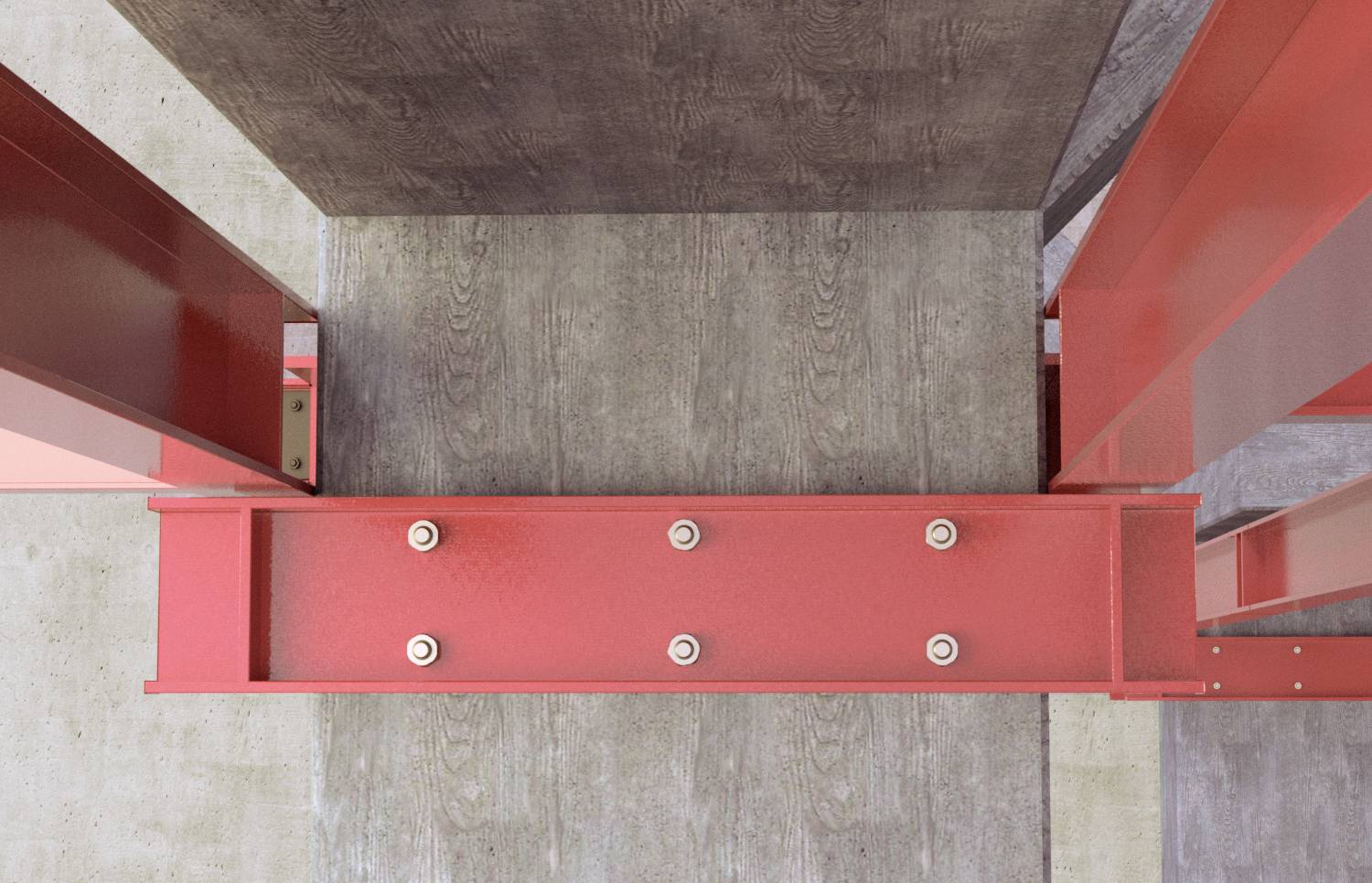

Fischer udubljeno sidro FSU je samourezno udubljeno sidro izrađeno od pocinčanog čelika za primjene gdje su potrebna najveća opterećenja i sigurnost (npr. teške konstrukcije čeličana, nuklearne elektrane, industrija nafte i plina). Podrezani tipl je idealan za teška pričvršćivanja za sidrenje čeličnih konstrukcija, teških cjevovoda i unutarnjih industrijskih strojeva u napuknutom i nenapuknutom betonu. Tijekom prethodnog umetanja, FSU se postavlja u izbušenu rupu napravljenu FSU-SD svrdlom s prstenom pomoću alata za podešavanje FSU-ST. Sidro samo reže udubljenje i stvara pozitivnu vezu. To osigurava maksimalnu sigurnost čak i kod velikih širina pukotina u seizmičkim područjima. Pomoću FSU-DT alata za demontažu sidro se može ukloniti brzo i bez ostatka.

Ovaj tekst je strojno preveden.

Izvedba

Najveća razina opterećenja i sigurnosti zahvaljujući savršenom pozitivnom pristajanju
Šest sjekutića samostalno i brzo stvaraju podrez
Male središnje i rubne udaljenosti zbog male sile širenja
Plastični element učvršćuje tiplu u izbušenoj rupi

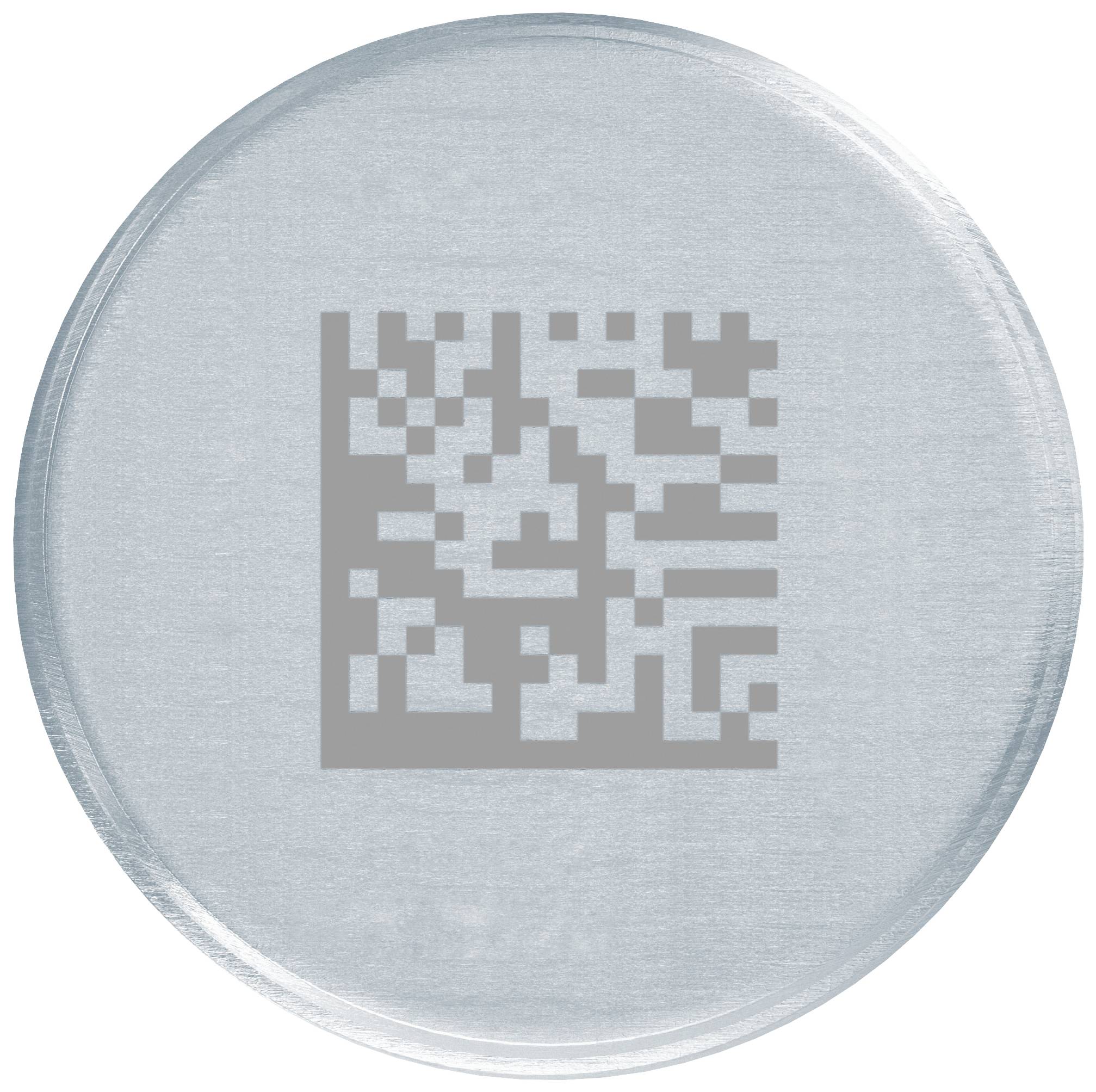

DMC za jasnu identifikaciju i očitavanje podataka o proizvodu
