Name: FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ2-VQ3-RO2 547707 QS-6, prigušivač Nazivna širina 1.4 mm Materijal kućišta P
Brand: FESTO
SKU: 2204431
Availability: BackOrder

Tehnički nacrt pneumatskog kompaktnog cilindra s pravokutnim nosačem i dva priključka.

Slika slična

EAN:

Šifra proizvođača:

Kataloški br.:

Ukupno (75,99 € / komad)

75,99 €

uklj. PDV

samo 9,22 €

Dostupno samo za poslovne kupce

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ2-VQ3-RO2 547707 QS-6, prigušivač Nazivna širina 1.4 mm Materijal kućišta POM Brtveni material NBR

Tehnički podaci

Dizajn prigušivača: otvoren Tip pričvršćenja: s prolaznom rupom s priborom Vrijeme ventilacije pri nominalnom radnom tlaku: 0,5 s Radni tlak: 1 ... Radni tlak od 8 bara za maks. Protok usisnog protoka: 5,1 bara radni tlak za maks. Vakuum: 5 bara Radni medij: Komprimirani zrak u skladu s ISO 8573-1: 2010 [7: 4: 4] Položaj ugradnje: bilo koji Karakteristike izbacivača: visoki vakuum standard Napomena o radnom i upravljačkom mediju: Podmazan rad nije moguć Integrirana funkcija: Otvoreni prigušivač konstruktivna struktura: T- Oblik Klasa otpornosti na koroziju CRC: 1 - mali korozijski stres Maksimalni moment pritezanja: 0,5 Nm Maksimalni protok usisavanja u odnosu na atmosferu: 51,6 l / min Maksimalni vakuum: 0,88 Temperatura medija: 0 ... 60 ° C Nominalni radni tlak: 6 bara Nazivna širina Laval mlaznica: 1,4 mm Pneumatski priključak 1: QS-6 Pneumatski priključak 3: Otvoreni prigušivač Težina proizvoda: 36 g Dimenzija mreže: 18 mm Razina zvučnog tlaka pri nominalnom radnom tlaku: 69 dB (A) Temperatura okoline: 0 ... 60 ° C Vakuumski priključak: QS-8 Materijal brtvila: NBR Materijal mlaznice za hvatanje: POM Materijal kućišta: POM ojačani Materijal prigušivača: Lijevani aluminij POM PU pjena Materijal mlaznice: Kovana aluminijska legura Materijal vijčanog spoja: poniklani mesing Napomena o materijalu: bakar i PTFE besplatne tvari koje sadrže PWIS sadrže RoHS

Pogonski medij: Komprimirani zrak

Vrsta: 547707

Vrsta proizvoda: vakuumska usisna mlaznica

Materijal kućišta: POM

Priključak: QS-6
prigušivač

Radni tlak (maks: 8 bar

Pogonska tempratura: 0 °C (min)

Min. radna temperatura: 0 °C

Izvedba: Klasa otpornosti na koroziju CRC: 1 - mali korozijski stres

Proizvođač-br. dijela: 547707

Radni tlak (min.): 1 bar

Brtveni material: NBR

Težina: 36 g

Temperaturni opseg medija: 0 do 60 °C

Maks. temperatura medija: 60 °C

Min. temperatura medija: 0 °C

Medium: komprimirani zrak

Nazivna širina: 1.4 mm

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: 0 °C

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Materijal kućišta

Priključak

Vrsta

FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ2-VQ3-RO2 547707 QS-6, prigušivač Nazivna širina 1.4 mm Materijal kućišta POM Brtveni material NBR

Kataloški br.:2204431

Dostava sri,11.11.

Conrad Electronic

Ovaj proizvod

POM

QS-6

547707

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

75,99 €^*

FESTO vakuumska usisna mlaznica VN-14-H-T4-PI4-VI5-RI5 193502 G 1/8, G 1/4 Nazivna širina 1.4 mm Materijal kućišta POM Brtveni material NBR

Kataloški br.:2204095

Dostava sri,11.11.

Conrad Electronic

POM

G 1/8

193502

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

51,99 €^*

FESTO vakuumska usisna mlaznica VN-14-H-T4-PI5-VI5-RO2-A 532719 G 1/4, prigušivač Nazivna širina 1.4 mm Materijal kućišta PA, POM Brtveni material NBR

Kataloški br.:2204272

Dostava sri,11.11.

Conrad Electronic

G 1/4

532719

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ2-VA5-RQ3 193520 QS-6, QS-8 Nazivna širina 1.4 mm Materijal kućišta POM Brtveni material NBR

Kataloški br.:2204102

Dostava sri,11.11.

Conrad Electronic

POM

QS-6

193520

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

61,99 €^*

FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ2-VQ3-RQ3 193482 QS-6, QS-8 Nazivna širina 1.4 mm Materijal kućišta POM Brtveni material NBR

Kataloški br.:2204086

Dostava sri,11.11.

Conrad Electronic

POM

QS-6

193482

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

51,99 €^*

FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ3-VQ3-RO2-A 532646 QS-8, prigušivač Nazivna širina 1.4 mm Materijal kućišta PA, POM Brtveni material NBR

Kataloški br.:2204266

Dostava sri,11.11.

Conrad Electronic

QS-8

532646

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

154,99 €^*

FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ3-VQ3-RO2-B 532648 26.4 V/DC QS-8, prigušivač Nazivna širina 1.4 mm Materijal kućišta PA, POM Brtveni material NBR

Kataloški br.:2204268

Dostava sri,11.11.

Conrad Electronic

QS-8

532648

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ3-VQ3-RO2-M 532644 26.4 V/DC QS-8, prigušivač Nazivna širina 1.4 mm Materijal kućišta PA, POM Brtveni material NBR 2/2 sustavno

Kataloški br.:2204264

Dostava sri,11.11.

Conrad Electronic

QS-8

532644

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

FESTO vakuumska usisna mlaznica VN-14-L-T4-PI4-VI5-RI5 193585 G 1/8, G 1/4 Nazivna širina 1.4 mm Materijal kućišta POM Brtveni material NBR

Kataloški br.:2204133

Dostava sri,11.11.

Conrad Electronic

POM

G 1/8

193585

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

51,99 €^*

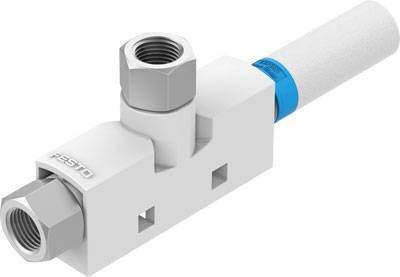

FESTO vakuumska usisna mlaznica VN-14-L-T4-PI4-VI5-RO2 547708 G 1/8, prigušivač Nazivna širina 1.4 mm Materijal kućišta POM Brtveni material NBR

Kataloški br.:2204432

Dostava sri,11.11.

Conrad Electronic

POM

G 1/8

547708

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

75,99 €^*

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2204431 FESTO vakuumska usisna mlaznica VN-14-H-T4-PQ2-VQ3-RO2 547707 QS-6, prigušivač Nazivna širina 1.4 mm Materijal kućišta P

Napomene

KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
