Slika slična

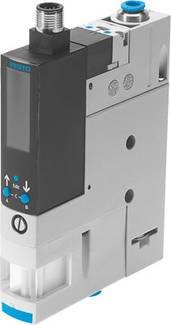

FESTO vakuumska usisna mlaznica OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, prigušivač Nazivna širina 2 mm Materijal
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (855,00 € / komad)
855,00 €
uklj. PDV
Dostupno samo za poslovne kupce
Uključena je politika povrata u roku od 14 danaIstaknuti proizvodi i detalji
FESTO vakuumska usisna mlaznica OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, prigušivač Nazivna širina 2 mm Materijal kućišta lijevani aluminij, PA Brtveni material NBR zatvoreni položaj
Tehnički podaci
- Tip zaslona: LED izvedba Prigušivač zvuka: otvoren Tip montaže: s prolaznom rupom s unutarnjim navojem s priborom Vrijeme ventilacije pri nominalnom radnom tlaku: 0,2 s Radni tlak: 2 ... Radni tlak od 8 bara za maks. Vakuum: 5,3 bara Radni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4] Raspon radnog napona DC: 20,4 ... CE oznaka 27,6 V (vidi izjavu o sukladnosti): prema EU EMC direktivi Područje mjerenja tlaka: -1 ... 0 bara Položaj ugradnje: bilo koji Radni ciklus: 1 Raspon podešavanja granične vrijednosti: -1 ... 0 bara Opcije podešavanja: Karakteristike izbacivača koji se uči: standardni visoki vakuum Električni priključak: M12x1 5-pinski utikač Finoća filtra: 40 µm Preciznost FS: 0,5% FS Ručno prebacivanje: trenutno Napomena o radnom i upravljačkom mediju: Nije moguće podmazivanje histereza: 0, 02 bara Induktivni zaštitni krug: prilagođen MZ, MY, ME zavojnicama Integrirana funkcija: Ejektorski pulsni ventil, električni prigušnik, preklopni ventil, električni, filtar, nepovratni ventil, prigušivač zvuka otvoren, vakuumski prekidač, napon izolacije: 50 V, KC simbol: KC-EMV, konstrukcijski dizajn: modularni, klasa otpornosti na koroziju CRC: 2 - umjerena Korozijsko naprezanje Snaga kratkog spoja: da Struja praznog hoda:<80 mA Maksimalni moment pritezanja: 0,8 Nm s unutarnjim navojem 2,5 Nm s prolaznim otvorom Max. Izlazna struja: 100 mA. Max. Protok usisnog volumena u odnosu na atmosferu: 86,5 l / min. Max. 50 ° C Izmjerena varijabla: relativni tlak Načelo mjerenja: piezorezitivni Nazivni radni tlak: 6 bara Nazivna širina Lavalna mlaznica: 2 mm Pneumatski priključak 1: QS-8 Pneumatski priključak 3: integrirani prigušivač Težina proizvoda: 390 g Dimenzija mreže: 20 mm Relativna vlažnost: 5 - 85% Preostala struja: 0, Razina zvučnog tlaka od 1 mA pri nominalnom radnom tlaku: 74 dB (A) Preklopni izlaz: PNP preklopni ulaz prema standardu: IEC 61131-2 Funkcija preklopnog elementa: normalno otvoren kontakt Preklopna funkcija: prag vrijednosti usporednik praga vrijednosti s fiksnom histerezom Prebacivanje logičkih ulaza: PNP (pozitivno prebacivanje) Prikaz položaja prebacivanja: LED status preklapanja: klasa optičke zaštite: IP65 Klasa zaštite: III Pad napona:<= 1,5 V Karakteristike zavojnice: 24 V DC: faza slabe struje 0,3 W, faza velike struje 2,55 W Otpor impulsnog napona: 0,8 kV Otpor preopterećenju: dostupno Temperatura okoline: 0 ... 50 ° C Vakuumski priključak: QS-8 Funkcija ventila: zatvoren Zaštita od obrnutog polariteta: za sve električne priključke Stupanj onečišćenja: 3 Materijal brtvila: NBR Materijal mlaznice za hvatanje: POM Materijal filtra: tkanina PA sinterirani čelik Materijal kućišta filtra: ojačan PA Materijal kućišta: Lijevani aluminij ojačan PA materijalom Banjo vijak: Kovana aluminijska legura Materijal regulacijskog vijka: Čelik, materijal prigušivača: Kovana aluminijska legura, PU-pjena Materijal vijka: Čelik, materijal kućišta konektora: Mjed, poniklan Materijal za utične kontakte: Mjed, pozlaćeni, materijal pin-a: Čelik, Legura mlaznice Materijal: Kovana aluminijska legura Materijal tipkovnice: PA ojačana Materijal vijčanog spoja: mesing, poniklan Materijal kuta: nehrđajući čelik Napomena o materijalu: Sadrži tvari koje sadrže PWIS RoHS usklađenost Ponovljivost preklopne vrijednosti FS: 0,6% Odobrenje: Oznaka RCM c UL us - Navedeno (OL)
- Pogonski medij
Komprimirani zrak
- Vrsta
8023699
- Vrsta proizvoda
vakuumska usisna mlaznica
- Radni napon
27.6 V/DC
- Materijal kućišta
lijevani aluminij
PA
- Priključak
QS-8
prigušivač
- Radni tlak (maks
8 bar
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Potrošnja struje
2.55 W
- Izvedba
Klasa otpornosti na koroziju CRC: 2 - umjereno korozijsko naprezanje
- Proizvođač-br. dijela
8023699
- Radni tlak (min.)
2 bar
- Pogonski napon maks.
27.6 V/DC
- min. pogonski napon
20.4 V/DC
- Brtveni material
NBR
- Funkcija
zatvoreno
- Težina
390 g
- Temperaturni opseg medija
0 do 50 °C
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
- Medium
komprimirani zrak
- Nazivna širina
2 mm
- Određene značajke
električki upravljan
- Funkcija preklopnih elemenata
zatvarač
IP65
- Maks. temperatura okoline
+50 °C
- Min. temperatura okoline
0 °C
- Način rada
zatvoreni položaj
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204830 FESTO vakuumska usisna mlaznica OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, prigušivač Nazivna širina 2 mm Materijal
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
