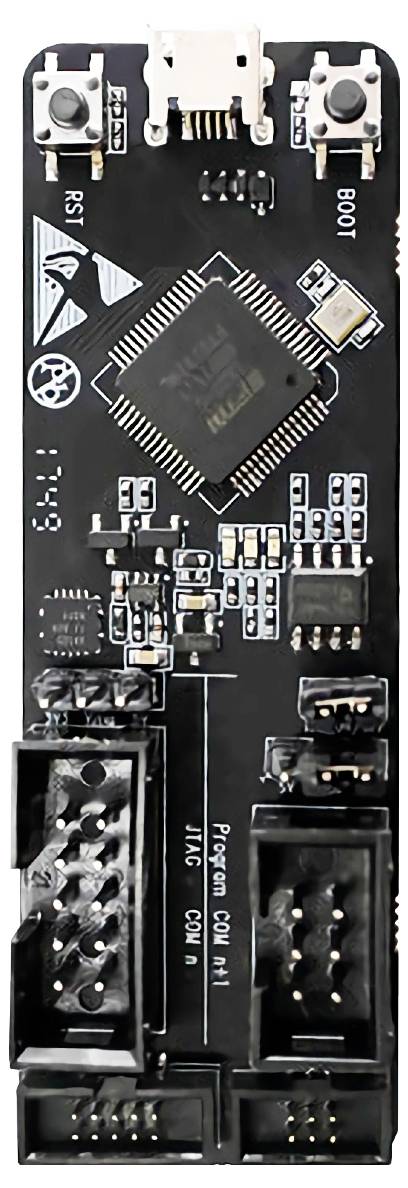

Espressif ESP-PROG razvojna ploča

ESP-Prog je jedan od Espressifovih alata za razvoj i otklanjanje pogrešaka, koji nudi značajke kao što su automatsko preuzimanje firmvera, serijska komunikacija i otklanjanje pogrešaka JTAG-a. Automatsko preuzimanje firmware-a i značajke serijske komunikacije ESP-Proga podržane su od strane ESP8266, ESP32, ESP32-S2, ESP32-S3 i ESP32-C3, dok JTAG debugging podržavaju samo ESP32, ESP32-S2, ESP32-S3 i ESP32-C3.

ESP-Prog se može jednostavno spojiti na računalo pomoću samo jednog USB kabela. Računalo tada može identificirati programsku ploču i JTAG sučelja (funkcije) prema njihovim brojevima portova.

Budući da se napon napajanja može razlikovati na različitim korisničkim pločama, svako od ESP-Prog sučelja može se napajati s 5 V ili 3,3 V putem pin konektora kako bi se osigurala kompatibilnost napajanja. Napajanje ESP-Prog-a može se prebacivati između 3,3 V i 5 V, ali RX/TX i JTAG signali su uvijek na razini od 3,3 V.
